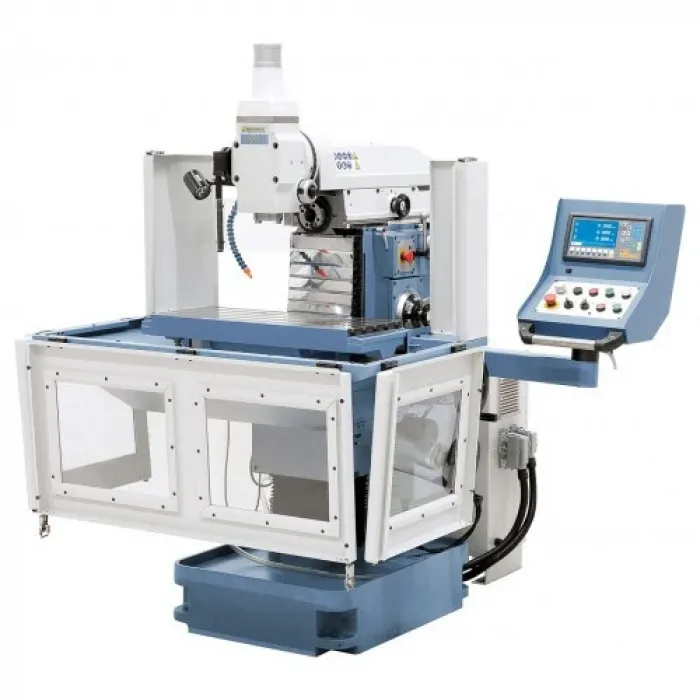

Инструментална фреза BERNARDO TRM 750

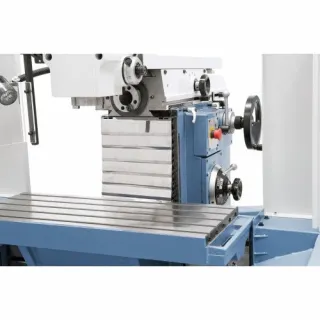

Инструменталната фреза BERNARDO TRM 750 е подходяща за обработка на детайли от ниска до средна трудност. Стандартната окомплектовка позволява хоризонтално, вертикално фрезоване и фрезоване в наклонено положение. Основно се използва при производството на инструменти, отливки и други подобни. Машината е окомплектована с ръчно, автоматично и бързо подаване по трите оси. А вертикалната захващаща площ с 2 Т-канала позволява захващане на работната маса. С големи водачи тип "лястовича опашка" по ос  X-, Y-, Z.
При BERNARDO TRM 750 скоростта на подаване се регулира от честотен инвертор, има централно eлектрическо смазване на водачите и оптимална настройка на скоростите на вала. Солидната чугунена конструкция на фрезата позволява прецизност и минимизира вибрациите.

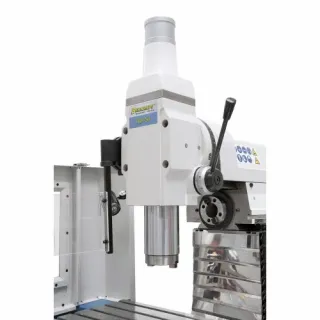

Вертикална фрезова глава
Обороти - (12) 50 - 2000 minˉ¹
Конус на вала - ISO 40
Ход на вала - 120 mm
Разстояние между вала и колоната - 485 mm
Разстояние от вала до масата - 65 - 405 mm
Наклон на фрезовата глава - -90° до +90°
Хоризонтална фрезова глава  Обороти - (12) 50 - 2000 minˉ¹
Конус на вала - ISO 40
Разстояние от вала до масата - 35 - 370 mm
Мощности
Главен мотор - 2,2 kW
Подаващ мотор по X - 0,375 kW

Мощност, kW    2,2
Скорост на подаване, mm/min    X - 8 - 450 (бързо - 720); Y - 8 - 450 (бързо - 720); Z - 8 - 450 (бързо - 720)
Размер на Т-канала, mm    по хоризонтала - 14 (5 канала на разстояние 63 mm един от друг); по вертикала 14 (2 канала на разстояние 126 mm един от друг)
Конус на вала    ISO 40
Товароносимост на платформата    280 kg
Наклон на фрезовата глава    -90° до + 90°
Надлъжно изместване    X - 310 (ръчно - 350) mm
Напречно изместване    Y - 160 (ръчно - 200) mm
Вертикално изместване    Z - 295 (ръчно - 335) mm

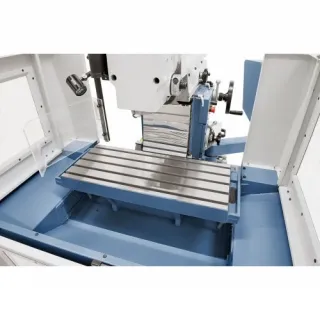

Размер на масата, mm    по хоризонтала - 750 x 320; по вертикала - 825 x 225
Размери Д/Ш/В, cm    123 x 145 x 192
Окомплектовка    триосно цифрово отчитане с LCD дисплей ES-12 H, LED работно осветление, охлаждащо устройство, подаване по X,Y и Z-оста, хоризонтално лагерно гнездо, работна клетка, сачмени винтове на всички оси, захватен болт M 16, централно смазване, честотен инвертор, стоманен капак, дълъг фрезови дорник ISO 40 / 27 mm, преходни втулки ISO 40 / MK 3, MK 3/2 и MK 3/1, цангов патронник ISO 40 и цанги (7) 5 - 25 mm, инструменти
Тегло, kg    1280
