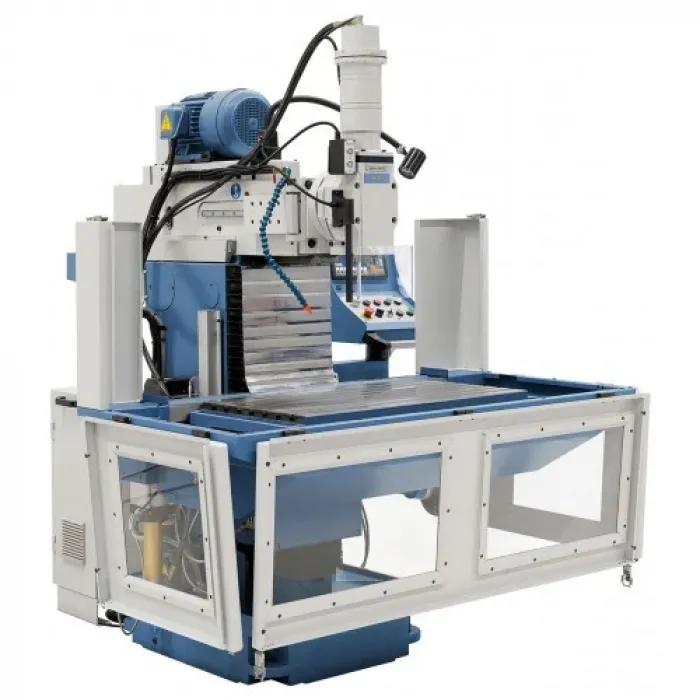

Инструментална фреза BERNARDO TRM 900

Инструменталната фреза BERNARDO TRM 900 е с цифрово отчитане по три оси и е подходяща за обработка на детайли от ниска до средна трудност. Стандартната окомплектовка позволява хоризонтално, вертикално фрезоване и фрезоване в наклонено положение. Основно се използва при производството на инструменти, отливки и други подобни. Машината е окомплектована с ръчно, автоматично и бързо подаване по трите оси. Серийно е окомплектована с хидравличен инструмент за захващане с цел бърза смяна на детайла, има вертикална захващаща площ с 3 Т-канала позволяваща захващане на работната маса, а универсалната накланяща се маса позволява обработка на много големи детайли. Устройството за управление на скоростите на вала е удобно разположено на рамото на машината. Фрезата има големи водачи тип "лястовича опашка" по ос  X-, Y-, и правоъгълно водене по  Z-, като скоростта на подаване се регулира от честотен инвертор. Основните предимства на модела са централно eлектрическо смазване на водачите, въртяща се фрезова глава за хоризонтално фрезоване и солидна чугунена конструкция за висока прецизност и минимални вибрации.

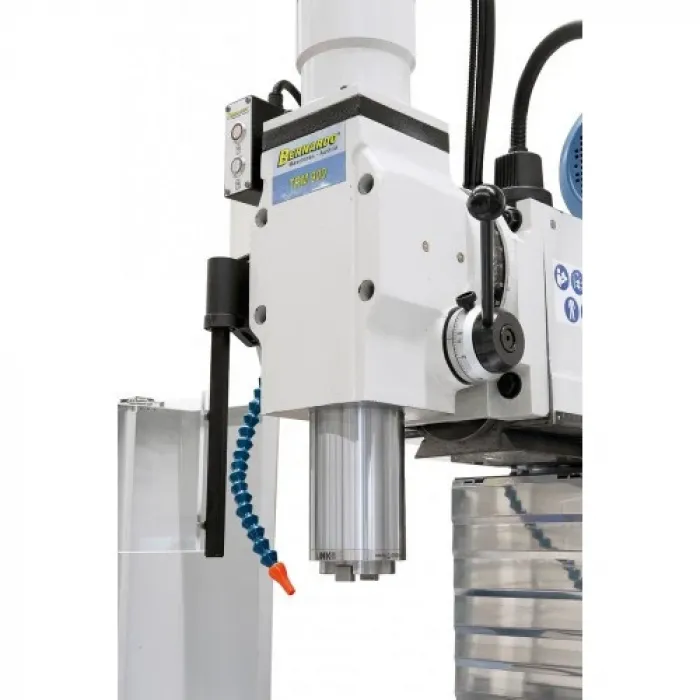

Вертикална фрезова глава
Обороти - (18) 40 - 2000 minˉ¹
Конус на вала - SK 40 / DIN 69871A
Ход на вала - 120 mm
Разстояние от вала до колоната - 550 mm
Разстояние от вала до масата - 40 - 440 mm

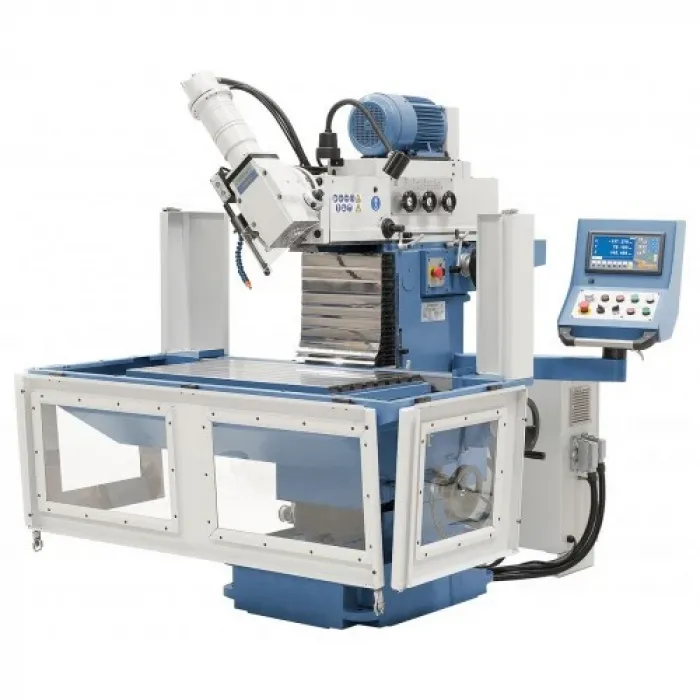

Наклон на фрезовата глава - от -90° до +90°

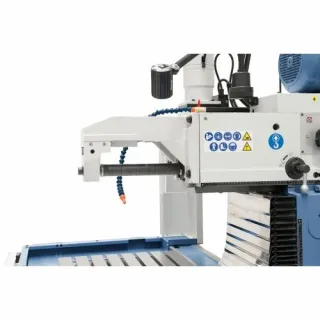

Хоризонтална фрезова глава
Обороти - (18) 40 - 2000 minˉ¹
Конус на вала - ISO 40
Разстояние от вала до масата - 130 - 530
Мощности:
Главен мотор - 3,75 kW
Подаващ мотор - 0,75 kW

Мощност, kW    3,75
Скорост на подаване, mm/min    X - 10 - 450 (бързо - 680); Y - 10 - 450 (бързо - 680); Z - 10 - 450 (бързо - 680)
Размер на Т-канала, mm    по хоризонтала - 14 (7 канала на разстояние 63 mm един от друг); по верртикала - 14 (3 канала на разстояние 63 mm един от друг)
Конус на вала    SK 40 / DIN 69871А
Товароносимост на платформата    360 kg
Наклон на фрезовата глава    -90° до + 90°
Надлъжно изместване    X - 560 (ръчно - 600) mm
Напречно изместване    Y - 440 (ръчно - 480) mm
Вертикално изместване    Z - 345 (ръчно - 385) mm
Размер на масата, mm    по хоризонтала - 900 x 500; по вертикала - 1200 x 250
Размери Д/Ш/В, cm    214 х 185 х 203

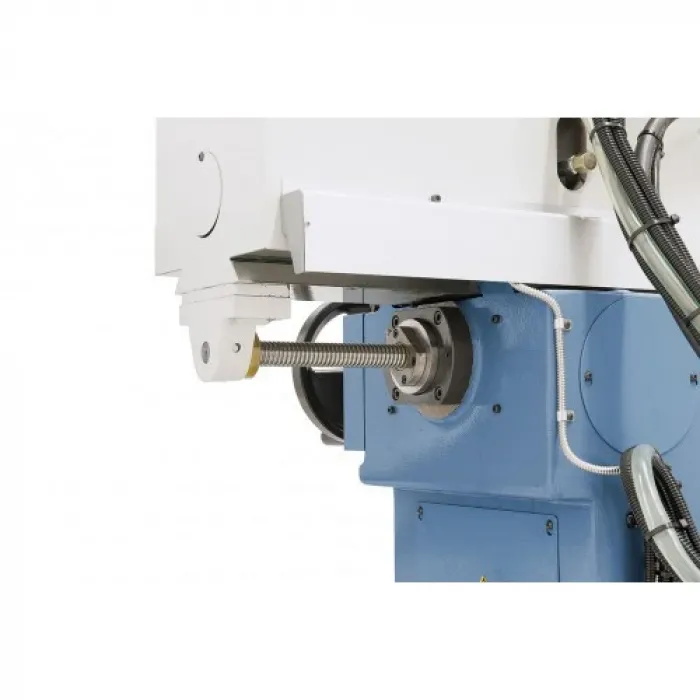

Окомплектовка    триосно цифрово отчитане с LCD дисплей ES-12 H, LED работно осветление, охлаждащо устройство, подаване по X,Y и Z-оста, хоризонтално лагерно гнездо, работна клетка, сачмени винтове на всички оси, хидравлично захващане на инструмента, централно смазване, честотен инвертор, стоманен капак, дълъг фрезови дорник ISO 40 / 27 mm, преходни втулки ISO 40 / MK 3, MK 3/2 и MK 3/1, цангов патронник ISO 40 и цанги (7) 5 - 25 mm, инструменти
Тегло, kg    1700
