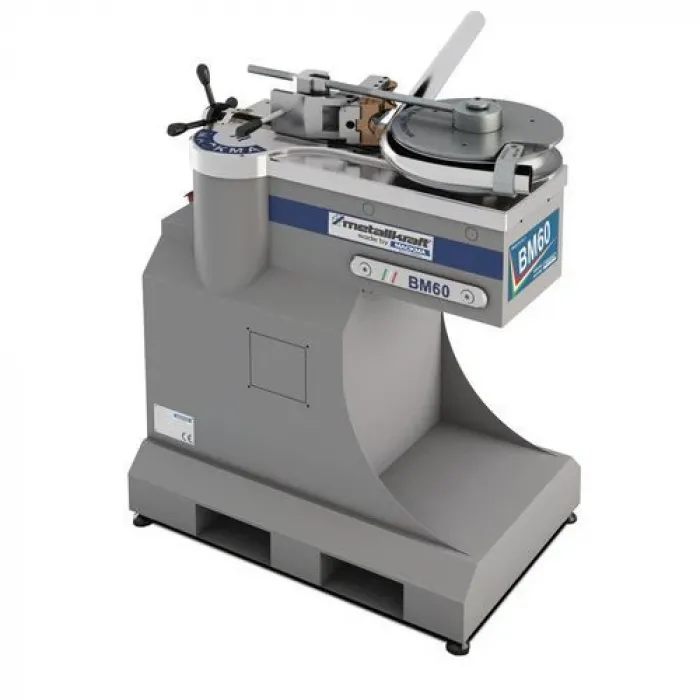

Машина за огъване на тръби Metallkraft BM 60-S

Машина за огъване на тръби Metallkraft BM 60-S

• NC контрол за настройка на ъгъла на огъване и корекцията
• Стандартен контрол: Въведете ъгъл и корекция
• Експертен контрол по избор: Въвеждане на последователности на огъване и запазване на програми
• Висок въртящ момент благодарение на мощен двигател с инвертор и редуктор
• Сложна система от инструменти: огъване надясно и наляво с един и същ инструмент (инструментът се завърта, наляво или надясно се огъва чрез въртящ се превключвател) - ПАТЕНТИРАН!
• Лесно отстраняване на огънатата тръба от плъзгащата се обувка благодарение на иновативната пружинна система - ПАТЕНТИРАНА!
• Много къс, прав край на тръбата благодарение на оптимизираната геометрия на инструмента
• Инструменти за огъване от други производители на машини могат да се използват след смяна на поемащата ос. Ако клиентът вече има инструменти от друг производител, той може да ги използва и с новата си машина Mackma (съответните валове се предлагат по избор, поради геометрията на инструмента на други производители, тогава е възможно само огъване наляво или надясно)
• Долни завои на главата (при модели BM 42-SP, 42-SA, 48-S, 60-S и 76-S)
• Две скорости на огъване, избираеми чрез въртящ се превключвател
• Ръчно затягане на тръбите чрез ръчно колело, с брояч, за да се осигури висока степен на повторяемост
• Чисто моторизирано задвижване - без хидравлика. По този начин се осигурява тиха, чиста и независима от температурата работа (без смяна на масло, течове)
• Възможен преносим ръчен контролен панел

Макс. радиус на огъване    380 мм
Макс. ъгъл на огъване    180 °
Скорости на огъване    1 - 2 U / min
Въртящ момент    8000 Nm
Ефективност на огъване
Еластичност на огъване тръбен материал 420 N / mm² (Ø x дебелина на стената)    60 х 4 мм
Еластичност на огъване тръбен материал 350 N / mm² (Ø x дебелина на стената)    64 х 5 мм
Еластичност на огъване тръбен материал 650 N / mm² (Ø x дебелина на стената)    64 х 3 мм
Ефективност на огъване твърд материал 420 N / mm² (Ø)    42 мм
Размери и тегло
Огъване на главата    515 х 364 мм
Височина на огъващата се глава    268 мм
Дължина прибл.    1000 мм
Ширина / дълбочина прибл.    680 мм
Височина приблизително    1100 мм
Тегло прибл.    210 кг
Електрически данни
Захранващо напрежение    400 V
Честота на мрежата    50 Hz
