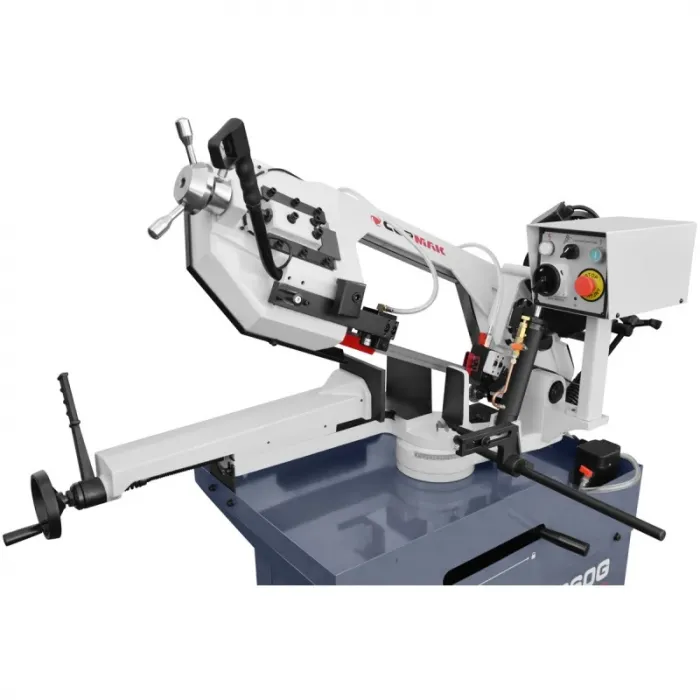

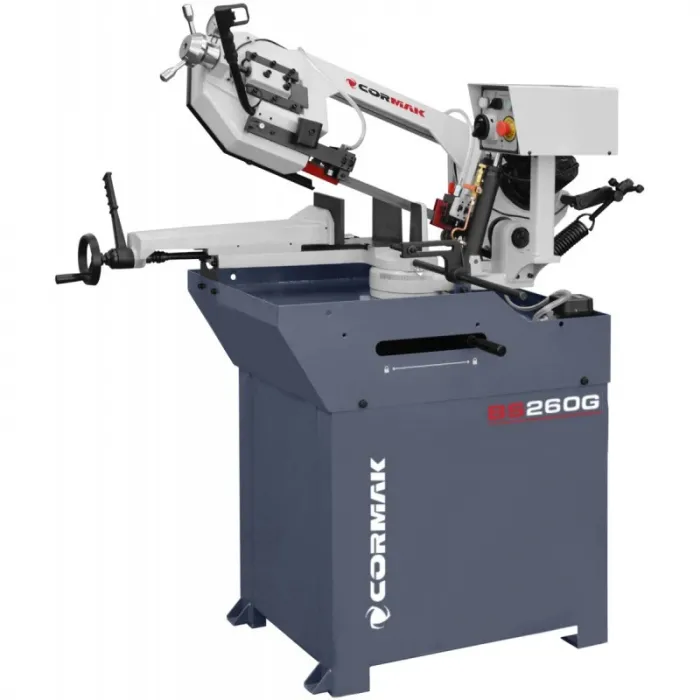

Лентов трион за метал CORMAK BS260G + тензометър/ 400V

Лентов трион за метал CORMAK BS260G + тензометър/ 400V

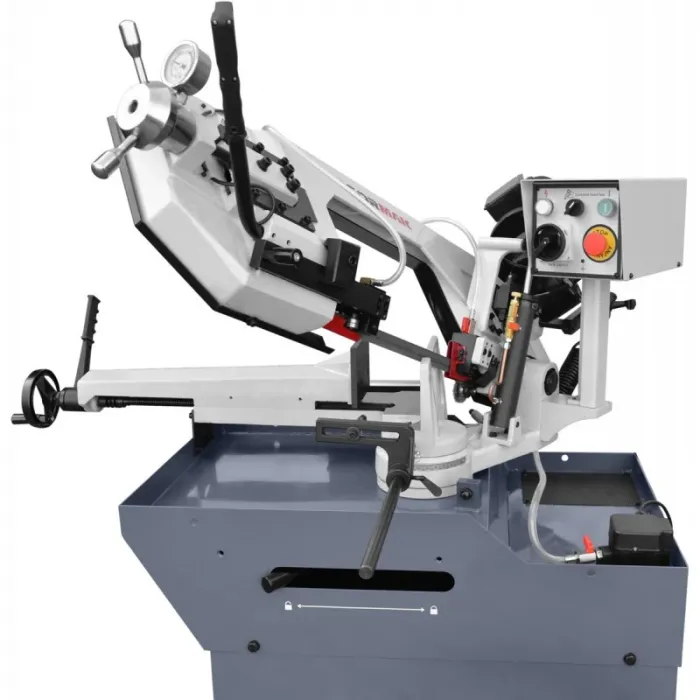

Лентовите триони са оборудвани с хидравличен цилиндър, охлаждане и рамо, въртящо се до 60°, заедно с остриета от реномирана немска компания Röntgen, се използват често в железообработването, където прецизността, качеството и скоростта на рязане са важни . Тази версия има тензометър.

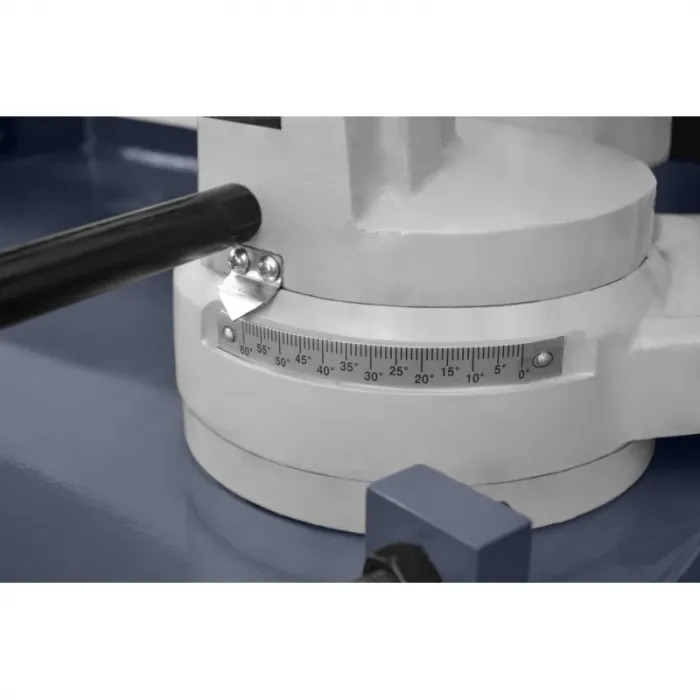

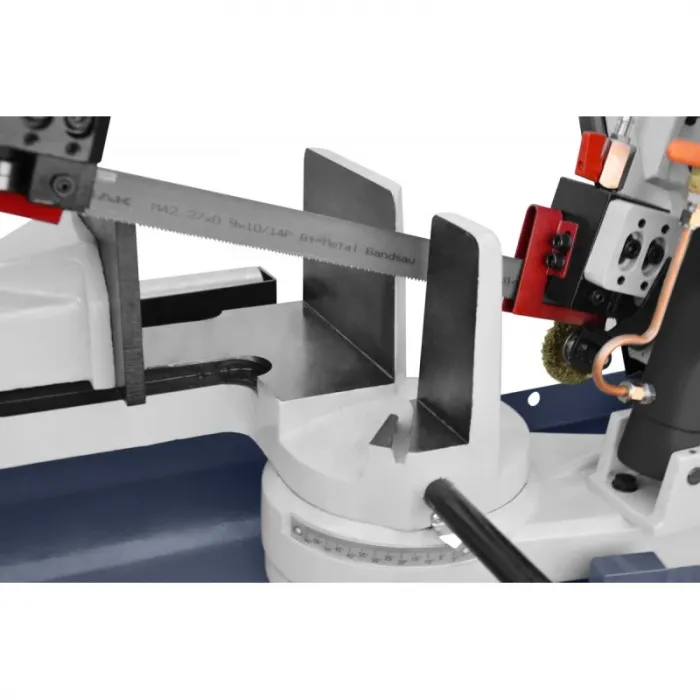

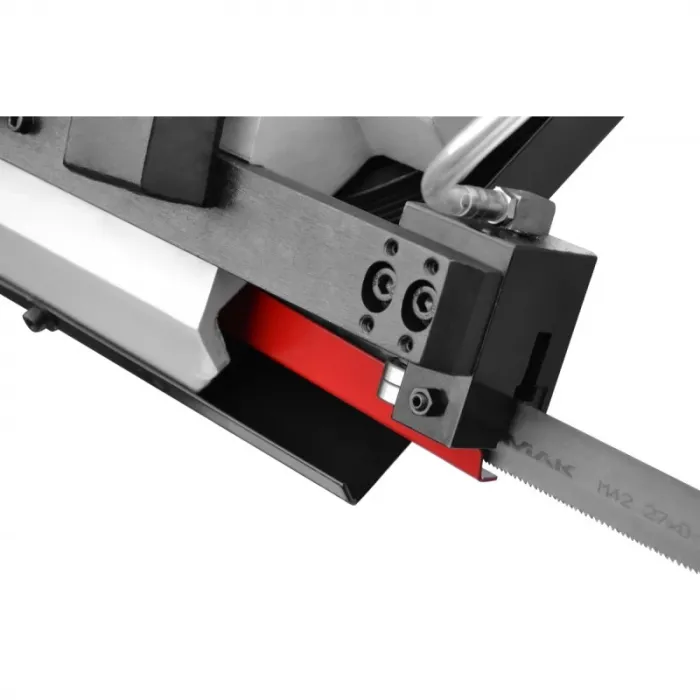

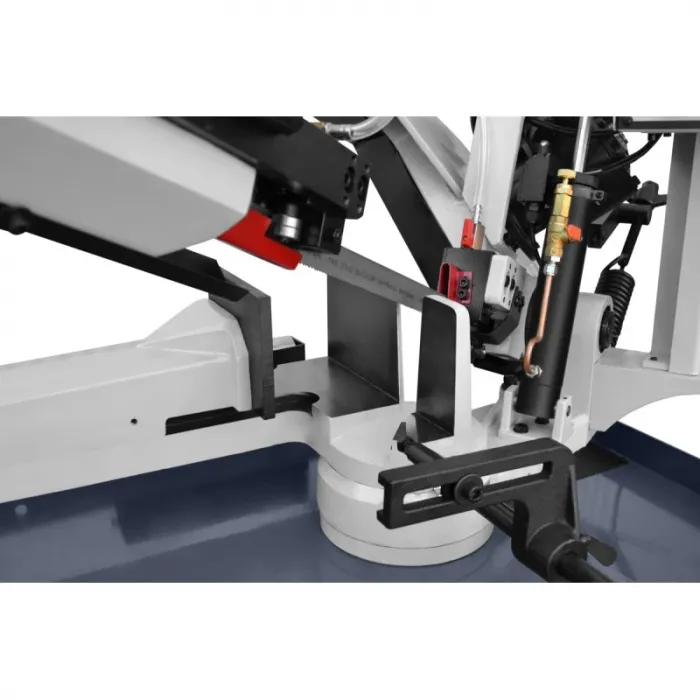

Хоризонтален лентов трион с въртящо се рамо за рязане на метали, позволява рязане в равнина, перпендикулярна на оста на рязания материал и под произволен ъгъл от 0 до 60º. Материалът за рязане може да се подава ръчно или чрез всяко механично подаващо устройство, с автоматично подаване на инструмент. Направляващите ленти са оборудвани със специални карбидни пластини и лагери. Това има огромно влияние върху направляването на лентата, нейната издръжливост, праволинейността на рязане, точността и качеството на рязане.

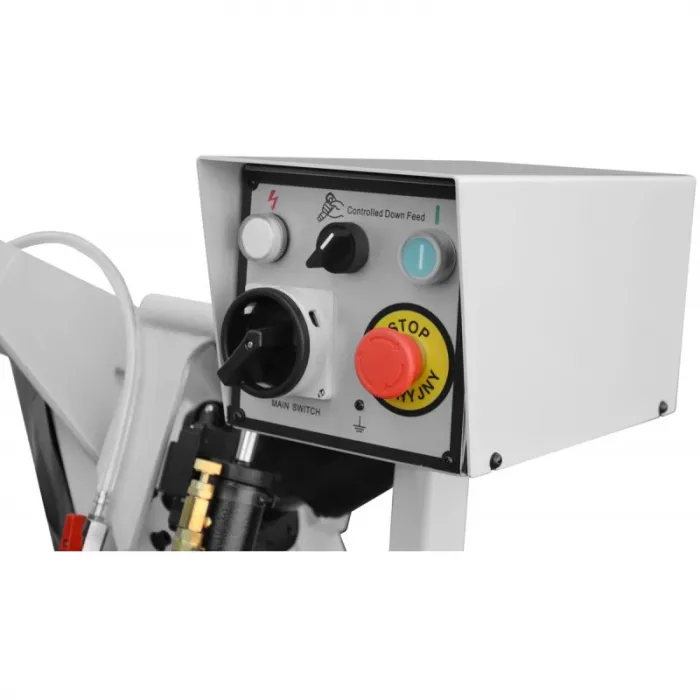

Рамото на машината е изработено от профилиран ЧУГУН. Контролният панел се намира до рамото. Задвижването от електродвигателя, насочено към задвижващото колело на режещата лента, се предава от двигател с червячно задвижване. Режещата лента е опъната на две чугунени колела с ръчно затягане и направлявана от регулируеми ролкови и линеен комплект твърдосплавни водачи. Вътре има отделен контейнер за охлаждаща течност с електропомпа. Скоростта на спускане на рамото (скоростта на рязане) се регулира с хидравличен цилиндър. Скоростта на подаване се контролира от контролния панел. Има 2 скорости на рязане, от които да избирате: 36 и 72 m/min. В положение на покой (след процеса на рязане) задвижването на режещата лента се изключва автоматично. Безопасността се осигурява с предпазители на режещи ленти и микропревключватели, спиращи двигателя след приключване на цикъла на рязане или след отваряне на някой от предпазителите; допълнителната защита се състои в автоматично изключване на лентовия трион при скъсване на режещата лента.

Размери на лентов трион за рязане    2455×27×0,9 мм

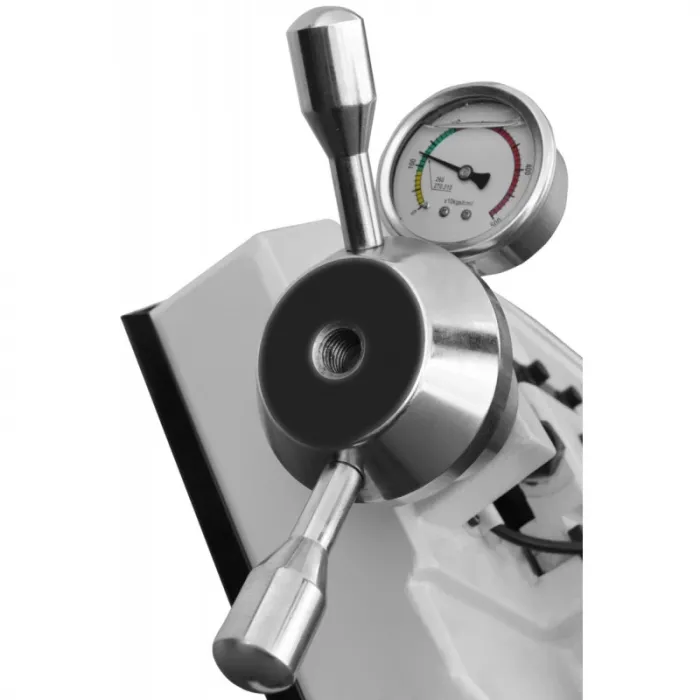

Напрежение на лентата    механичен (ръчен)
Скорост на лентата    36, 72 м/мин
Скорост на подаване    0–50 m/min (безстепенно подаване)

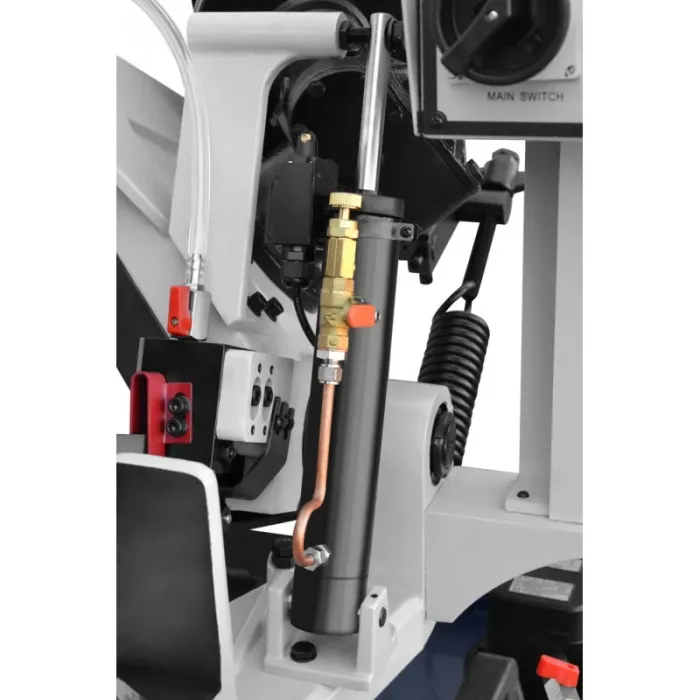

Контрол за спускане на рамото    безстепенен – хидравличен цилиндър
Височина на основата на заместник    900 мм
Захранване    3-фазен 400V
Мощност на двигателя    1,1 kW
Тегло    216 кг

ъгъл
0º    ø230    260×150    225×225
45º    165    180×130    165×165
60º    ø105    100×90    110×110
