Лентов трион за метал CORMAK G5025/ 400V

Лентов трион за метал CORMAK G5025/ 400V

Здрав, голям лентов трион за метали, с въртящо се рамо, което позволява рязане в равнина, перпендикулярна на оста на отрязания материал и под произволен ъгъл в диапазона от -45° наляво до 60° вдясно. Лентовият трион е идеален за рязане на тръби, профили и твърди материали.

Материалът за рязане може да се подава ръчно или с всяко механично устройство, докато подаването на инструмента е автоматично. Подходящата скорост на рязане (скорост на лентата) се получава чрез смяна на контролния панел. Твърдо рамо от профилиран чугун. Задвижването от електродвигателя към задвижващото колело на режещия диск се предава от двигател с червячна предавка без поддръжка.

Режещата лента е опъната на две чугунени колела с помощта на ръчен обтегач и се направлява в регулируеми търкалящи и плъзгащи се твърдосплавни водачи. Основата е изградена като твърдо тяло, заварено от стоманени листове. Вътре има отделен резервоар за охлаждаща течност с електропомпа. Конструкцията на горната част на основата осигурява леген за източване на охлаждащата течност и улавяне на стружки, получени по време на рязането на материала.

Работна маса с въртящо се рамо от двете страни -45 ° до плюс 60 ° е прикрепена към основата на чугунената конструкция. Контролният панел е монтиран на отделно рамо. В процеса на рязане основното движение на рязане е преместването на режещата лента. Скоростта на падане на рамото (скорост на рязане) се регулира от хидравличен задвижващ механизъм. Скоростта на подаване се регулира от контролния панел на режещата машина. Можем да избираме между две скорости на режещата лента 36 и 72 м/мин. В долната позиция на рамото (след рязане на материала) задвижването на лентата на триона се изключва автоматично.

Размер на лентата за рязане [мм]    2715 x 27 x 0,9
Опън на колана    механичен (ръчен)
Скорости на лентата [m/min]    36, 72
Регулиране на падането на рамото    безстепенен - ​​хидравличен цилиндър

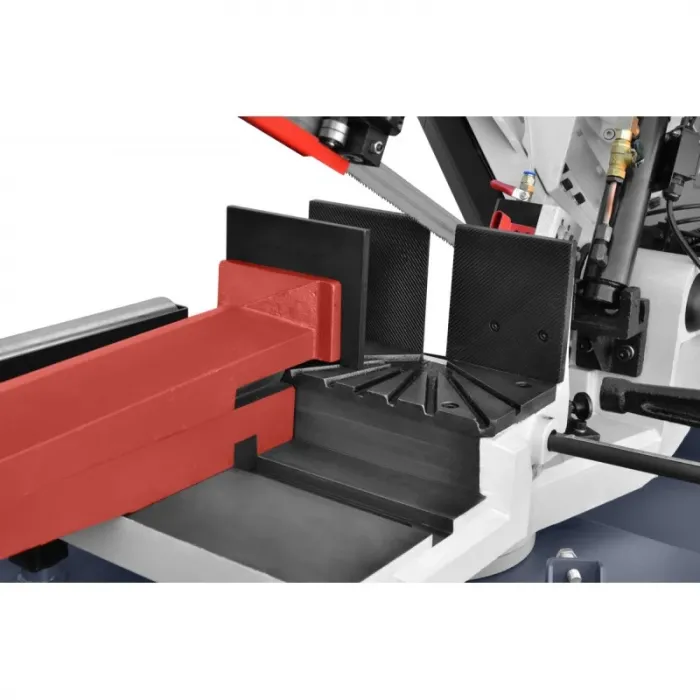

Височина на основата на менгемето [мм]    765
Минималната дължина на материала в менгемето [мм]    100
Мощност    3 фаза 400V
Обща мощност [kW]    S1 100%: 1,5; S6 40%: 2.1
Мощност на двигателя на охладителната помпа [kW]    0,025
Тегло [kg]    370

Ъгъл
0 °    ø 250    310 x 210    240 x 240
45° вдясно    ø 200    200 x 140    180 x 180
45° наляво    ø 165    185 x 145    160 x 160
60° вдясно    ø 120    120 x 95    100 x 100
