Комплект апарат за плазмено рязане STAHLWERK CUT 100 P SET FULL/ 30-100А

Апарат за плазмено рязане STAHLWERK CUT 100 P SET FULL/ 30-100А

Плазменият режещ апарат е подходящ за всички често срещани проводими метали, както и за боядисани листове метали и ръжда. Токът на рязане може да се регулира безстепенно от 20 до 100 ампера. Всички параметри могат лесно да се отчитат на ясно подреден контролен панел. Различните стойности могат да се задават интуитивно и бързо. Мощният апарат за плазмено рязане STAHLWERK CUT 100 Pro с режим 2T/4T осигурява мощни 100 ампера и има прецизно високочестотно (HF) пилотно запалване за първокласно поведение на запалване. В зависимост от материала, капацитетът на рязане е до 44 мм (мека стомана ST37 до 44 мм, V2A или V4A до 32 мм, алуминий до 27 мм). Компактното устройство има интелигентна защита от охлаждане и прегряване и е лесно за транспортиране с тегло само 28,7 кг. Друга характеристика на апарата за плазмено рязане е контролът на височината на горелката за използване с CNC контролер. Напрежението на дъгата се измерва чрез 2-пинова THC връзка и се предава към контролера, за да се поддържа постоянна височината на горелката. CUT 100 Pro разполага и с режими на работа "MESH METAL" и "SHEET METAL". Режимът "MESH METAL" е особено подходящ за детайли с решетъчна структура или прекъсвания, където дъгата може да загуби контакт за кратко време. Режимът "SHEET METAL" се препоръчва за непрекъснати листове, където е гарантирано равномерно рязане. Времето за предварителен и последващ въздушен поток може да се настройва индивидуално на устройството. По-дългото време за последващ въздушен поток подобрява охлаждането и по този начин допринася за удължаване на експлоатационния живот на износващите се части. Апарата за плазмено рязане STAHLWERK CUT 100 Pro се доставя с богат пакет аксесоари.

Функции и компоненти на устройството
Плазма / РЯЗАНЕ - Плазмена струя се генерира посредством електричество, която разтопява материала, след което той се отстранява със сгъстен въздух. Това позволява прецизно и без усилие рязане на всички проводими метали, като стандартна стомана, неръждаема стомана, мед, алуминий, титан и много други.
Дебелина на рязане - В зависимост от материала са възможни разрези до 44 мм. Мека стомана ST37 до 44 мм, V2A или V4A до 32 мм, алуминий до 27 мм.

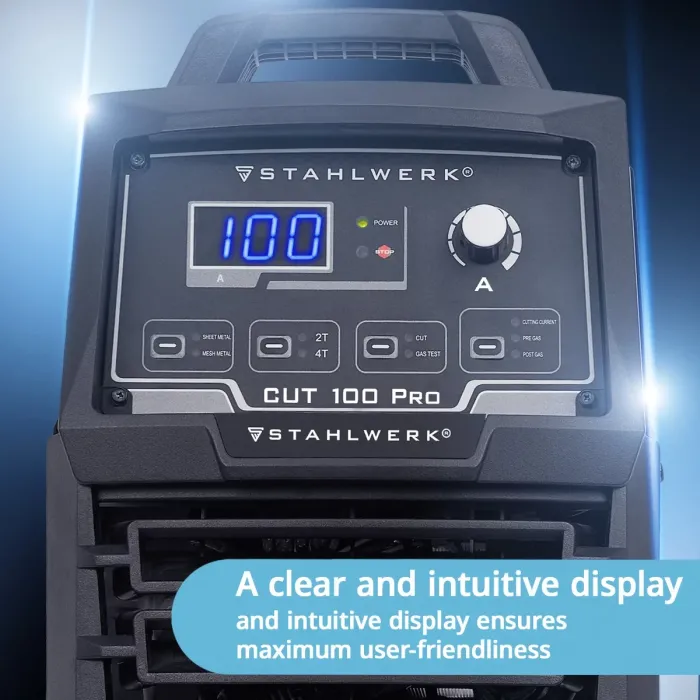

Всички параметри могат лесно да се прочетат на ясно подреден контролен панел. Различните стойности могат да се задават интуитивно и бързо.
Пилотно запалване - високочестотно (HF) пилотно запалване за първокласно запалване. Не е необходим контакт с детайла! Пилотният пламък установява дъгата. Тази горелка може да работи с дистанционер, включен в обхвата на доставката.
Ток на рязане - безстепенно регулиране от 20 до 100 A.
Режим на работа "MESH METAL" - е особено подходящ за детайли с решетъчна структура или прекъсвания, където дъгата може да загуби контакт за кратко време.
Режим на работа „ЛИСТОВ МЕТАЛ“ - препоръчва се за непрекъснати листове, където е гарантирано равномерно рязане.
Настройка на предварителен и последващ поток - Тази функция позволява времето за предварителен и последващ поток на въздуха да се настройва индивидуално.
2T/4T - определя управлението на режима на работа и предлага разширен контрол върху протичащия ток. В режим 2T, високочестотното запалване (HF) остава активно, докато бутонът на горелката не бъде освободен. В режим 4T, дъгата се запалва след еднократно натискане и отпускане на бутона. След повторно натискане и отпускане на бутона, запалването се прекратява.

Характеристики и предимства на устройството
IGBT технология - Най-новата и модерна транзисторна технология осигурява висока производителност по време на заваряване! Без трансформатор, без MOSFET, IGBT от най-съвременните технологии!

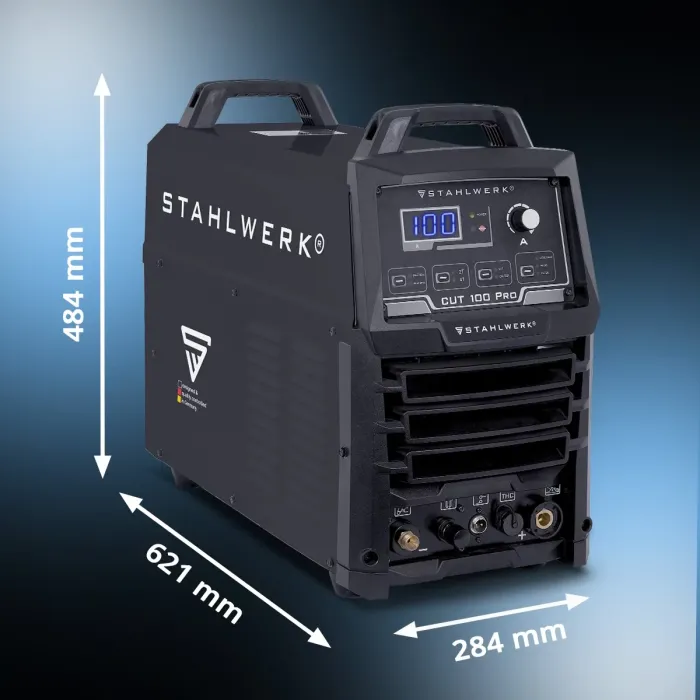

Лек и компактен дизайн - С тегло само 28,7 кг и размери 621 x 284 x 484 мм, устройството е идеално за рязане навсякъде. Иновативните IGBT транзистори спестяват място и тегло в сравнение със старата MOSFET технология. Край на тежкото носене!
Най-висока ефективност и мощност - Трифазен променлив ток (400 V) захранва устройството и позволява изходна мощност от реални 100 ампера.

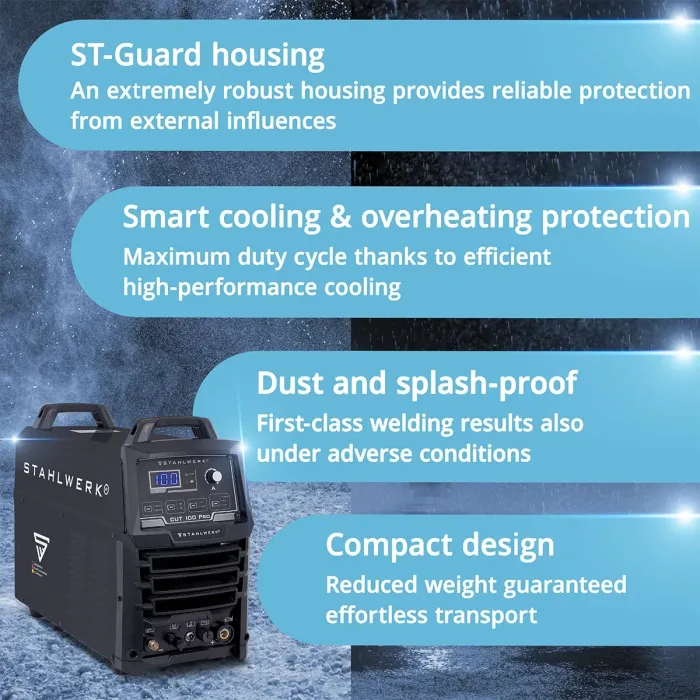

Интелигентно охлаждане и защита от прегряване - Най-съвременните технологии, интегрираната защита от прегряване и високоефективното охлаждане позволяват извличане на максимална мощност.

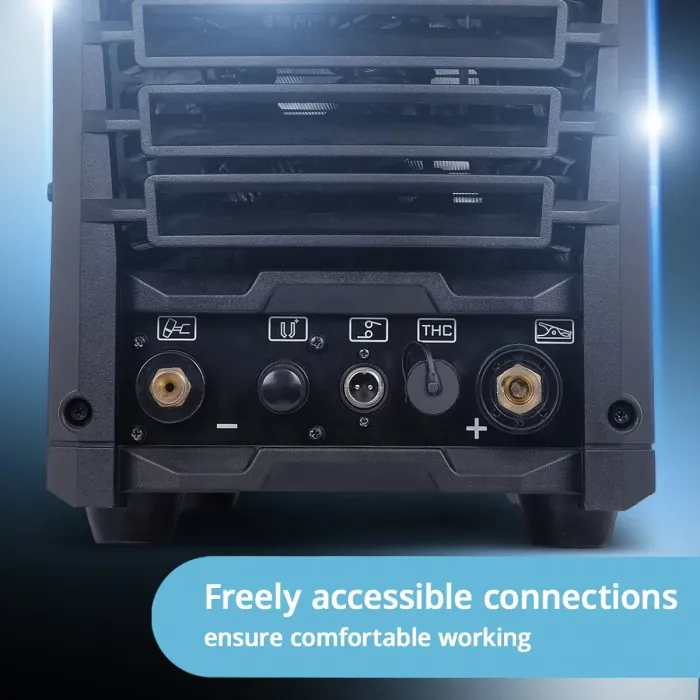

Контрол на височината на горелката (THC) - апарата за плазмено рязане  CUT 100 Pro е оборудван с 2-пинов конектор (THC) за контрол на височината на горелката. Този конектор е предназначен за директно отчитане на напрежението на рязане от контрол на височината на горелката. Напрежението на дъгата се измерва по време на процеса на рязане и се предава към CNC контролния блок. Това позволява на CNC системата да поддържа правилната височина на горелката, независимо от колебанията в материала или плоскостта на режещата повърхност. По този начин се гарантира постоянно разстояние до детайла по всяко време.

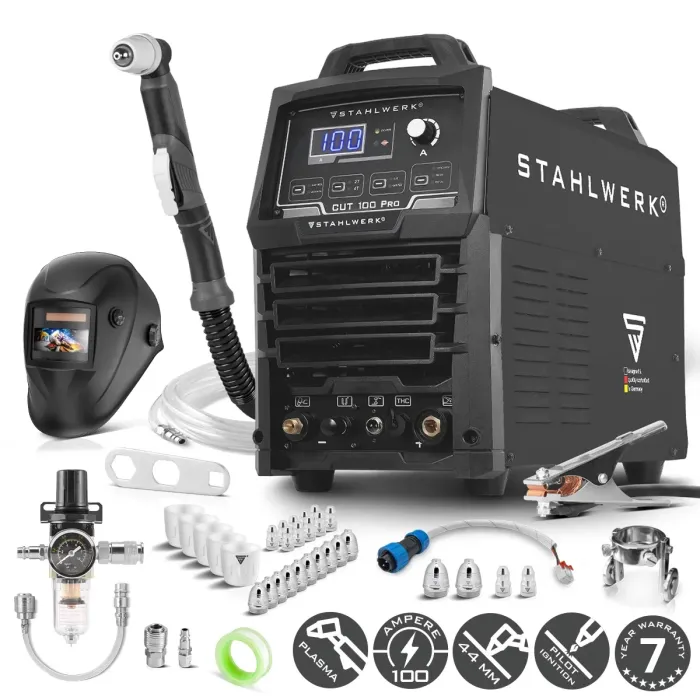

Обхват на доставката
1 x апарат за плазмено рязане STAHLWERK CUT 100 Pro
1 x професионален пакет плазмени маркучи P-80 5 м
1 x THC кабел
1 x Комплект от 3 плазмени аксесоара (вече предварително сглобени на плазмената горелка):
1 x плазмена дюза
1 x плазмен електрод
1 x керамична капачка
1 x заземителен кабел 3 м
1 x водеща каретка с дистанционер
1 x водоотделител с манометър и бързи съединители
1 x Маркуч за свързване на въздух с бързосъединителна връзка Snap-on 5 м
1 x свързващ маркуч с бързи връзки от устройството към водоотделителя, вкл. комплект за свързване от 4 части
1 x защитен калъф
1 x тефлонова лента
1 x P-80 Комплект от 25 износващи се части (10 плазмени дюзи, 10 плазмени електрода, 5 керамични капачки)
1 x професионална заваръчна каска

Изходен ток    30-100 А
Работен цикъл (40°C)    60% при 100 A | 100% при 80 A
Клас на защита    IP21S
Мрежово напрежение    400 V AC (+-15%) / 3 фази
Честота на мрежата    50/60 Hz
Максимален мрежов ток ( I1max )    31,5 А
Максимален ефективен мрежов ток ( I1eff )    24,2 А
Тегло    28,7 кг
Размери Д x Ш x В (мм)    621 x 284 x 484
Свързване към електрическата мрежа    5-пинов CEE щепсел, 400V, 32 A
Въздушно налягане    6 бара
Дебит на въздуха    мин. 180 л/мин
Стандарти    IEC 60974-1; EN 60974-10 (клас A)
