Комплект апарат за плазмено рязане STAHLWERK CUT 80 P Digital SET FULL/ 80А

Апарат за плазмено рязане STAHLWERK CUT 80 P Digital SET FULL/ 80А

Апарата за плазмено рязане STAHLWERK CUT 80 Pilot IGBT се доставя с богат пакет аксесоари и е готов за незабавна употреба. Времето за предварителен и последващ въздушен поток може да се настройва индивидуално на устройството. По-дългото време за последващ въздушен поток подобрява охлаждането и следователно спомага за удължаване на експлоатационния живот на износващите се части. В напълно оборудваната версия апарата за плазмено рязане се предлага с богат пакет аксесоари, който включва пълен набор от износващи се части и автоматична заваръчна маска. Апарата за плазмено рязане STAHLWERK CUT 80 P Digital е мощен и компактен режещ инвертор за прецизно рязане на електропроводими метали. Безстепенно регулируемият ток на рязане от 30 до 80 A покрива широк спектър от приложения - от тънки листове до плътни плочи от конструкционна стомана. HF пилотното запалване осигурява удобно, безконтактно запалване на плазмената дъга; алтернативно е налично и контактно стартиране. В зависимост от материала, възможни са разрези до 25 мм с мека стомана (ST37), 10-15 мм с неръждаема стомана (V2A/V4A) и 8 мм с алуминий. Дори боядисани и леко ръждясали детайли могат да се обработват чисто и ефективно. Интегрираното интелигентно охлаждане, защитата от прегряване и класът на защита IP21S осигуряват надеждна и издръжлива работа. Благодарение на THC интерфейса, CUT 80 P Digital може да се управлява със системи с ЦПУ за автоматично регулиране на разстоянието на горелката до детайла според напрежението на дъгата. CUT 80 P Digital има и режими на работа "MESH METAL" и "SHEET METAL". Режимът "MESH METAL" е особено подходящ за детайли с решетъчна структура или прекъсвания, където дъгата може да загуби контакт за кратко време. Режимът "SHEET METAL" се препоръчва за непрекъснати листове, където е гарантирано равномерно рязане.

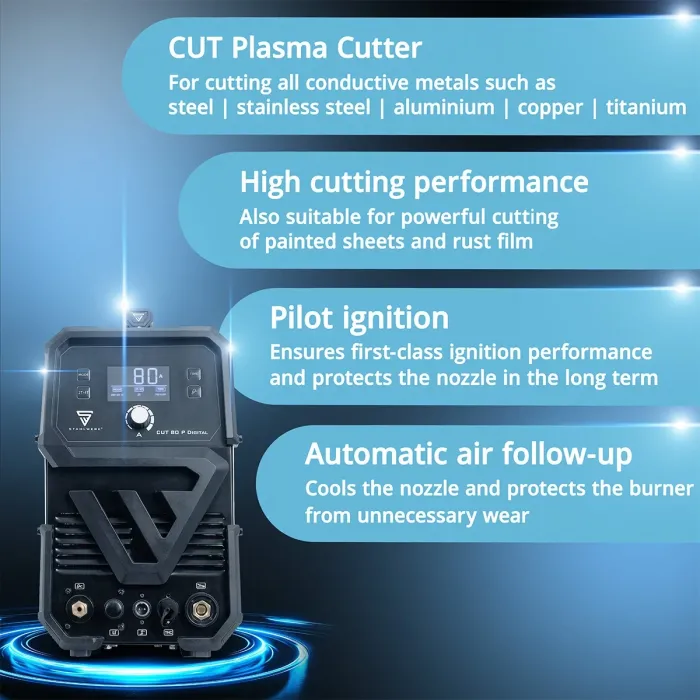

Функции и компоненти на устройството
Plasma / CUT - Плазмена струя се генерира посредством електричество, която разтопява материала, след което той се отстранява със сгъстен въздух. Това позволява прецизно и без усилие рязане на всички проводими метали, като стандартна стомана, неръждаема стомана, мед, алуминий, титан и много други.
Дебелина на рязане - В зависимост от материала са възможни разрези до 25 мм. Мека стомана ST37 до 25 мм, V2A или V4A до 18 мм, алуминий до 16 мм.
Пилотно запалване - Високочестотно (HF) пилотно запалване за първокласно запалване. Не е необходим контакт с детайла! Пилотният пламък установява дъгата. Тази горелка може да работи с дистанционер, включен в обхвата на доставката.
Ток на рязане - безстепенно регулиране от 30 до 80 A.

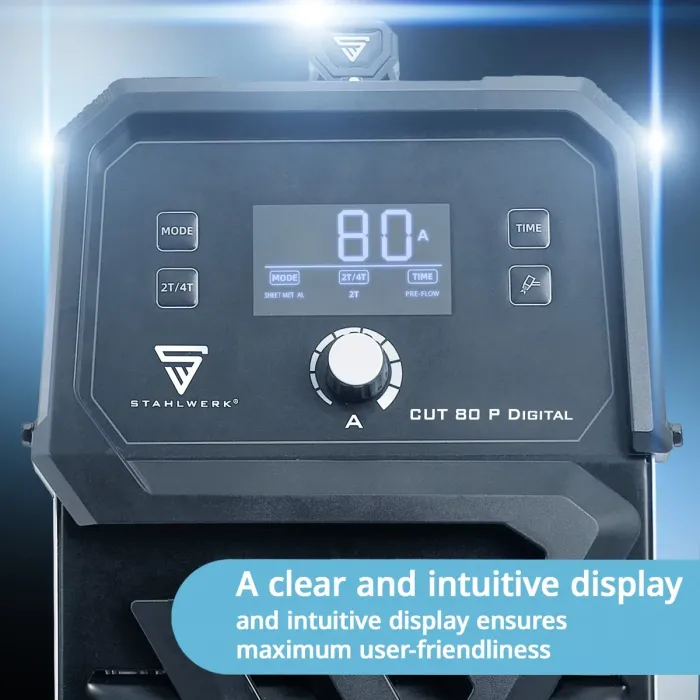

Режим на работа "MESH METAL" - е особено подходящ за детайли с решетъчна структура или прекъсвания, където дъгата може да загуби контакт за кратко време.
Режим на работа „SHEET METAL“ - препоръчва се за непрекъснати листове, където е гарантирано равномерно рязане.
Настройка на предварителен и последващ поток - Тази функция позволява времето за предварителен и последващ поток на въздуха да се настройва индивидуално.

Характеристики и предимства на устройството
IGBT технология - Най-новата и модерна транзисторна технология осигурява висока производителност по време на заваряване! Без трансформатор, без MOSFET, IGBT от най-съвременните технологии!

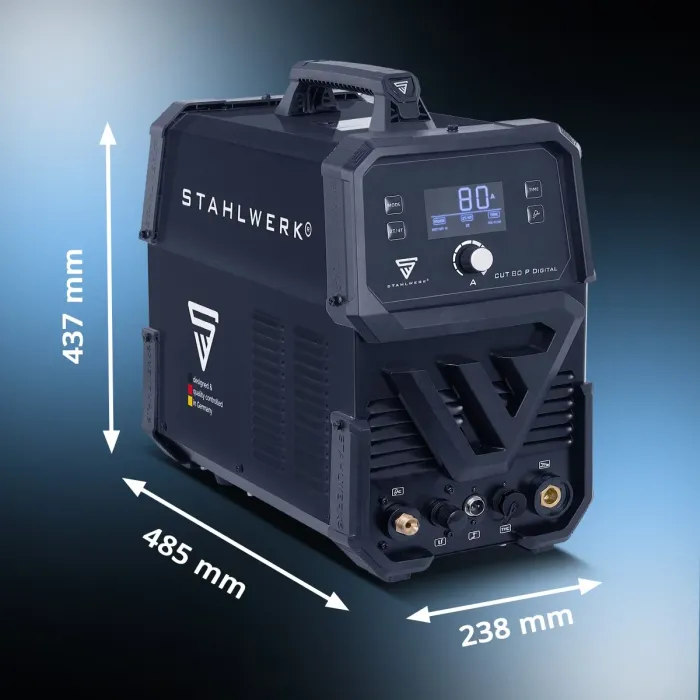

Лек и компактен дизайн - С тегло само 19,6 кг и размери 485 x 238 x 437 мм, устройството е идеално за рязане навсякъде. Иновативните IGBT транзистори спестяват място и тегло в сравнение със старата MOSFET технология. Край на тежкото носене!
Най-висока ефективност и производителност - трифазен променлив ток (400 V) захранва устройството и позволява изходна мощност от реални 80 ампера.
Интелигентно охлаждане и защита от прегряване - Най-съвременните технологии, интегрираната защита от прегряване и високоефективното охлаждане позволяват извличане на максимална мощност.

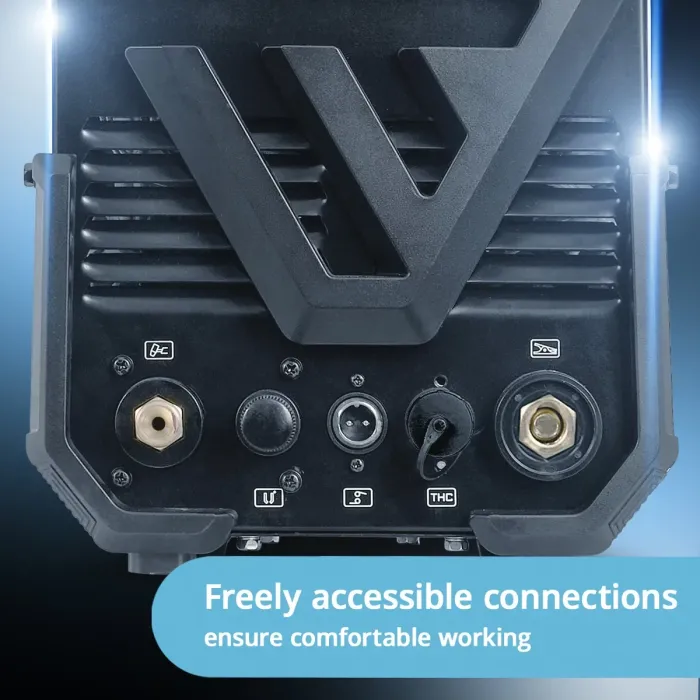

Контрол на височината на горелката (THC) - Апарата за плазмено рязане CUT 80 P е оборудван с 2-пинов конектор (THC) за контрол на височината на горелката. Този конектор е предназначен за директно отчитане на напрежението на рязане от контрол на височината на горелката. Напрежението на дъгата се измерва по време на процеса на рязане и се предава към CNC контролния блок. Това позволява на CNC системата да поддържа правилната височина на горелката, независимо от колебанията в материала или плоскостта на режещата повърхност. По този начин се гарантира постоянно разстояние до детайла по всяко време.

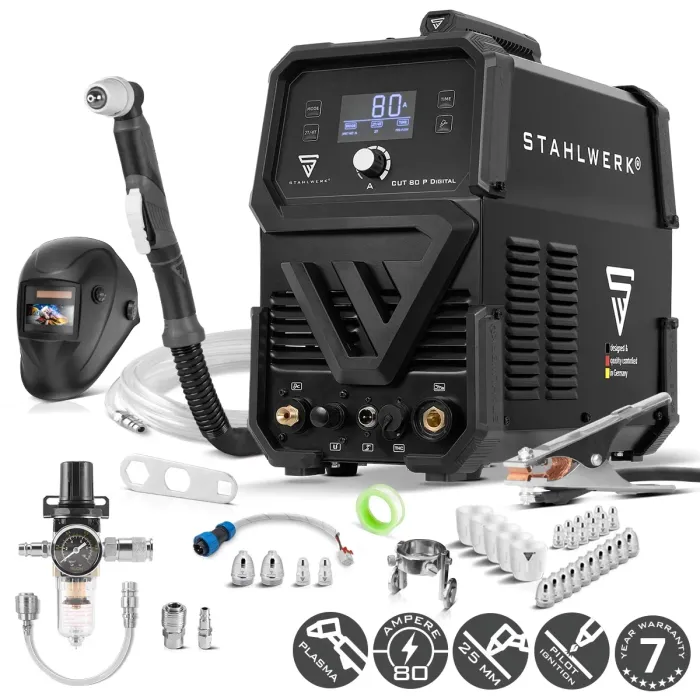

Обхват на доставката
1 x апарат за плазмено рязане STAHLWERK CUT 80 P
1 x професионален пакет плазмени маркучи P-80, 3 метра
1 x комплект от 3 плазмени аксесоара (този е предварително сглобен на плазмената горелка):
1 x плазмена дюза
1 x плазмен електрод
1 x керамична капачка
1 x 3-метров заземителен кабел
1 x дистанционер с водеща каретка
1 x водоотделител с манометър и бързозатягащи се съединители
1 x свързващ маркуч с бързи връзки от устройството към водоотделителя, вкл. комплект за свързване от 4 части
1 x маркуч за свързване на въздух с бързосъединителна връзка Snap-on 5 м
1 x монтажен ключ
1 x тефлонова лента
1 x защитен калъф
1 x P-80 Комплект от 25 износващи се части (10 плазмени дюзи, 10 плазмени електрода, 5 керамични капачки)
1 x професионална заваръчна каска

Изходен ток    30-80 А
Работен цикъл (40 °C)    60% при 80 A / 100% при 60 A
Изходно напрежение на THC    285 V (± 10 V)
Напрежение на отворената верига    320 V
Клас на защита    IP21S
Мрежово напрежение    400 V AC (+-15%) / 3 фази
Честота на мрежата    50/60 Hz
Максимален мрежов ток ( I1max )    17,5 А
Максимален ефективен мрежов ток ( I1eff )    13,5 А
Тегло    19,6 кг
Размери Д x Ш x В (мм)    485 x 238 x 437
Свързване към електрическата мрежа    5-пинов CEE щепсел, 400V, 16A
Въздушно налягане    4 - 6 бара
Дебит на въздуха    мин. 100 л/мин
Стандарти    IEC 60974-1; EN 60974-10 (клас A)
