Струг за метал OPTIMUM OPTIturn TH 3309/ 1500W

Струг за метал OPTIMUM OPTIturn TH 3309/ 1500W

Зъбните колела и валовете са закалени и шлифовани и работят в маслена баня. Ръчните колела са с фино регулируема скала 0,04 / 0,02 мм., а държача за инструменти е четворен.  Стругът за метал има закален и шлифован водач по ос Z и предпазни ръчни колела с функция за освобождаване по оста X и Z. Машината разполага с трифазен електромотор от 1500 W и устройство за аварийно спиране с крачен контрол. Гарантираната концентричност на върха на шпиндела е над 0,015 мм.

• Автоматично надлъжно подаване;
• Автоматично напречно подаване;
• Индукционно закалени направляващи;
• Гарантираната концентричност на челото на шпиндела ≤ 0,015 мм;
• 24-волтова DC електрическа система с двуканална предпазен кръг съгласно EN 23125;

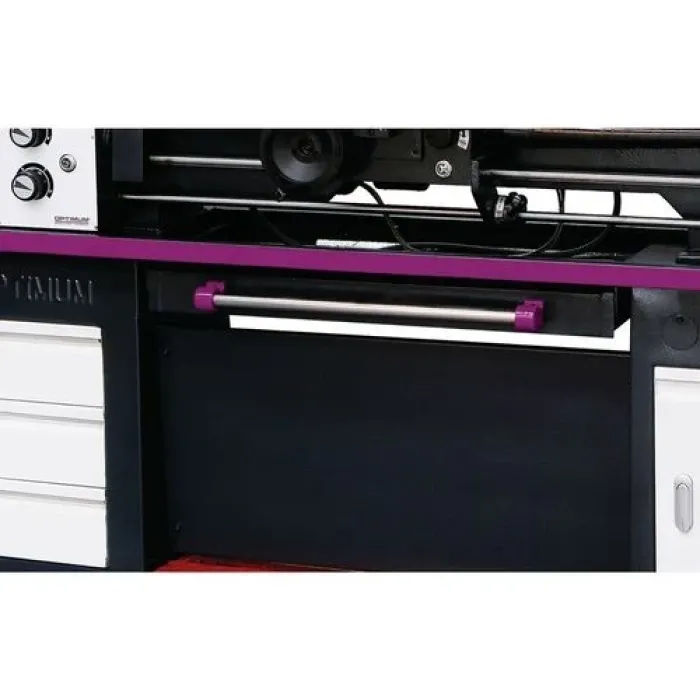

• Крачна спирачка за аваричйо спиране;
• 3-челюстен самоцентриращ патронник Ø160 мм, Camlock DIN ISO 702-2 Nr. 4;
• Работен стенд с шкаф и чекмеджета;
• Подвижен люнет с макс. обхват Ø16 ÷ 50 мм;
• Неподвижен люнет с макс. обхват Ø19 ÷ 70 мм;
• Упорен център MT 3 – 2 бр;
• Преходна втулка MT 5 към MT 3.
• Без цифрова индикация

• Ел. захранване    400 V / 3Ph ~50 Hz
• Мощност на главния двигател    1.5 кВт
• Чело на шпиндела    MK 5
• Конус на шпиндела    Camlock DIN ISO 702-2 Nr. 4
• Отвор на шпиндела    38 мм
• Височина на центрите    165 мм
• Междуцентрово разстояние    830 мм
• Обработваем диаметър     330 мм
• Диаметър над напречната шейна    208 мм
• Диаметър при свален мост    448 мм
• Дължина на свален мост    196 мм
• Обороти на шпиндела    70 – 2000 об./мин.
• Ход на кръстатия супорт    98 мм
• Ход на напречната шейна    164 мм
• Обхват на надлъжните подавания    0.052 – 1.392 мм/об.
• Обхват на напречните подавания    0.014 – 0.38 мм/об./
• Обхват на милиметровите резби    0.4 – 7 мм/об.
• Обхват на цоловите резби    56 – 4 нав./1“
• Конус на пинолата    МК 3
• Диаметър на пинолата     32 мм
• Ход на пинолата    110 мм
• Размери на машината (Д x Ш x В)    1685 x 745 x 1320 мм
• Тегло на машината    430 кг
