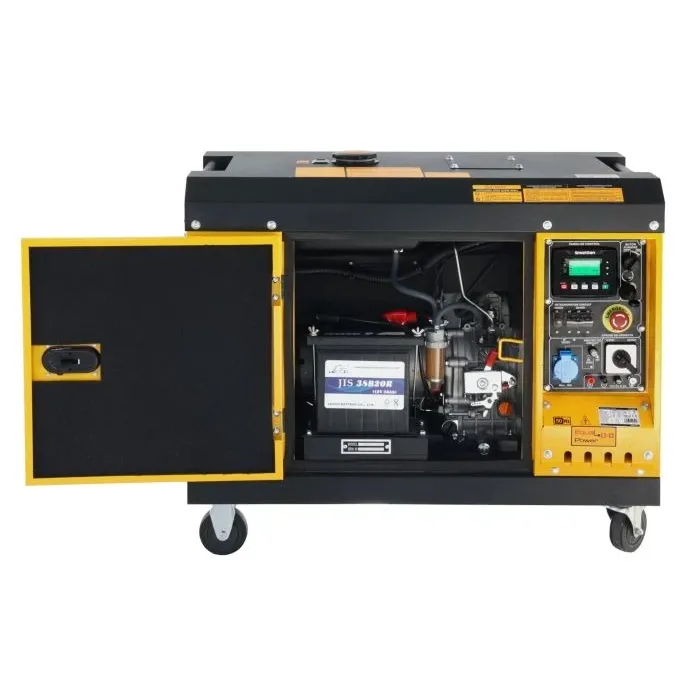

Дизелов генератор за ток Stager YDE8600TA-TA3/ 7.5kVA

Дизелов генератор за ток Stager YDE8600TA-TA3/ 7.5kVA

В зависимост от консуматорите, YDE8600TA-TA3 може да се превключва от трифазен на монофазен и обратно, като се възползва от цялата мощност на генератора. Предимството е, че може да се използва за всички категории консуматори (двуфазни и монофазни) до 6 kW максимална мощност. Друго предимство е, че е шумоизолиран и нивото на шума е намалено. Може да се използва както за домашна, така и за промишлена употреба при прекъсване на захранването, тъй като има възможност за монтиране на ATS. Генераторът е оборудван с модерно табло за управление. Важна помощ за строителни обекти, където знаем, че се срещат както трифазни, така и монофазни консуматори.
Оборудвана е с колела за транспортиране.

Звукоизолиран дизелов генератор, който покрива широк спектър от приложения. Ако имаме трифазен генератор и искаме да използваме монофазен консуматор, ще се възползваме само от една четвърт от мощността.

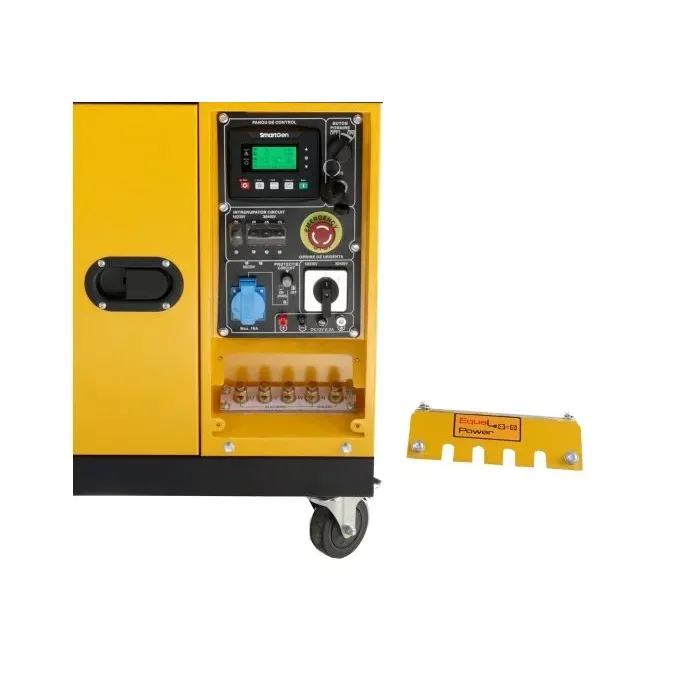

Панелът SmartGen HGM4020 се използва за автоматично управление и мониторинг на електрогенератора. Може да изпълнява функции като: автоматичен старт/стоп, измерване на данни, защитни аларми и др.
Всички параметри могат да се конфигурират от предния панел или чрез USB (или RS485) интерфейс и компютър. Може да се използва широко във всички видове автоматични системи за управление поради своята компактна структура, прости връзки и висока надеждност.

Функции на контролния панел:
LCD дисплей, който позволява лесен преглед на информацията, резолюция 132 х 64 пиксела;
Комуникационният порт RS485 позволява 3 „отдалечени“ функции чрез протокола MODBUS;
Функция за управление и защита: автоматичен старт/стоп на генератора, прехвърляне на натоварването (контрол на ATS) и показване на грешки и защита;
Настройка на параметри: позволява на потребителя да променя настройките и да ги съхранява на карта с памет. Параметрите няма да бъдат загубени дори когато е изключен. Параметрите могат да се задават не само от предния панел, но и да се регулират чрез USB интерфейс (или RS485 интерфейс) с помощта на компютър;
Множество сензори за температура, налягане и ниво на гориво могат да се използват директно, с дефинирани от потребителя параметри;
Измерване и показване на следните параметри на двигателя: температура, налягане на маслото, ниво на гориво, скорост, напрежение на акумулатора, напрежение на токоизправителя, брой работни часове, брой стартирания;
Може да измерва и показва напрежение, ток, честота, мощност параметри на мрежата/генератора.

ГЕНЕРАТОР
Номинална честота: 50 Hz
Брой фази: монофазни / трифазни
Фактор на мощността (cos Φ): 1,0 / 0,8 (закъснение)
Номинално напрежение: 230 V / 400/230 V
Номинална мощност: 5,5 kVA (5,5 kW) / 6,9 kVA (5,5 kW)
Максимална мощност: 6,0 kVA (6 kW) / 7,5 kVA (6 kW)
Номинален ток: 23,9 A / 9,9 A
Номинална скорост: 3000 об./мин
Автономност при 100% натоварване: 6.5 часа
DC изход: 12V / 8.3A
Структура: безшумна
Степен на защита: IP23
Контролен панел: Smartgen HGM4020N-S14
Тип на възбуждане: AVR (самовъзбуждане при постоянно напрежение)
Метод на свързване: Твърдо съединително предаване
Тегло нето / бруто: 170 / 180 кг
Размери (ДxШxВ): 955 x 525 x 680 mm
Ниво на шум @7m: 74 dB

ДВИГАТЕЛ:
Модел на двигателя: YD192FG
Тип двигател: дизелов, 1 цилиндър, 4-тактов, въздушно охлаждане, директно впръскване
Номинална мощност: 7,5 kW / 3000 об./мин
Диаметър на отвора x ход: 92 x 75 mm
Обем на цилиндъра: 0,498 л
Съотношение на компресия: 19:1
Капацитет на маслената баня: 1.7 L
Тип масло: SAE 10W-30 (PRO 10W-30), SAE 15W-40
Сензор за масло: ДА
Тип гориво: Дизел
Капацитет на резервоара за гориво: 14.5 L
Разход на гориво (100% натоварване): 2.23 L/h
Разход на гориво (75% натоварване): 1.75 L/h
Разход на гориво (50% натоварване): 1.23 L/h
Аспирация: Естествена
Режим на системата: 12V електрически старт
Мощност на двигателя: 12V, 1,2 kW
Стартово напрежение: 12V
Капацитет на батерията: 36 Ah

АЛТЕРНАТОР:
Модел на алтернатора: GTQ204C-140
Тип алтернатор: 2-полюсен AC алтернатор, безчетков, синхронен
Номинална мощност: 6,0 kVA (6 kW)
Номинална скорост: 3000 об./мин
Номинално напрежение: 230/400V
Ефективност: 82%
Клас на изолация: F
Степен на защита: IP23

Захранващо напрежение: 8 ~ 35 Vdc
Консумирана мощност: < 3W (режим на готовност: ≤ 2W)
Работна температура: (-25 ~ +70)ºC
Честота на алтернатора: 50 / 60 Hz
AC система: 1P2W / 2P3W / 3P3W / 3P4W
Диапазон на входното напрежение на алтернатора
- 3P4W (трифазен 4 проводника): 15Vac – 360Vac (ph-N)
- 3P3W (трифазен 3 проводника): 30Vac – 620Vac (ph-ph)
- 1P2W (еднофазни 2 проводника): 15Vac – 360Vac (ph-N)
- 2P3W (двуфазен 3 проводника): 15Vac – 360Vac (ph-N)
Напрежение на сензора за скорост: 1.0 V – 24.0 V (RMS)
Честота на сензора за скорост: 10000 Hz (макс.)
Стартово изходно реле: 5A 28Vdc при изход на източника
Изходно реле за гориво: 5A 28Vdc на изхода на източника
Програмируеми изходни релета: 4 (1A 28Vdc на изхода на източника)
Степен на защита: IP65
МВнР: ДА
Откриване и показване на kW/A: ДА
Програмируем интерфейс: USB / RS485
CANBUS порт: ДА
Поддръжка: ДА
Бордови дневник: ДА
Функция за авариен старт: ДА
