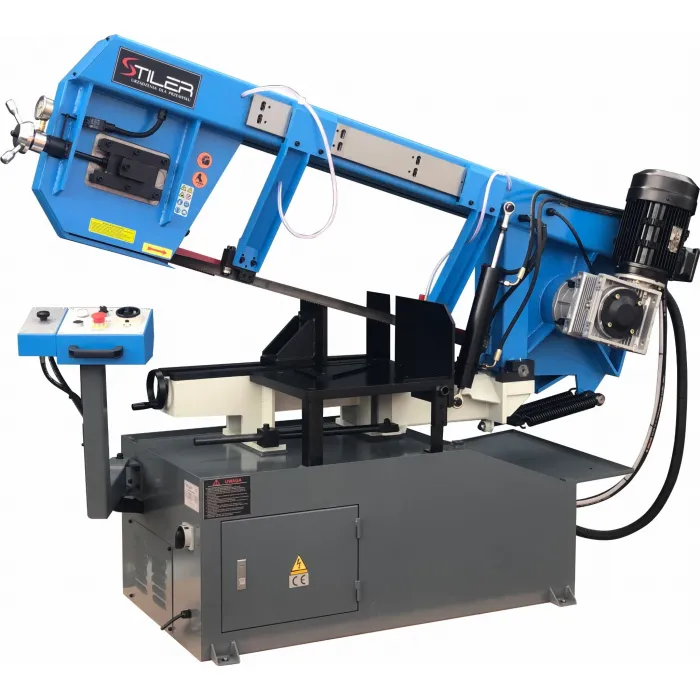

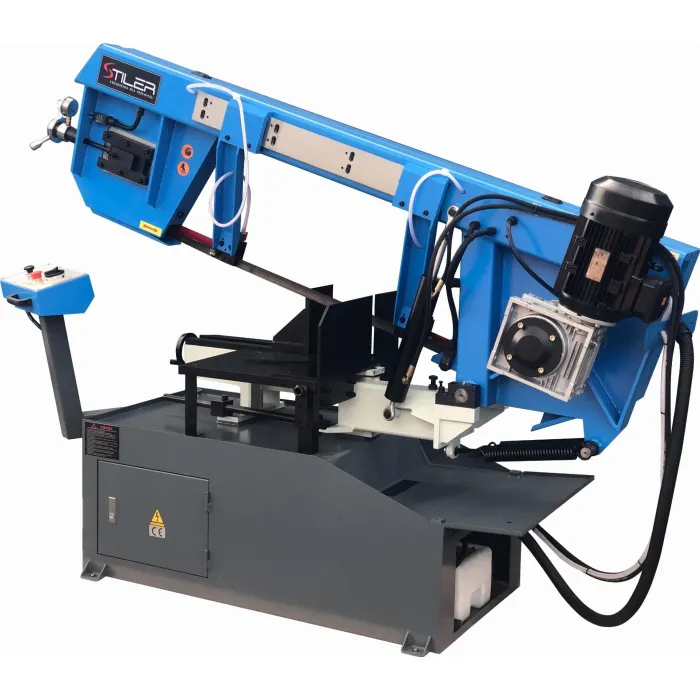

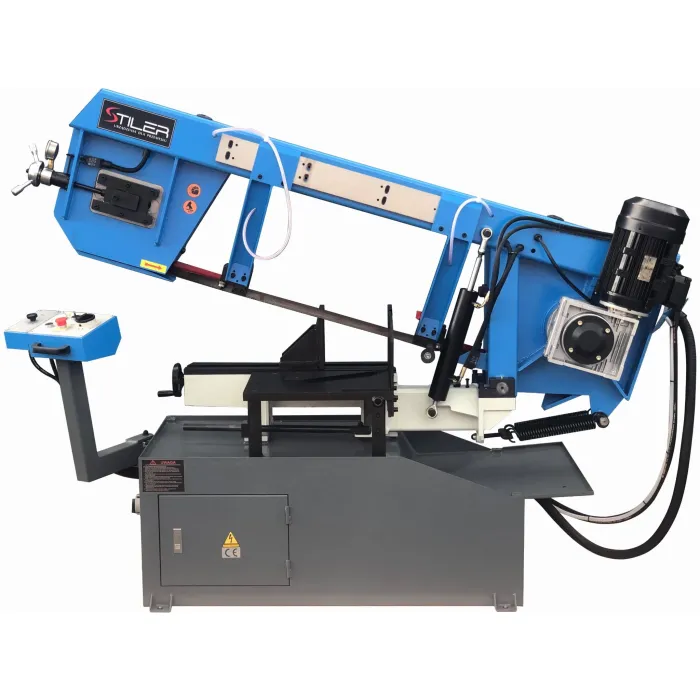

Лентов трион STILER BS 550G/ 2.8kW/ 400V

Лентов трион STILER BS 550G/ 2.8kW/ 400V

Прецизността и здравината на изработката я поставят начело на лентовите триони с възможност за рязане под всякакъв ъгъл до 60°. В допълнение, водачите са оборудвани със синтеровани карбиди, което се изразява в по-голяма точност при серийни разрези. Широко използвана в ключарски, производствени и занаятчийски предприятия. Новият модел използва по-мощен трифазен двигател с допълнителни функции за безопасност, хидравличен цилиндър от ново поколение без нужда от поддръжка, течно охлаждане в затворена система с голям дренажен съд.

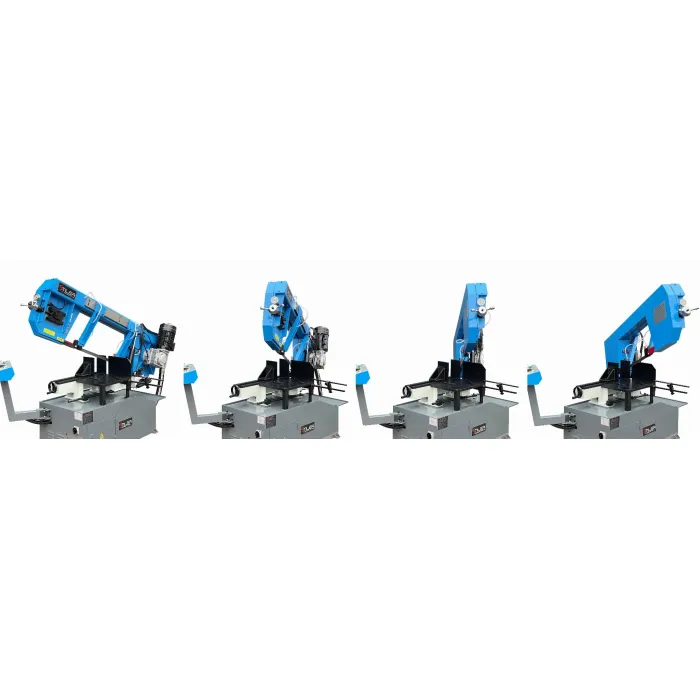

Основните предимства на машината са: въртящо се рамо до 60°, хидравличен цилиндър от ново поколение, по-мощен 2,8 kW 400V двигател, по-ефективна система за охлаждане.

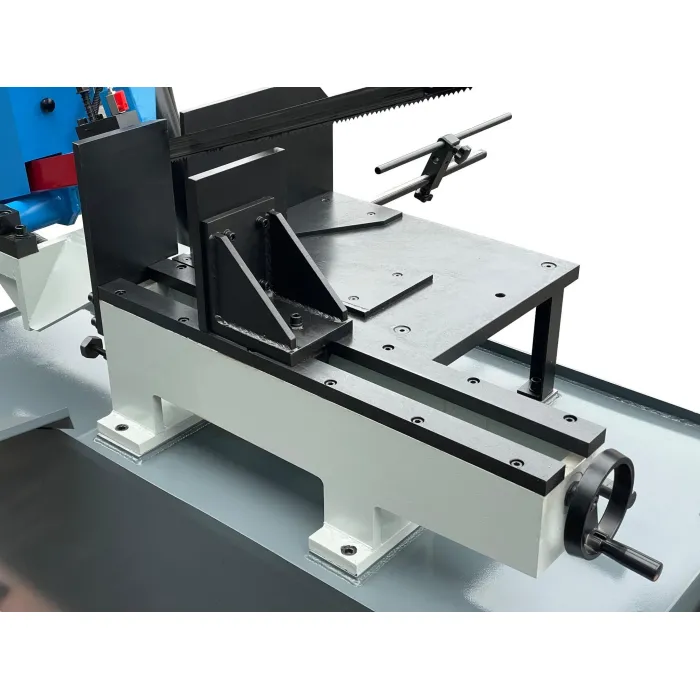

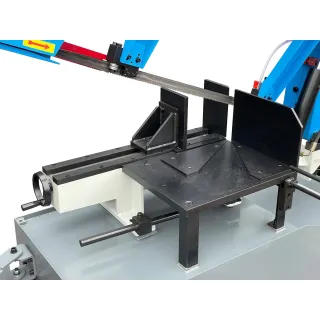

Машината е оборудвана с плъзгащ се менгеме с бързо затягане, което прави смяната на режещия детайл наистина ефективна.

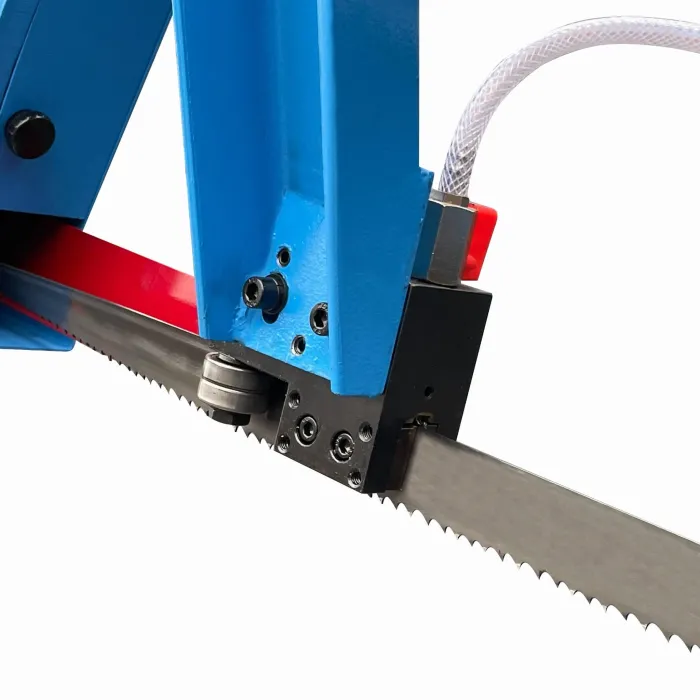

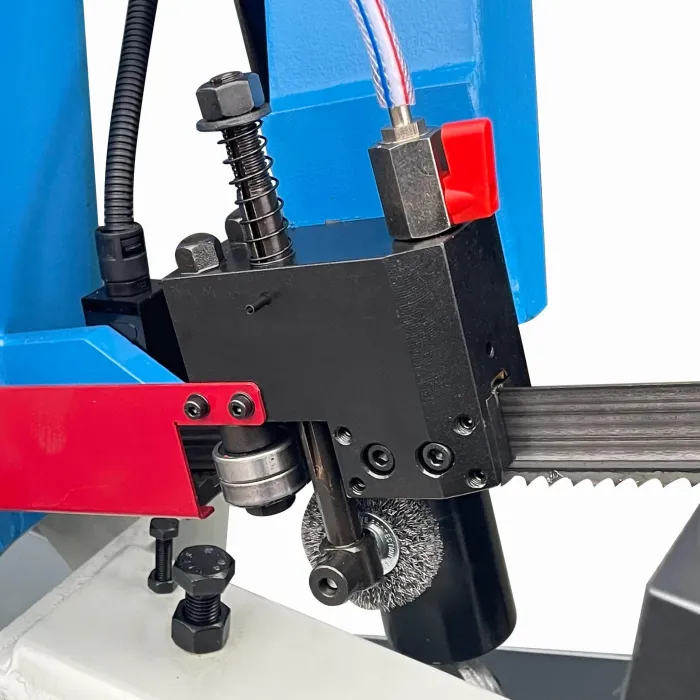

Лагерите на водачите осигуряват безопасно и равномерно насочване на лентата в режещия материал. Освен това, лагерите са снабдени със синтеровани карбиди, които подобряват точността при серийни разрези. Голям плюс е охлаждането на режещата лента, разположено директно върху водача.

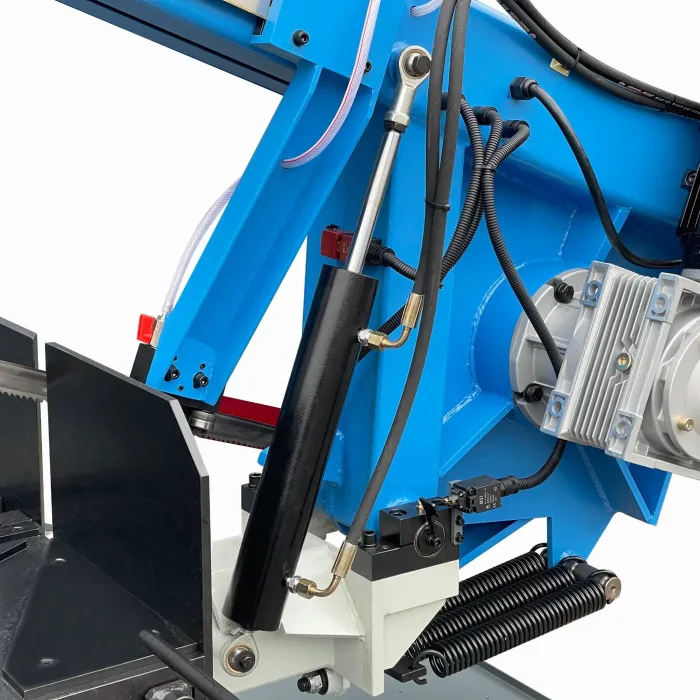

Хидравличен цилиндър с безстепенно регулиране на падането на рамото, улеснява по-прецизното задаване на скоростта спрямо режещия материал.

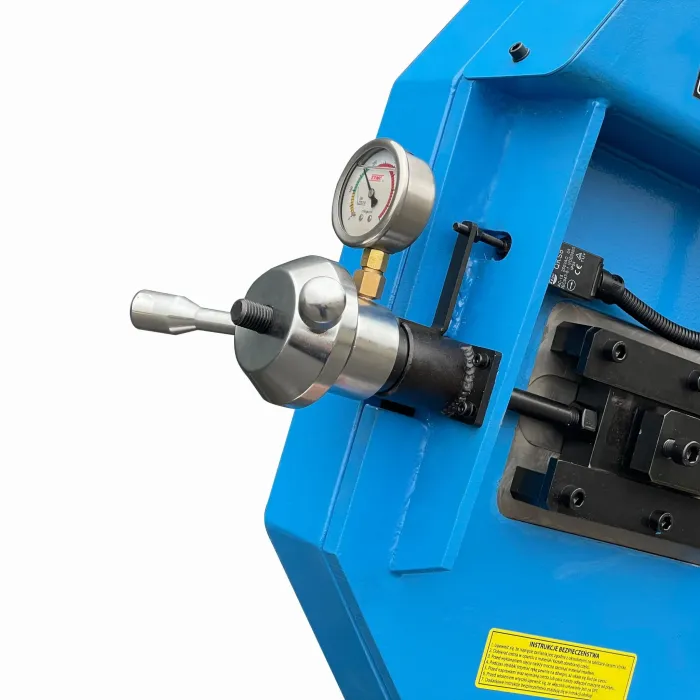

Машината е оборудвана с мощна охлаждаща помпа (ОХП) с голям резервоар и удобна дръжка за опъване на лентата.

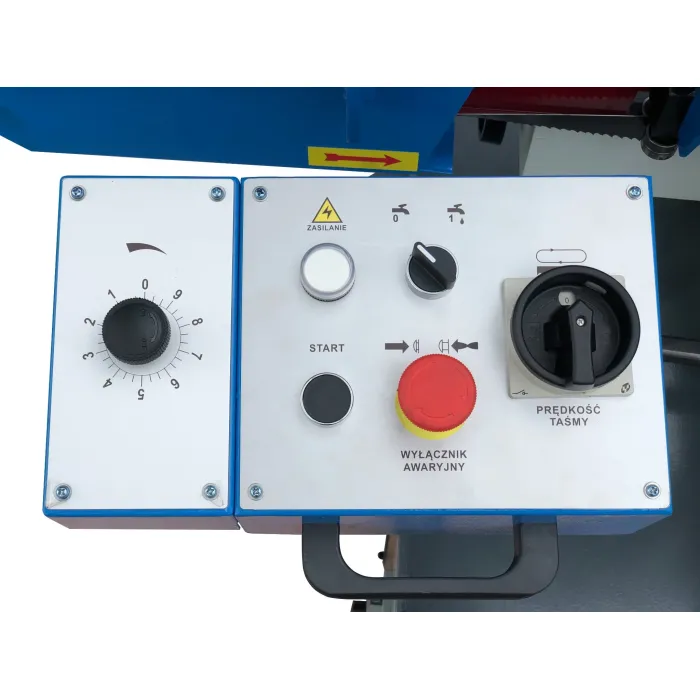

Скоростта на спускане на рамото може лесно да се регулира от контролния панел.

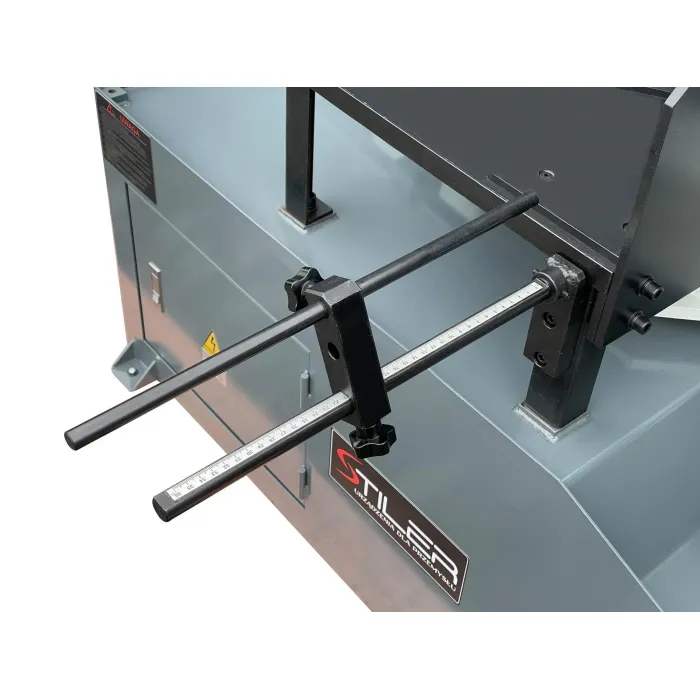

Комплектът включва буфер за дължината на режещия материал със скала.

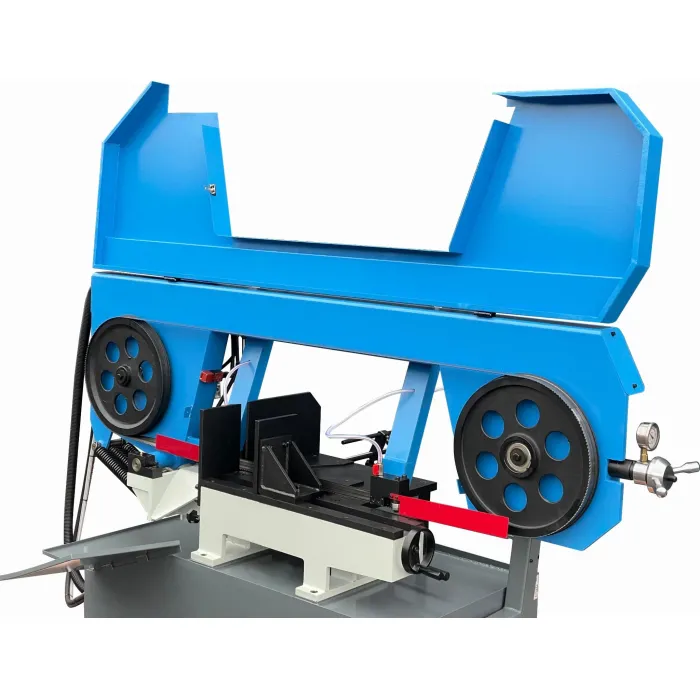

Масивната, стабилна и изпипана конструкция и рамото, изработено от масивни заварени стоманени листове, осигуряват на машината много висока твърдост и стабилност по време на рязане, което гарантира прецизно рязане и продължителна безпроблемна работа. Конструкцията и използването на режеща лента с ширина 34 мм позволява пълното изпълнение на многосерийни разрези както на профили, така и на пълни детайли.

Водачите на лентата са оборудвани със специални карбидни вложки и лагери. Това има огромно влияние върху воденето на лентата, нейния експлоатационен живот, праволинейност, точност и качество на рязането.

Скоростта на рязане се регулира от хидравличен цилиндър.

Машината е оборудвана с мощна охлаждаща помпа (ОХП) с голям резервоар и удобна дръжка за опъване на лентата.

Скоростта на подаване се регулира от контролния панел на режещата машина. Можем да избираме между две скорости на режещата лента: 35 и 74 м/мин.

В долно положение на рамото (след рязане на материала), задвижването на режещата лента и охладителната система се изключват автоматично.

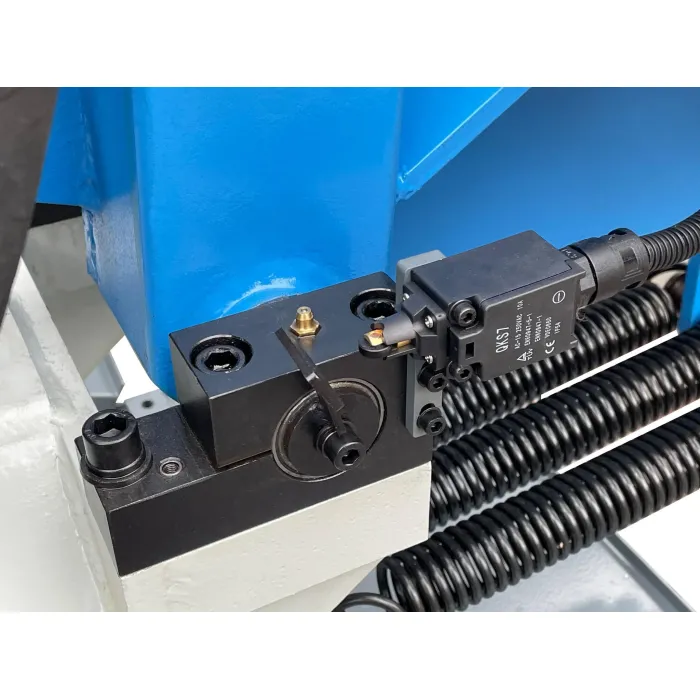

Безопасността ще бъде осигурена от капаците на режещата лента и микропревключвателите, които спират работата на двигателя след края на цикъла на рязане или отварянето на някой от капаците, допълнителна защита се състои в автоматично изключване на режещия инструмент в случай на скъсване на режещата лента.

Двигателят е оборудван с термични предпазители от ново поколение.

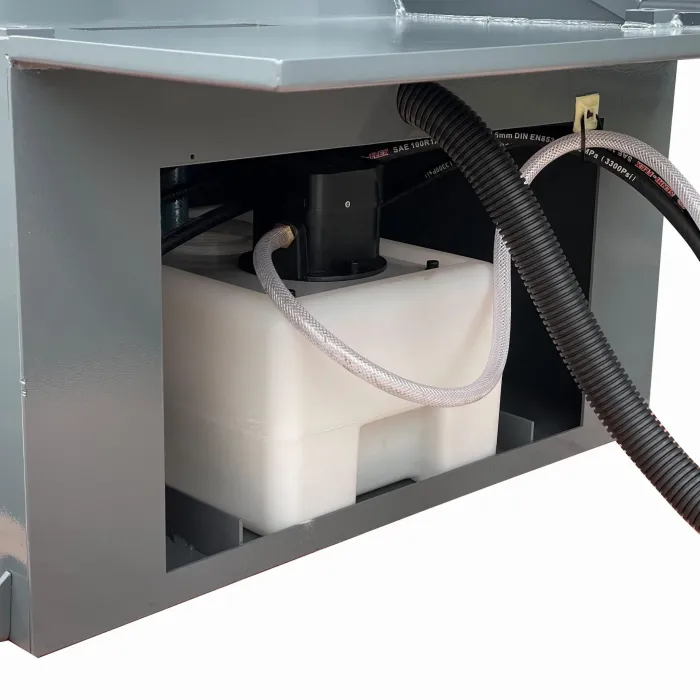

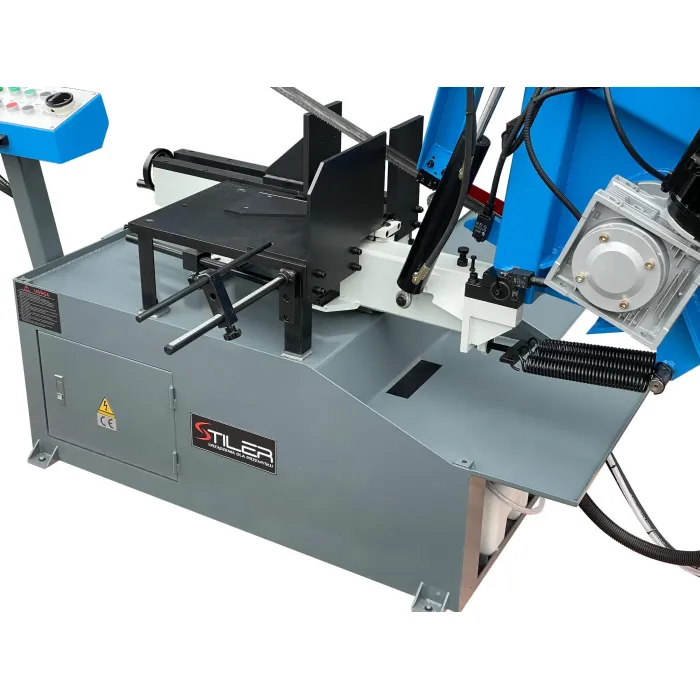

Основата е изградена като твърдо тяло, заварено от стоманени листове. Вътре има отделен резервоар за охлаждаща течност с електропомпа и голям дренажен съд.

Дизайнът на горната част на основата осигурява басейн за оттичане на охлаждащата течност и улавяне на стружките, получени по време на рязането на материала.

Към основата е прикрепена СТОМАНЕНА конструкция с въртящо се рамо и контролен панел на отделен пиедестал.

В процеса на рязане основното движение на рязане е движението на режещата лента и движението на рамото надолу.

Скоростта на падане на рамото (скорост на рязане) се регулира от хидравличен задвижващ механизъм.

Задвижването от двигателя към ремъчната задвижваща ролка се предава посредством червячна и ремъчна предавка, която не изисква поддръжка.

Мотор:    2,8 kW
Захранване:    400V, 3 фази
Размери на режещата лента:    4405x34x1,1 мм
Регулиране на спускането на рамото:    Хидравличен цилиндър
Скорост на режещата лента:    48/70 м/мин
Тегло:    590 кг

Диапазон на рязане
ЪГЪЛ    ТРЪБА     ФОРМА     КВАДРАТ
0º              ø400    550 x 360    360 x 360
45º            ø340    400 x 340    340 х 340
55°            ø260    340 x 260    260 х 260
