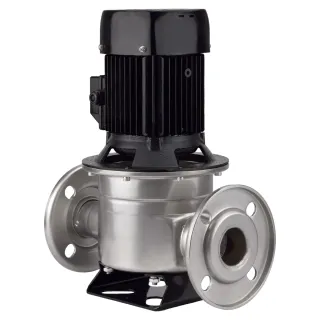

Циркулационна помпа IBO IGDL 40-16-0,75/ 0,75 kW, 400 V

Циркулационна помпа IBO IGDL 40-16-0,75/ 0,75 kW, 400 V

Помпата IBO IGDL трябва да бъде инсталирана по начин, който осигурява лесен достъп за обслужване, стабилна основа и правилно обезвъздушаване на системата. Преди пускане в експлоатация на системата се уверете, че флуидът отговаря на изискванията на производителя (чиста вода без твърди примеси, подходяща твърдост при по-високи температури) и че се поддържа необходимото минимално входно налягане от смукателната страна. Препоръчително е да се използват допълнителни компоненти, като спирателни вентили, цедки и предпазни фитинги, избрани от проектанта или монтажника въз основа на специфичните системни изисквания – съдържанието е базирано на общи данни.

Помпата IBO IGDL е ефикасна, многостъпална помпа за студена и топла вода, предназначена за подаване и повишаване на налягането във водоснабдителни, отоплителни и промишлени инсталации, където е необходима надеждна циркулация на чиста вода в широк температурен диапазон.

Подходяща за
Монтажници и изпълнители – доказано решение за изграждане и модернизация на ВиК, отоплителни и ОВК инсталации в жилищни и търговски сгради, с гаранция за стабилни работни параметри.
Управители на многофамилни сгради и търговски обекти – ефективно повишаване на водното налягане и осигуряване на комфорт на потребителите във високи сгради и обширни системи за топла и студена вода.
Промишленост и производствени предприятия – надеждна циркулация на течности в технологични системи, охладителни кръгове и водоснабдяване на котли, използвайки високоенергийно ефективна помпа.
Фермери и ферми – могат да се използват в напоителни системи, водоснабдителни системи и системи, поддържащи работата на технологични устройства.
Системни проектанти – универсална помпа за проекти, изискващи надеждна работа с чиста вода, дори при повишени температури, с ясно определени изисквания за входно налягане.
Приложение
Системи за водоснабдяване и повишаване на налягането във високи сгради, електрозахранване на водоснабдителни инсталации и системи за разпределение на вода за комунални услуги.
ОВК и отоплителни инсталации, включително циркулация на студена и топла вода, котелни кръгове и сътрудничество с топлообменници и вентилационни агрегати.
Индустриални циркулационни системи, системи за циркулация на технологична вода и системи, поддържащи работата на производствено оборудване.
Системи за противопожарна защита, резервни и спомагателни системи за водоснабдяване, както и инсталации в обществени сгради.
Селскостопанско напояване, напоителни системи и транспортиране на чиста вода от резервоари, резервоари и системи за съхранение.
Помпата IBO IGDL ще докаже своята стойност навсякъде, където е необходима надеждна помпа за чиста вода за битови, промишлени, отоплителни и напоителни приложения.

Характеристики, описание и технически данни
Помпата IBO IGDL е модерна, многостъпална помпа, предназначена за изпомпване на чиста вода, предназначена за инсталации, изискващи едновременно висока ефективност и устойчивост на повишени температури на флуида. Устройството може да работи както със студена, така и с топла вода, при условие че средата е без влакна и твърди частици, а топлата вода е мека, което означава, че има ниско съдържание на разтворими калциеви и магнезиеви съединения.

Типичните приложения включват подаване и повишаване на налягането на вода във високи сгради, работа като компонент на тръбопроводни опорни системи, ОВК и отоплителни системи, както и циркулация на топла и студена вода в жилищни и промишлени системи. Помпата може да се използва и за захранване на котли и в промишлени циркулационни системи, където се изискват стабилни параметри на дебита и налягането.

Конструкция и материали
Помпата IBO IGDL е конструирана с използване на издръжливи материали, за да осигури дълготрайна и безпроблемна работа. Корпусът на помпата, дифузорът, междинната стена и задният капак са изработени от неръждаема стомана AISI 304, което осигурява висока устойчивост на корозия и безопасна работа с чиста битова вода. Корпусът на двигателя е изработен от алуминий, съчетаващ отлично разсейване на топлината с относително ниско тегло.

Корпус на двигателя: алуминий.
Заден капак, междинна стена, дифузьор, тяло на помпата: неръждаема стомана AISI 304.
Опора на корпуса на помпата: стомана.
Механично уплътнение: графит, силициев карбид, FKM уплътнение (устойчиво на високи температури и много среди).
Благодарение на използването на висококачествено механично уплътнение с графитни и силициево-карбидни елементи и FKM уплътнение, помпата е правилно защитена срещу течове и е пригодена за работа с повишена температура на средата, като същевременно поддържа висока херметичност.

Параметри на двигателя и електрическата инсталация
Помпата IBO IGDL е оборудвана с високоефективен електродвигател IE3, което води до по-ниска консумация на енергия, като същевременно се поддържат необходимите работни параметри. Двигателят е със степен на защита IP55, осигуряваща ефективна защита срещу проникване на прах и водни струи, и има изолация клас F, позволяваща работа при повишени температури на намотките. Режимът на работа на двигателя е проектиран за непрекъсната употреба в типични водни и отоплителни системи (подробни стойности за мощност, напрежение и честота трябва да се видят в каталожната карта или табелата с данни на конкретния модел – съдържанието е базирано на общи данни).

Високоефективен двигател: клас на ефективност IE3.
Клас на защита: IP55.
Клас на изолация: F.
Режим на работа: непрекъснат
Работни условия и експлоатационни параметри
Помпата IBO IGDL е проектирана да работи с чиста вода, без влакна, пясък или други твърди частици, което е от решаващо значение за защитата на хидравличните компоненти и уплътнения. За работа с гореща вода е необходима мека вода, което намалява риска от образуване на котлен камък и удължава живота на помпата и системата.

Среда: чиста вода, без влакна и твърди частици.
Топла вода: необходима е мека вода (ниско съдържание на разтворими калциеви и магнезиеви съединения).
За да се осигури безпроблемна работа и да се избегне кавитация, е необходимо да се поддържа минимално входно налягане от смукателната страна в зависимост от температурата на флуида.

За средна температура до 75°C: минималното входно налягане от смукателната страна е 0,4 бара при височина на водния стълб от 4 м.
За средна температура от 90°C: минималното входно налягане от смукателната страна е 0,7 бара при височина на водния стълб от 7 м.
Изборът на подходящо входно налягане и височината на монтаж на помпата спрямо водната повърхност трябва да се проверяват всеки път на етапа на проектиране на инсталацията, като се вземат предвид загубите на налягане в инсталацията и специфичността на източника на енергия.

За дългосрочна употреба на помпата IBO IGDL се препоръчват периодични проверки на системата, включително тестване за течове, тестване на състоянието на уплътненията и електрическите параметри на двигателя. Редовната поддръжка в съответствие с инструкциите на производителя ще поддържа високата хидравлична и електрическа ефективност на устройството в продължение на много години.

Напор: 18,0 м
Капацитет: 250,0 л/мин
Мощност: 0,75 kW
Захранване: 3~400V
Честота: 50 Hz
Консумиран ток: 1.64 A
Обороти на двигателя: 2900 об/мин
Размери: 405/305/210 мм
Тегло: 14,6 кг
