Инверторен интелигентен контролер IBO IVR-X/ 2.2kW

Инверторен интелигентен контролер IBO IVR-X/ 2.2kW

IPRO IVR-X е интелигентен контролер за водна помпа, базиран на инвертор, проектиран за директно свързване на помпата. Той поддържа постоянно, зададено водно налягане чрез промяна на скоростта на двигателя. Устройството използва технология SPWM (синусоидална импулсно-широчинна модулация) и VVVF (волтажно/честотно ) управление , анализирайки налягането в реално време и регулирайки честотата на захранване на двигателя спрямо текущото системно търсене. IPRO IVR-X е инвертор – интелигентен контролер за водна помпа, който чрез регулиране на оборотите на двигателя поддържа постоянно, предварително зададено водно налягане, като същевременно повишава енергийната ефективност и нивото на защита на цялата система.

Приложение
Професионални водоснабдителни инсталации в промишлени, селскостопански, животновъдни и обществени сгради, изискващи стабилно мрежово налягане.
Честотно контролирани потопяеми и повърхностни помпени агрегати, работещи в едно- и многопомпени системи с контрол на налягането в реално време.
Системи за водоразпределение в складове, логистични центрове и цехове, където е необходимо да се ограничи водният удар и да се предпази от работа на сухо.
Инсталации с повишени изисквания за защита на помпите и енергията, в които модулът IPRO IVR-X действа като централен контролер с PID функции и RS485 комуникация.

Сред ключовите характеристики на IPRO IVR-X е повишената му енергийна ефективност – в сравнение с традиционната система за включване/изключване, системата за постоянно налягане с честотен преобразувател позволява икономии на енергия от приблизително 30–60% . Контролът на скоростта на помпата стабилизира налягането, намалявайки консумацията на вода и електроенергия, а също така намалява средния въртящ момент и натоварването на вала, което се изразява в по-дълъг живот на помпата. Функцията за плавен старт и спиране намалява хидравличния удар в системата.

Контролерът IPRO IVR-X осигурява цялостна защита на помпената система, включително защита от претоварване, пренапрежение, понижено напрежение, късо съединение, блокиран ротор и работа на сухо. Защитата от работа на сухо може да се активира без необходимост от сондажи, въз основа на анализ на честота, ток и налягане. Тези функции са конфигурируеми в групи параметри P0 и P1, където са налични настройки като прагове на налягане, времена на закъснение на алармата, прагове за откриване на недостиг на вода и автоматично нулиране.

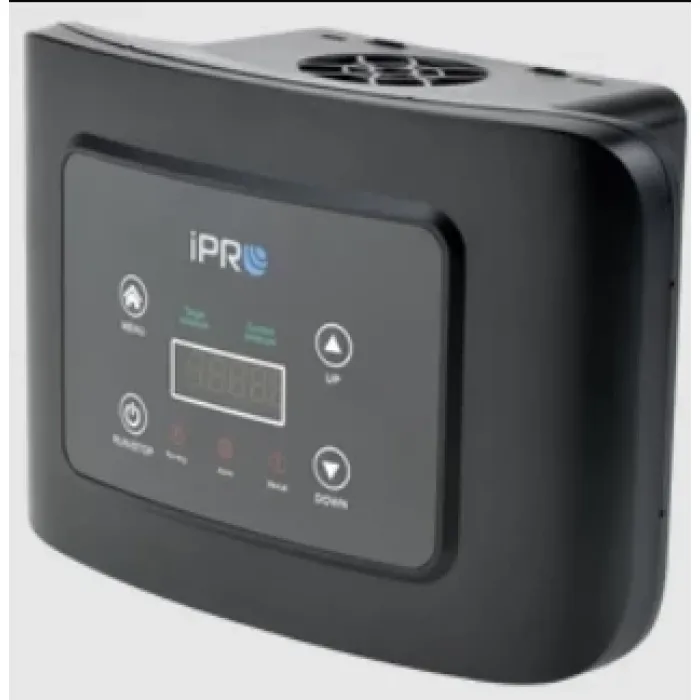

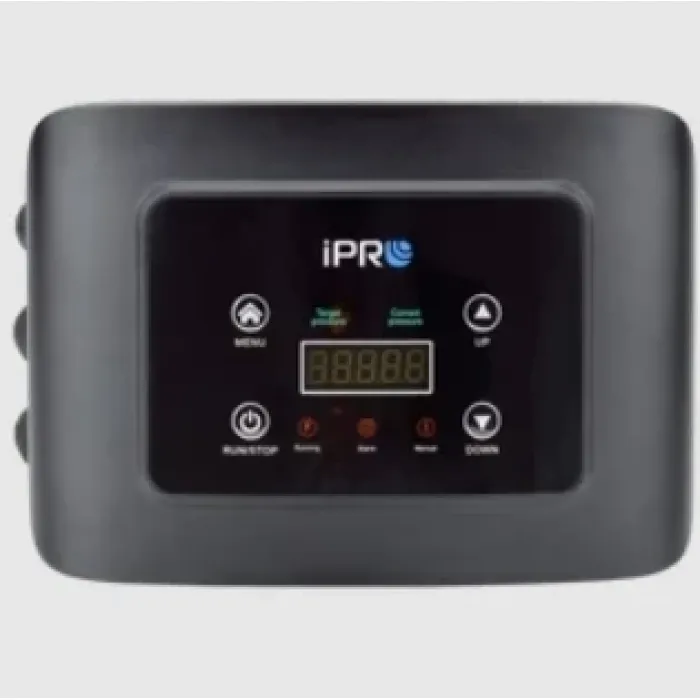

IPRO IVR-X работи като регулатор на налягане с PID алгоритъм , позволяващ задаване на целево налягане, отклонения от налягането, параметри за заспиване и събуждане, както и функция против замръзване. Вграденият контролен панел позволява конфигуриране на устройството чрез клавиатурата (MENU, RUN/STOP, бутони нагоре/надолу), показвайки целевото и текущото налягане, работното състояние (RUN/SLEEP), алармите и ръчния/автоматичния режим.

Като производител, ние сме проектирали работа с множество помпи – IPRO IVR-X може да управлява комплекти от до шест помпи чрез RS485 комуникация , с функция на главна помпа, подпомпи и резервно главно устройство. Параметър P0-47 ви позволява да дефинирате ролята на инвертора (главен, подчинен 11–15) и системата автоматично управлява последователността на стартиране, въртенето на помпите и поемането на контрола в случай на повреда на главното устройство.

Електрически, IPRO IVR-X се захранва от входно напрежение 1×230 V ±15% 50/60 Hz и генерира изходно напрежение 3×230 V 0–50/60 Hz , за помпи с диапазон на мощност 0,75–2,2 kW и консумиран ток 4,5–10 A. Степента на херметичност на корпуса е IP54 , което позволява монтаж в сухи, добре проветриви закрити помещения, като същевременно се поддържат изискванията за околна температура от 0°C до +40°C. Размерите на версията с мощност 2,2 kW са приблизително В 210 мм, Ш 146 мм, Д 121 мм .

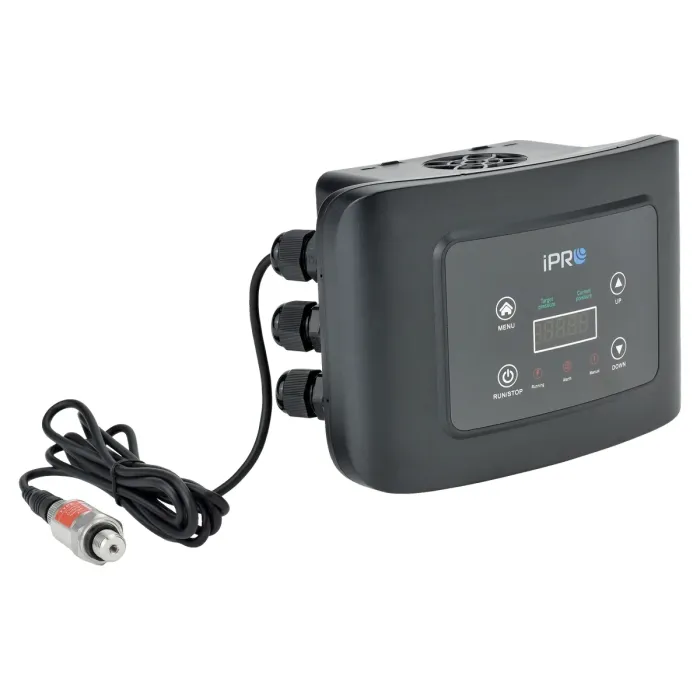

Устройството е оборудвано с главни захранващи клеми (L, N, PE) и изходни клеми U, V, W за свързване на двигателя на помпата, както и с набор от управляващи клеми ( DI1, DI2, AI, +VO, GND, S+, S- ), позволяващи свързването на сензор за налягане (4-20 mA или 0-10 V), сигнали за старт/стоп и RS485 комуникация. По подразбиране контролерът работи със сензор за токово налягане 4-20 mA, а типът обратна връзка може да се превключва с помощта на параметър P0-04.

Ръководството за IPRO IVR-X описва подробно схемите за свързване на помпи 1x230V (клеми U, V) и 3x230V (U, V, W), заедно със сензор за налягане, разширителен съд, възвратен клапан и манометър. Включва също препоръки за дължина на кабела, EMC филтри и монтаж на инвертор. Производителят подчертава важността на правилното заземяване, разделянето на захранващите и управляващите кабели, избягването на висока влажност и източници на електромагнитни смущения и извършването на работа само при изключено захранване.

Мощност: 2,2 kW
Честота: 50 Hz
Консумиран ток: 10.0 A
Размери: 100/140/205 мм
Тегло: 1,4 кг
