Спирателен вентил със задвижка - затворен IBO MIX 1 UNI CONTROL DN25/ 230V

Спирателен вентил със задвижка - затворен IBO MIX 1 UNI CONTROL DN25/ 230V

Управляващият сигнал на задвижващия механизъм се предлага в конфигурация с един корпус - 2-проводна и 3-проводна (2P/3P) , благодарение на което инсталаторът може да избере метод на управление, подходящ за дадено приложение или система за управление. Задвижващият механизъм автоматично разпознава типа на кабелната връзка. При версията за управление 2-точкова се предлагат два варианта: NO (нормално отворен) и NC (нормално затворен), които определят положението на вентила при липса на управляващ сигнал. По време на нормална работа вентилът винаги се нуждае от захранване.

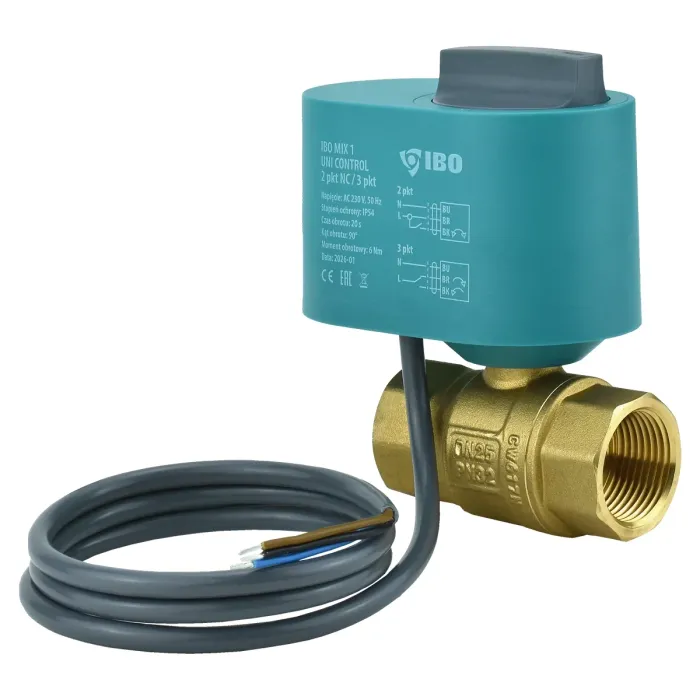

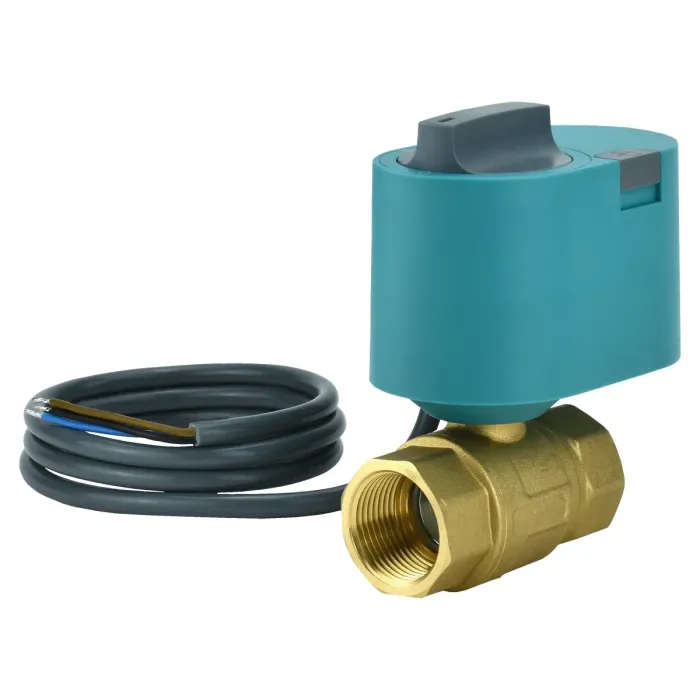

Зоновият вентил IBO MIX 1 UNI CONTROL е спирателен вентил с електрически задвижващ механизъм, предназначен за затваряне на подаването на флуид във водопроводни, отоплителни, климатични и вентилационни инсталации, както и в термопомпени системи и системи за контрол на течове. Вентилът се доставя в комплект с електрически контролер (задвижващ механизъм), който позволява автоматична работа в съответствие с нуждите на свързаното устройство или регулатор, към който е свързан.

Механизмът на задвижващия механизъм позволява и ръчно управление - просто натиснете бутона на превключвателя, за да отключите възможността за завъртане на копчето и промяна на позицията на топката на вентила; освобождаването на бутона автоматично връща в автоматичен режим. Ергономичната форма на копчето осигурява комфортна работа, а дизайнът на задвижващия механизъм го предпазва от автоматично разединяване от вентила. Максималното диференциално налягане за вентила MIX 1 е 600 kPa (6 бара) .

Задвижващият механизъм HELM OF 1 UNI се захранва с напрежение 230V/50Hz , има степен на защита IP54 , диапазон на околната температура 0–60°C и захранващ кабел 3 × 0.75 мм с дължина около 100 см . Времето за оборот е 20 оборота в минута при ъгъл на завъртане 90°, корпусът е изработен от материал PC+10%GF , а въртящият момент на двигателя е 6 Nm .

Вентил MIX 1 UNI се характеризира с максимално работно налягане 32 бара (3,2 MPa) и максимална работна температура 120°C , с допустима концентрация на гликол до 50% . Максималното диференциално налягане е 6 бара (0,6 MPa) . Коефициентите KVS за отделните диаметри са: DN15 (½”) – 20 m³/h , DN20 (¾”) – 45 m³/h , DN25 (1”) – 60 m³/h . Корпусът на вентила и сферата/валът са изработени от месинг по стандарт EN 12165, CW617N , а резбата на вентила е вътрешна резба (Rp) .

Ръководството включва също описание на електрическите връзки за 2-точковото (NC/NO) и 3-точковото управление , заедно с обозначенията на клемите ( C, N, L, L1 ) и цветовете на проводниците ( BK, BU, BR ), както и описание на посоките на въртене при подаване на фазата към съответните клеми. От съображения за безопасност, всички монтажни, сервизни и електрически свързващи работи могат да се извършват само от лица с подходяща квалификация по електроинсталация и санитария, в съответствие с приложимите разпоредби.

Производителност: 1000,0 л/мин.
Честота: 50 Hz
Размери: 140/112/65 мм
Тегло: 0,9 кг
