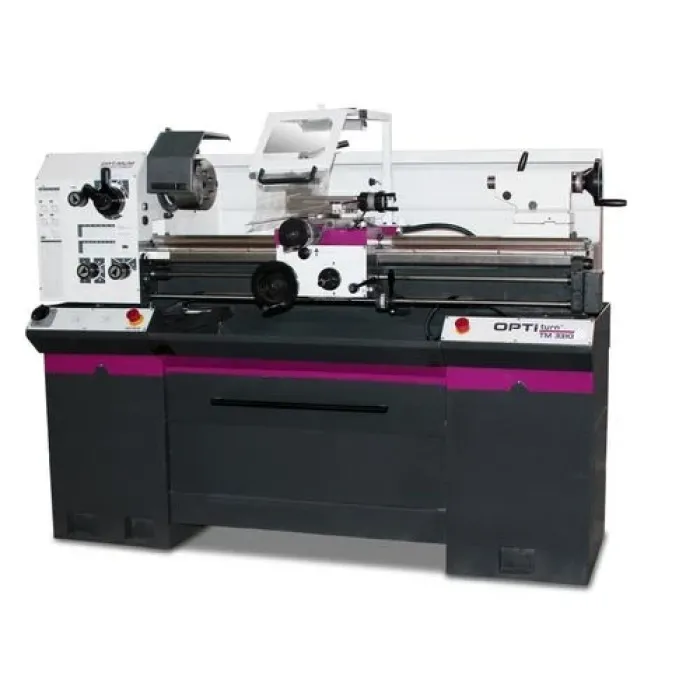

Струг за метал Optimum OPTIturn ТМ 3310/ 1,5kW/400V

Струг за метал Optimum OPTIturn ТМ 3310/ 1,5kW/400V

Машината е изградена върху стабилна стоманена основа. Направляващите по оста Z са закалени и шлифовани, а супортът е прецизно обработен за плавно и точно движение. Гарантираната концентричност на челото на шпиндела е по-добра от 0.015 mm. Главният шпиндел е закален и монтиран в регулируеми прецизни конусно-ролкови лагери. Тази машина е проектирана за потребители, които изискват безкомпромисна точност и надеждност. Съчетавайки здрава конструкция с модерна електроника, моделът предлага изключителна стабилност и дълъг експлоатационен живот.

Високоефективна предавателна кутия: Подавателният механизъм работи изключително тихо благодарение на заоблените зъбни колела, работещи в маслена баня.

Управление и ергономичност
Интуитивен контрол: Превключването на посоката на въртене (ляво/дясно) е разположено директно върху супорта за максимално удобство.

Фини настройки: Ръчните колела разполагат с регулируеми скали с деления 0.04 / 0.02 mm, позволяващи микроскопична точност при работа.

Гъвкавост: Машината е оборудвана с четворен ножодържач и лост за лесен избор между надлъжно и напречно подаване.

Безопасност и Електроника
Машината отговаря на най-съвременните европейски стандарти за безопасност:

Двуканална защитна електроника и 24V DC електрическа система.

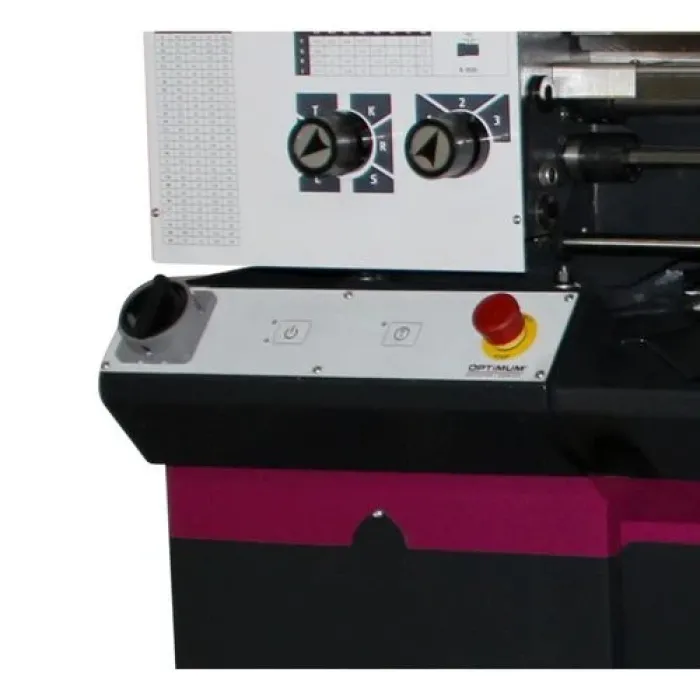

Аварийна защита: Бутони за аварийно спиране, разположени отляво и отдясно, плюс електрическа спирачка на главния двигател и защитен прекъсвач на мотора.

Безопасни ръчни колела: Оборудвани с функция за изключване съгласно EN23125 по осите X и Z.

Сертифицирани компоненти: Превключватели с тестван жизнен цикъл в съответствие с EN ISO 13849.

Този струг е идеалното решение за прецизна металообработка, съчетаващо индустриална мощ с изтънчена прецизност.

Комплекта включва:

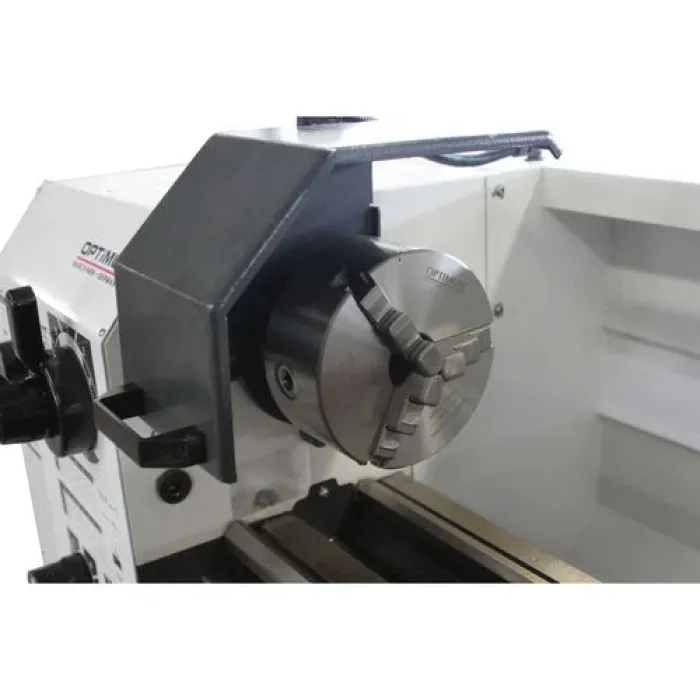

Тричелюстен патронник Ø 160 mm, No. 4

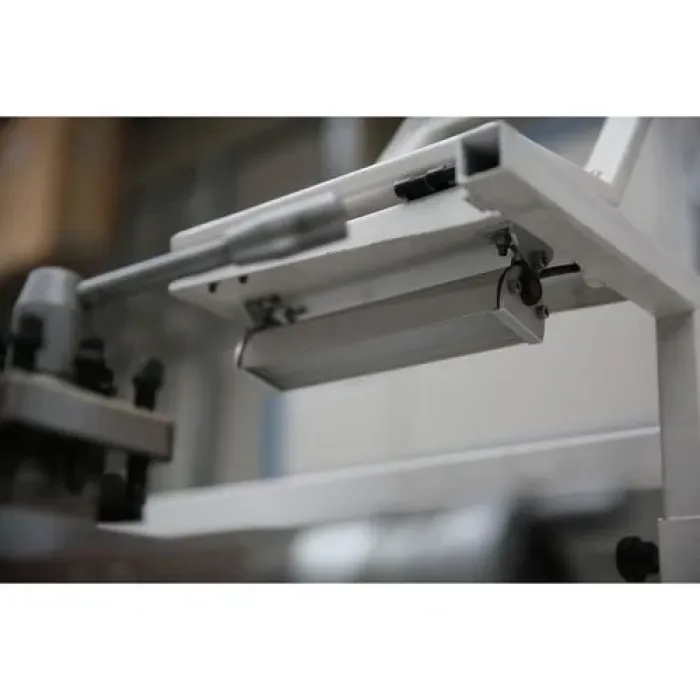

LED осветление за машината
Преходна втулка MK 5 / MK 3
Неовъртящ се център MK 3
Четворен ножодържач 16 mm
Комплект сменяеми зъбни колела (за лири)

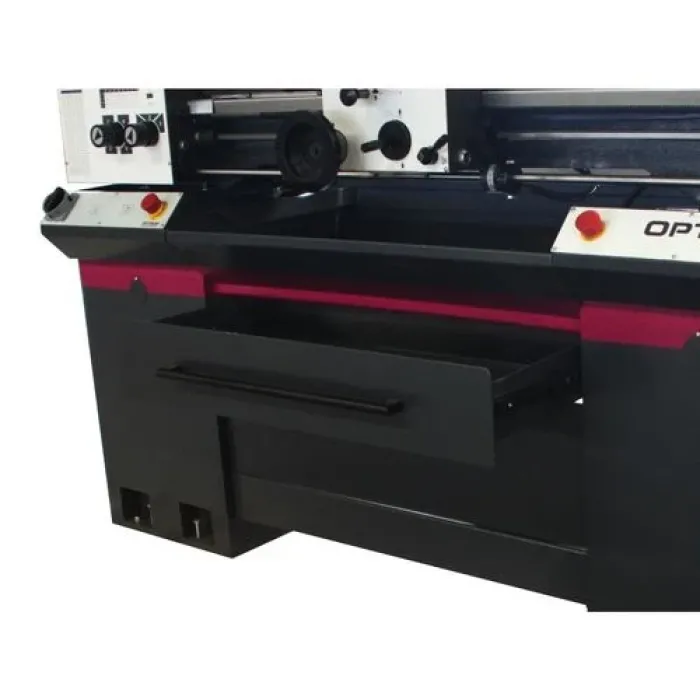

Машинна база (стойка/фундамент)
Първоначално зареждане с висококачествено масло
Обслужващи инструменти

Мощност на задвижващия двигател: 1,5 kW
Захранващо напрежение: 400 V
Честота на мрежата: 50 Hz
Диапазон на надлъжно подаване: 0,02 – 0,4 мм/об.
Брой надлъжни подавания: 24
Диапазон на напречно (челно) подаване: 0,01 – 0,2 мм/об.
Брой напречни подавания: 32
Метрична стъпка: 0,4 – 10 мм/об.
Брой метрични стъпки: 29
Инчова стъпка: 56 – 4 навивки/1"
Брой предавки: 9 степени
Обороти: 65 – 2000 мин⁻¹
Шпиндел
Захващане на шпиндела: Camlock DIN ISO 702-2 No. 4
Отвор на шпиндела/диаметър на пръта: 38 мм
Макс. височина на държача за инструменти: 16 мм
Конус на шпиндела: MK 5
Задно седло
Захващане (конус): MK 3
Ход на пинолата: 100 мм
Диаметър на пинолата: 38 мм
Ход на горното супортно ножче: 90 мм
Ход на напречното супортно ножче: 168 мм
Ход на надлъжния супорт (шейната): 850 мм
Височина на центъра: 165 мм
Разстояние между центрите: 1000 мм
Макс. диаметър на обработка над леглото: 330 мм
Макс. диаметър на обработка над напречния супорт: 216 мм
Ширина на леглото: 190 мм
Размери и тегло
Максимална височина (DPA): 1590 мм
Дължина (прибл.): 1760 мм
Ширина/Дълбочина (прибл.): 745 мм
Височина (прибл.): 1320 мм
Тегло (прибл.): 469 кг
