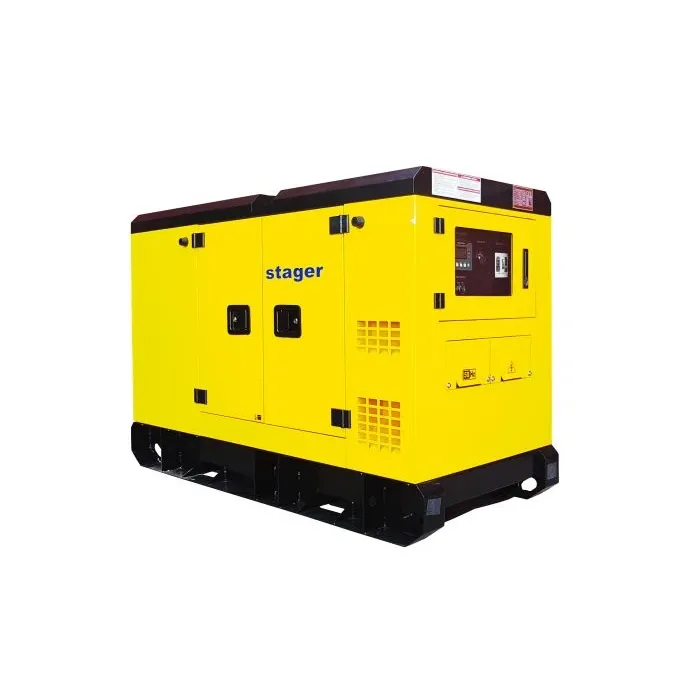

Трифазен дизелов генератор Stager YDY248S3/ 248kVA

Трифазен дизелов генератор Stager YDY248S3/ 248kVA

Шумоизолираният генератор е с мощен дизелов двигател, който се отличава с голямата си икономичност. Генератора е със звукоизолиран корпус с врати за достъп за интервенции по поддръжката и ремонти. Вратите за достъп на генератора са оборудвани с гумени уплътнения. Странични гумени подложки за вратите на генератора, предотвратяващи случайно удряне на генератора при пълното им отваряне.

LCD дисплей, който позволява лесен преглед на информацията, резолюция 132 х 64 пиксела;
Комуникационният порт RS485 позволява 3 "дистанционни" функции чрез протокола MODBUS;
Функция за контрол и защита: автоматичен старт/стоп на генератора, прехвърляне на натоварването (ATS контрол) и показване на грешка и защита;
Настройка на параметри: позволява на потребителя да променя настройките и да ги съхранява на карта с памет. Параметрите няма да бъдат загубени дори когато е изключен. Параметрите могат да се задават не само от предния панел, но и да се регулират чрез USB интерфейс (или RS485 интерфейс) с помощта на компютър;
Множеството сензори за температура, налягане и ниво на гориво могат да се използват директно, параметрите могат да се определят от потребителя;
Измерване и показване на следните параметри на двигателя: температура, налягане на маслото, ниво на гориво, обороти, напрежение на батерията, напрежение на токоизправителя, брой работни часове, брой стартирания;
Може да измерва и показва параметрите на напрежението, тока, честотата, мощността на мрежата/генератора.

Алтернатор Y274J, степен на защита IP23, клас на изолация H;
Антивибрационни подложки;
Сух въздушен филтър, горивен филтър, маслен филтър;
Резервоар за гориво с достъп с ключ;
Мрежов ключ;
Бутон за аварийно спиране, монтиран от външната страна на кутията;
Защитни капаци за електрически клеми (за ограничаване на достъпа или случайно докосване)
Звукоизолиран корпус с врати за достъп за интервенции по поддръжката и ремонти;
Вентилационни отвори, оборудвани със защитна решетка, за да се избегне проникването на големи предмети отвън вътре в генератора;
Прозорец за наблюдение на контролния панел, разположен на заключваща се врата;
Контролен панел SmartGen HGM 4020;
24V стартова батерия, опора и кабели;
Електрическа инсталация, подредена по цветови кодове и номера, които улесняват интервенциите дори от разстояние;
Пръстени за повдигане в горната част на корпуса, а шасито е снабдено със слотове за товарене/разтоварване с помощта на мотокари.
ATS конектор
Батерия
Цифров дисплей
Снабден с предварително нагряване

КОНТРОЛЕН ПАНЕЛ
Панелът SmartGen HGM4020 се използва за автоматично управление и наблюдение на токовия генератор. Може да изпълнява функции като: автоматичен старт/стоп, измерване на данни, защитни аларми и др.
Всички параметри могат да се конфигурират от предния панел или чрез USB интерфейс (или RS485) и компютър. Може да се използва широко във всички видове автоматични системи за управление поради своята компактна структура, прости

Захранващо напрежение: 8 ~ 35 Vdc
Консумирана мощност: < 3W (режим на готовност: ≤ 2W)
Работна температура: (-25 ~ +70)ºC
Честота на алтернатора: 50 / 60 Hz
AC система: 1P2W / 2P3W / 3P3W / 3P4W
Диапазон на входното напрежение на алтернатора
- 3P4W (3-фазен 4 проводника): 15Vac – 360Vac (ph-N)
- 3P3W (трифазен 3 проводника): 30Vac – 620Vac (ph-ph)
- 1P2W (монофазен 2 проводника): 15Vac – 360Vac (ph-N)
- 2P3W (бифазен 3 проводника): 15Vac – 360Vac (ph-N)
Напрежение на датчика за RPM: 1,0 V – 24,0 V (RMS)
Честота на сензора за скорост: 10000 Hz (макс.)
Стартово изходно реле: 5A 28Vdc при изход на източника
Изходно реле за гориво: 5A 28Vdc на изхода на източника
Програмируеми изходни релета: 4 (1A 28Vdc на изхода на източника)
Степен на защита: IP65
AMF: ДА
Откриване и показване на kW/A: ДА
Програмируем интерфейс: USB / RS485
CANBUS порт: ДА
Поддръжка: ДА
Дневник на записите: ДА
Функция за авариен старт: ДА

ГЕНЕРАТОР
Номинална мощност: 225 kVA / 180 kW
Максимална мощност: 248 kVA / 198 kW
Номинално напрежение: 230/400 V
Честота: 50 Hz
Номинален ток: 325 A
Фактор на мощността (cos Φ): 0,8
Капацитет на резервоара за гориво: 430 л
Автономност при 100% натоварване: 7 часа
Ниво на шум LwA: 95 dB(A)
Степен на защита: IP23
Размери (ДxШxВ): 3900x1470x2020 мм
Собствено тегло: 2900 кг
Контролен панел: SMARTGEN HGM 4020

АЛТЕРНАТОР
Модел на алтернатора: Y274J
Тип окабеляване: Свързване звезда
Номинална мощност: 180 kW
Ефективност: 92.60%
Възбуждане: Самовъзбуждане
TIF (телефонен фактор на влияние): < 50
THF (изкривяване поради хармоници): < 2%
Клас на изолация: H
Степен на защита: IP23
Брой лагери: 1
Фаза / полюси: 3
Фактор на мощността: 0.8
Регулиране на напрежението: Стационарно състояние: ≤±1%, Моментално състояние: 3%
Надморска височина: 1000 м
Превишена скорост (мин-1): 20%

МОТОР
Модел на двигателя: YM6H4LF-D88EF-U2
Тип двигател: Дизелов двигател, 4-тактов, 6 цилиндъра в ред, водно охлаждане
Номинална мощност @1500rpm: 227 kW
Диаметър на отвора x ход: 126x130 мм
Обем на цилиндъра: 9,726 L
Съотношение на компресия: 17.5:1
Тип регулатор: Електронен

СИСТЕМА ЗА ПРИЕМ
Тип засмукване: Турбо вентилатор с допълнителен охладител
Максимално съпротивление при всмукване: 5 kPa
Въздушен поток: 12,6 m³/мин

ИЗПУСКАТЕЛНА СИСТЕМА
Температура на отработените газове (след Turbo): 500ºC
Дебит на отработените газове: 31,8 m³/мин
Обратно налягане макс. изгорели газове: 6 kPa

СИСТЕМА ЗА СМАЗВАНЕ
Капацитет на маслената баня: 13 L
Тип масло: PRO 10W-30
Разход на масло (като % от разхода на гориво): 0,9%
Предупреждение за ниско налягане на маслото: 98 kPa

ОХЛАДИТЕЛНА СИСТЕМА
Обем на охлаждащата течност на двигателя: 23 L
Обем на охлаждащата течност (с радиатора): 57 L
Максимална температура предупреждение за охлаждаща течност: 99ºC
Максимална температура на радиатора: 50ºC

ГОРИВНА СИСТЕМА
Тип на впръскване: Директно впръскване
Разход на гориво (50%): 30.04 L/h
Разход на гориво (75%): 41.46 L/h
Разход на гориво (100%): 56.08 L/h

СТАРТ СИСТЕМА
Мощност на електродвигателя: 7,5 kW
Стартово напрежение: 24 V
Капацитет на батерията: 2x120 Ah
