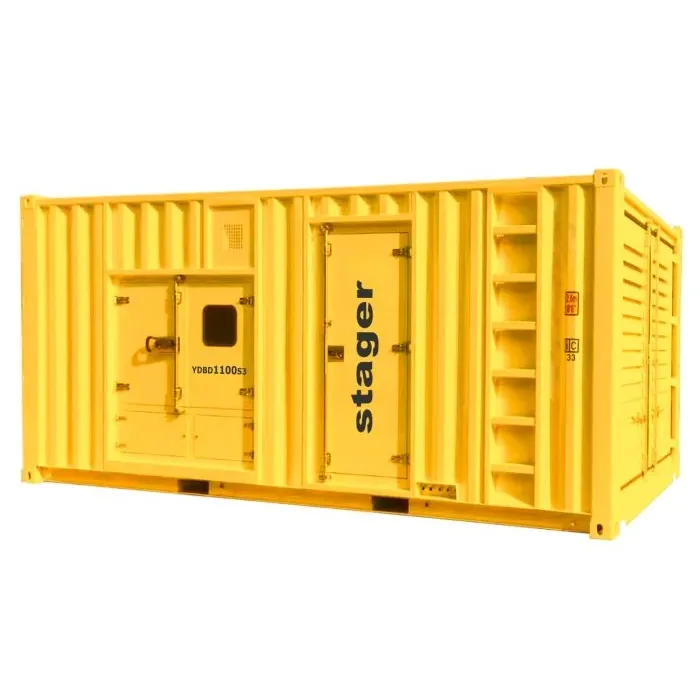

Дизелов генератор за ток Stager YDBD1100S3/ 1100kVA

Дизелов генератор за ток Stager YDBD1100S3/ 1100kVA

Дизеловият шумоизолиран генератор за ток алтернатор Y634E и степен на защита IP23, клас на изолация H. Има антивибрационни подложки, както и сух въздушен филтър, горивен филтър, маслен филтър. Резервоар за гориво с достъп с ключ, мрежов ключ. Генератора разполага със защитни капаци за електрически клеми (за ограничаване на достъпа или случайно докосване). Той е със звукоизолиран корпус с врати за достъп за интервенции по поддръжката и ремонти. Вентилационни отвори, оборудвани със защитна решетка, за да се избегне проникването на големи предмети отвън вътре в генератора. Прозорец за наблюдение на контролния панел, разположен на заключваща се врата. Пръстени за повдигане в горната част на корпуса, а шасито е снабдено със слотове за товарене/разтоварване с помощта на мотокари.

Контролен панел SmartGen HGM 9320;
24V стартова батерия, опора и кабели;
ATS конектор
Батерия
Цифров дисплей
Снабден с предварително нагряване
По избор : ATS

КОНТРОЛЕН ПАНЕЛМ HGM9320 MPU се използва за автоматично управление и наблюдение на генератора на ток. Може да реализира функции като: автоматичен старт/стоп, измерване на данни, защитни аларми и "три дистанционни функции" (дистанционно управление, дистанционно измерване и дистанционна комуникация).
Контролният панел е оборудван с 4,3-инчов LCD екран (480x272 пиксела).
Всички параметри могат да се конфигурират от предния панел или от компютъра през USB (или RS485) порта. Може да се използва широко във всички видове автоматични системи за управление поради своята компактна структура, прости връзки и висока надеждност.

Характеристики:
Голям LCD дисплей, който позволява лесен преглед на информацията, резолюция 480 x 272 пиксела;
Комуникационният порт RS485 позволява 3 "дистанционни" функции чрез протокола MODBUS;
Функция за контрол и защита: автоматичен старт/стоп на генератора, прехвърляне на натоварването (ATS контрол) и показване на грешка и защита;
Настройка на параметри: позволява на потребителя да променя настройките и да ги съхранява на карта с памет. Параметрите няма да бъдат загубени дори когато е изключен. Параметрите могат да се задават не само от предния панел, но и от компютър през USB порта (или RS485 интерфейс);
SMS функция. Когато се активира аларма на генератора, контролният панел може автоматично да изпрати съобщение чрез функцията SMS до макс. 5 телефонни номера. Също така, състоянието на генератора може да се контролира и проверява с помощта на функцията SMS (изисква се GSM порт);
Множеството сензори за температура, налягане и ниво на гориво могат да се използват директно, параметрите могат да се определят от потребителя;
Може да измерва и показва параметрите на напрежението, тока, честотата, мощността на мрежата/генератора.

Важна забележка: Този генератор изисква специфична конфигурация на таблото за автоматизация, извършена от нашите специалисти по време на монтаж/пускане в експлоатация.

ГЕНЕРАТОР
Номинална мощност: 1000 kVA / 800 kW
Максимална мощност: 1100 kVA / 880 kW
Номинално напрежение: 230/400 V
Честота: 50 Hz
Номинален ток: 1443 A
Фактор на мощността (cos Φ): 0,8
Капацитет на резервоара за гориво: 1600 L
Автономност при 100% натоварване: 7,5 часа
Ниво на шум @7m: 86 dB
Степен на защита: IP23
Размери (ДxШxВ): 6058x2438x2896 мм
Собствено тегло: 13500 кг
Контролен панел: SMARTGEN HGM 9320

АЛТЕРНАТОР
Модел на алтернатора: Y634E
Тип окабеляване: Свързване звезда, трифазен 4 проводника
Номинална мощност: 800 kW
Ефективност: 94,3%
Възбуждане: Самовъзбуждане
TIF (телефонен фактор на влияние): < 50
THF (изкривяване поради хармоници): < 2%
Клас на изолация: H
Степен на защита: IP23
Брой лагери: 1
Брой полюси: 4
Фактор на мощността: 0.8
Регулатор на напрежение: AVR
Надморска височина: 1000 м
Превишена скорост (мин-1): 20%

МОТОР
Модел на двигателя: 12M26D968E200
Тип двигател: Дизелов двигател, 4-тактов, 12 цилиндъра във V, водно охлаждане
Номинална мощност @1500rpm: 880 kW
Диаметър на отвора x ход: 150x150 мм
Обем на цилиндъра: 31,8 л
Съотношение на компресия: 15.7:1
Тип регулатор: Електронен


СИСТЕМА ЗА ПРИЕМ
Тип засмукване: Турбо вентилатор с допълнителен охладител
Максимално съпротивление при всмукване: 6,5 kPa
Въздушен поток: 69 m³/мин

ИЗПУСКАТЕЛНА СИСТЕМА
Температура на отработените газове (след Turbo): 550ºC
Дебит на отработените газове: 210 m³/min
Обратно налягане макс. изгорели газове: 7,5 kPa

СИСТЕМА ЗА СМАЗВАНЕ
Капацитет на маслената баня: 160 L
Тип масло: CF
Разход на масло: 0.05 L/h
Предупреждение за ниско налягане на маслото: 200 kPa

ОХЛАДИТЕЛНА СИСТЕМА
Обем на охлаждащата течност на двигателя: 83 L
Обем на охлаждащата течност (с радиатора): 217 L
Максимална температура предупреждение за охлаждаща течност: 100ºC
Максимална температура на радиатора: 103ºC

ГОРИВНА СИСТЕМА
Тип на впръскване: Директно впръскване
Разход на гориво (50%): 120 L/h
Разход на гориво (75%): 170 L/h
Разход на гориво (100%): 210 L/h

СТАРТ СИСТЕМА
Мощност на електродвигателя: 10 kW
Стартово напрежение: 24 V
Капацитет на батерията: 2x200 Ah

Захранващо напрежение: 8 ~ 35 Vdc
Консумирана мощност: < 4W (режим на готовност: ≤ 2W)
Работна температура: (-25 ~ +70)ºC
Честота на алтернатора: 50 / 60 Hz
AC система: 1P2W / 2P3W / 3P3W / 3P4W
Диапазон на входното напрежение на алтернатора
- 3P4W (3-фазен 4 проводника): 15Vac – 360Vac (ph-N)
- 3P3W (трифазен 3 проводника): 30Vac – 620Vac (ph-ph)
- 1P2W (монофазен 2 проводника): 15Vac – 360Vac (ph-N)
- 2P3W (бифазен 3 проводника): 15Vac – 360Vac (ph-N)
Напрежение на датчика за RPM: 1,0 V – 24,0 V (RMS)
Честота на сензора за скорост: 10000 Hz (макс.)
Стартово изходно реле: 16A 28Vdc на изхода на източника
Изходно реле за гориво: 16A 28Vdc на изхода на източника
Програмируеми изходни релета: 6 (7A 28Vdc при източник на изход; 7A 250Vdc изход без напрежение)
Степен на защита: IP65
AMF: ДА
Откриване и показване на kW/A: ДА
Програмируем интерфейс: USB / RS485
CANBUS порт: ДА
Поддръжка: ДА
Дневник на записите: ДА
Функция за авариен старт: ДА
