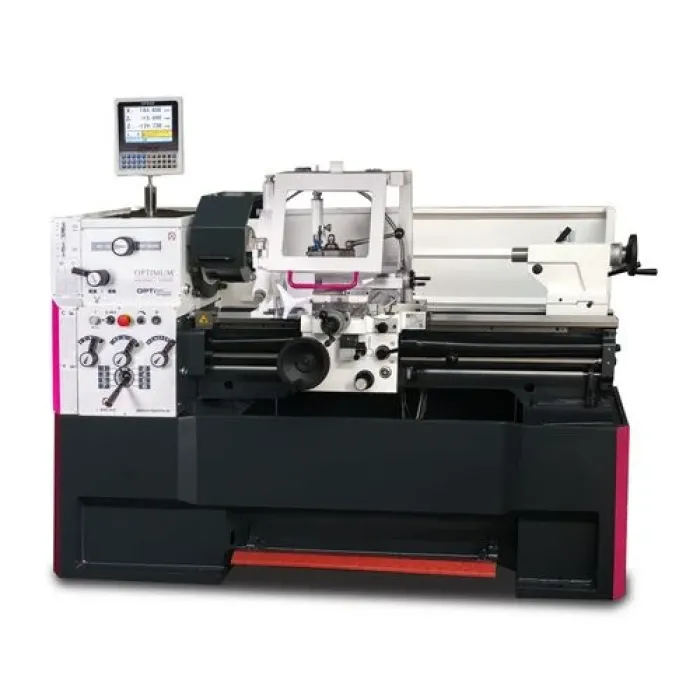

Струг за метал OPTIMUM OPTIturn TH 4215D/ 4.6kW

Струг за метал OPTIMUM OPTIturn TH 4215D/ 4.6kW

Основния шпиндел е в маслена баня. Зъбните колела са добре загладени, закалени и шлифовани с 2 регулируеми прецизни конусни ролкови лагера. Стругът разполага с устройство за охлаждаща течност с отделен резервоар с индикатор за ниво и маслоотделител. Има също и устройство за аварийно спиране с крачен контрол. Стругът за метал е със собствена LED светлина и четворен държач за инструменти. Диапазона на регулиране на горния плъзгач е ± 90 °. Гарантираната концентричност на върха на шпиндела е над 0,015 мм.

• 3-челюстен самоцентриращ патронник BISON Ø 250 мм, No, 6;

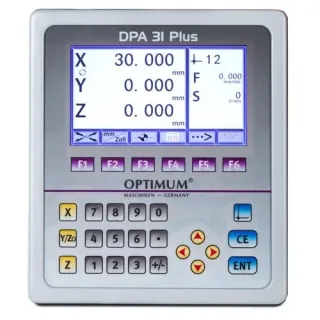

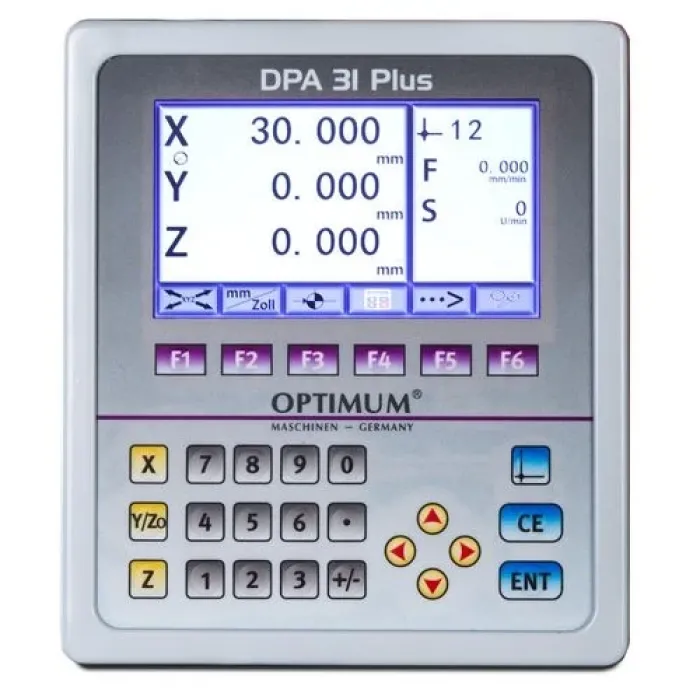

• 3-осна цифрова индикация модел DPA21;
• Въртящ център МК 4 за задното седло;
• Упорен център за шпиндела MК 4;
• Подвижен люнет ø5 мм – ø65 мм;
• Неподвижен люнет ø5 мм – ø85 мм с плоски пиноли;
• Преходна втулка MK 6 / MК 4;
• DC 24 V електрическа система / 24 V DC адаптер;

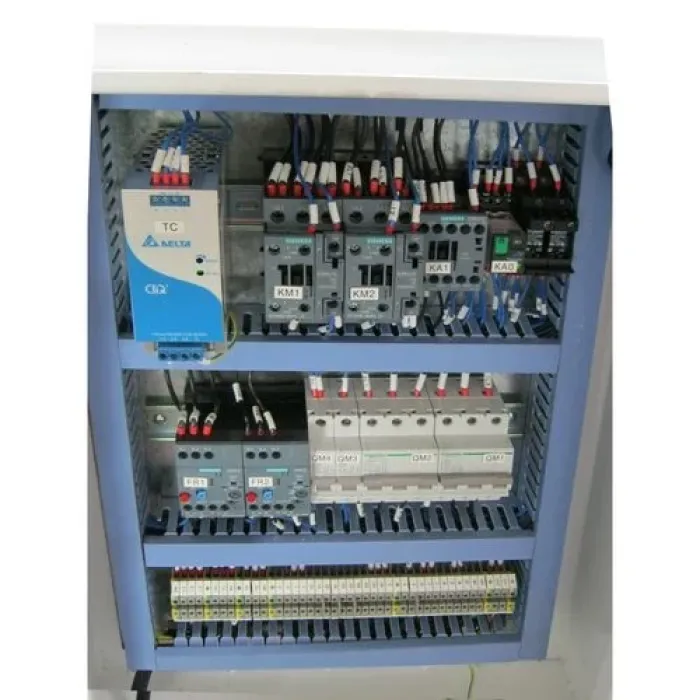

• Всички контактори и релета от Siemens или Schneider;
• Охладителна система;

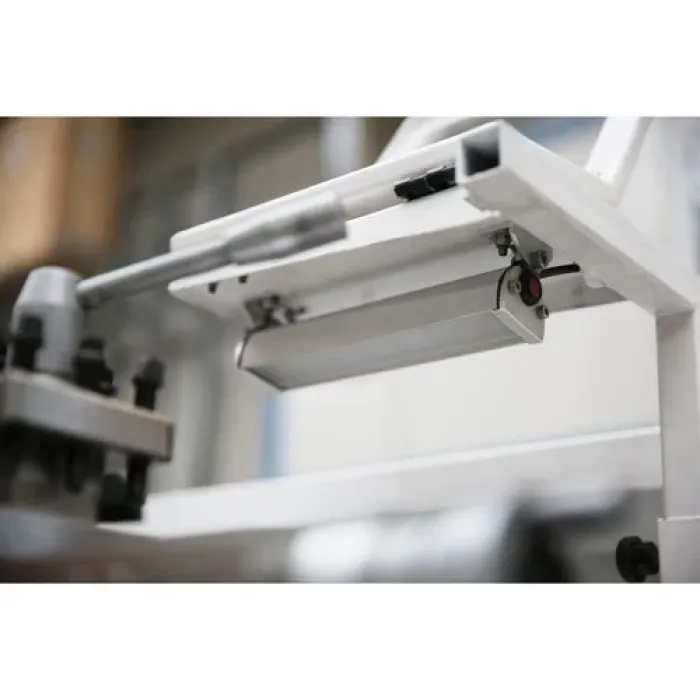

• LED работно осветление;
• Гарантирана концентричност на шпиндела по-добра от 0,015 мм;

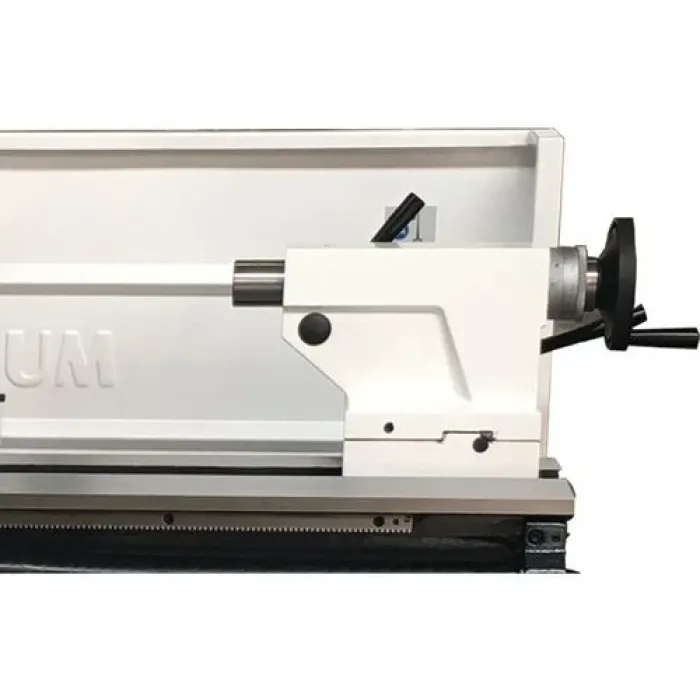

• Регулируемо задно седло ± 10 мм;
• Централизирана смазваща система на направляващите;
• 4-позиционен ножодържач;
• Първоначално зареждане с висококачествено масло;
• Еднопозиционен стоп ограничител;
• Заден предпазен щит по цялата дължина;
• Предпазен щит на ножодържача;
• Предпазен щит на универсала;
• Предпазител на водещия винт;
• Комплект зъбни колела;
• Комплект с инструменти;
• Каталог за резервни части;
• Ръководство за експлоатация;
• CE декларация за съответствие.

• Ел. захранване    400 V / 3Ph ~50 Hz
• Изход на задвижващ мотор    4,5 kW
• Обща номинална стойност    4,6 kW
• Чело на шпиндела    MК 6
• Конус на шпиндела    Camlock DIN ISO 702-2 Nr. 6
• Отвор на шпиндела    52 мм
• Височина на центрите    210 мм
• Междуцентрово разстояние    1500 мм
• Обработваем диаметър     420 мм
• Диаметър над напречната шейна    250 мм
• Диаметър при свален мост    590 мм
• Дължина на свален мост    260 мм
• Широчина на направляващите    250 мм
• Обороти на шпиндела    45 – 1800 об./мин.*(*обороти резерв)
• Ход на кръстатия супорт    140 мм
• Ход на напречната шейна    230 мм
• Обхват на надлъжните подавания    0.05 – 1.7 мм/об.
• Обхват на напречните подавания    0.025 – 0.85 мм/об.
• Обхват на милиметровите резби    0.2 – 14 мм/об.
• Обхват на цоловите резби    72 – 2 нав./1“
• Обхват на диаметралните резби    8 – 44
• Обхват на модулните резби    0.3 – 3.5
• Конус на пинолата    МТ 4
• Диаметър на пинолата    50 мм
• Ход на пинолата    120 мм
• Размери на машината (Д x Ш x В)    2440 x 915 x 1600 мм
• Тегло на машината    1340 кг
