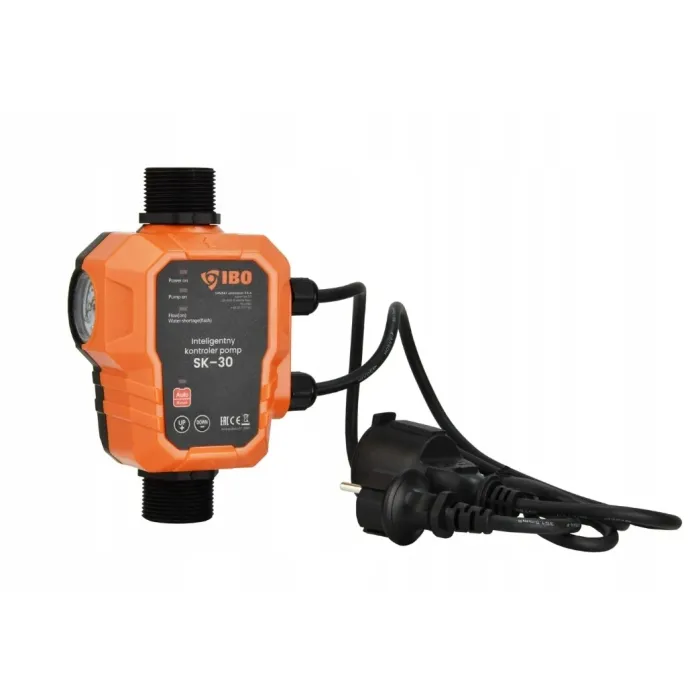

Контролер за помпа IBO SK-30 1"/ до 2.2 kW

Контролер за помпа IBO SK-30 1"/ до 2.2 kW

Контролерът SK-30 е предназначен да управлява помпата чрез включване и изключване на устройството. Включването зависи от спадане на налягането на водата във водопроводната система под минималното налягане, зададено на машината, и от създаването на поток в тръбата, на която е инсталирана машината SK-30. Изключването зависи от спиране на потока на водата в тръбата, на която е инсталирана машината SK-30.

Устройството включва помпата, когато кранът за вода е отворен или пръскачките са отворени, и я изключва, когато кранът или пръскачките са затворени. Устройството има функция за защита от работа на сухо (работа на помпата без вода), т.е. при липса на вода в устройството SK-30, помпата се изключва автоматично, предотвратявайки нейното повреждане. Устройството може да работи директно свързано с помпи, чиито двигатели не консумират повече от 30 A по време на работа.

Устройството предпазва инсталацията от наводняване, дължащо се на малки течове.

Устройството е проектирано да работи с чиста вода без механични примеси.

Характеристики:
Вграден възвратен клапан
Защита от работа на сухо

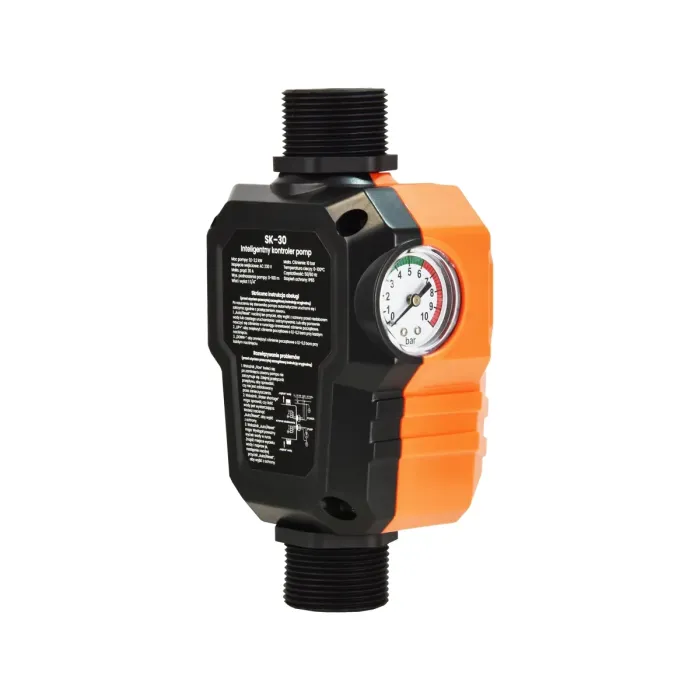

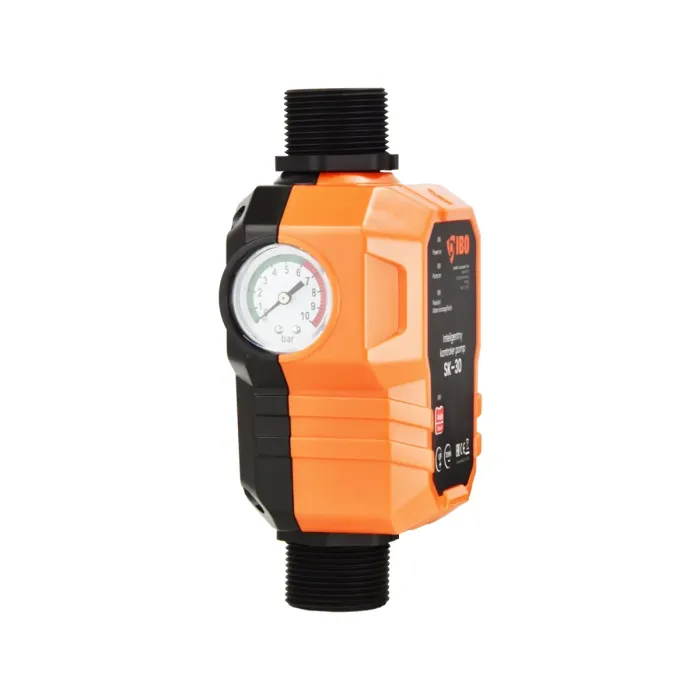

Вграден манометър
Защита от пренапрежение и ниско напрежение

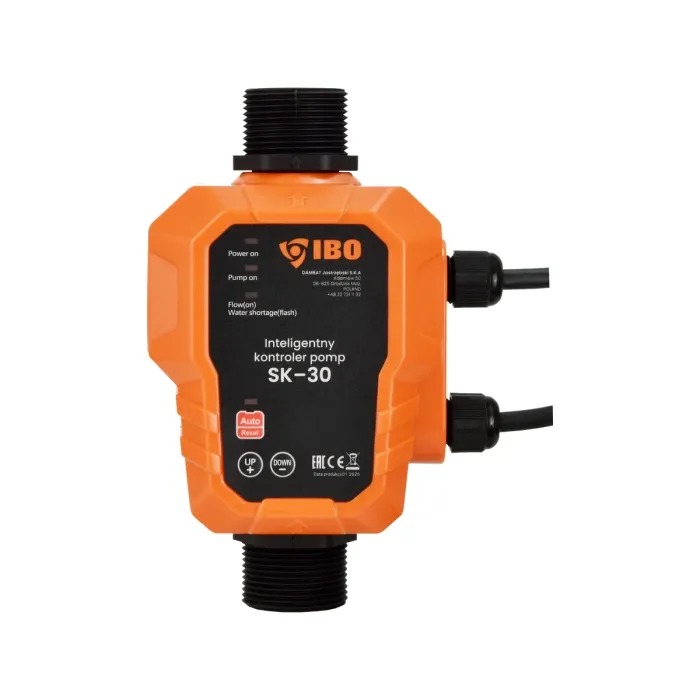

Ръчен превключвател "АВТОМАТИЧНО / НУЛИРАНЕ"
Индикатор за захранване (диод) "Включено"
Индикатор за работа на помпата "Помпа включена"
Мигащ диод, показващ липса на вода "Недостиг на вода (мигане)"
Мигащият светодиод "AUTO / RESET" показва често включване и изключване
Автоматична настройка за инсталация
Инсталация
Устройството може да бъде инсталирано от лице, което е добре запознато с инструкциите за експлоатация и притежава съответната хидравлична и електрическа квалификация.

Устройството може да работи в инсталации, където се изпомпва чиста вода без желязо или железни оксиди. Работата на устройството с мръсна вода ще доведе до неговата повреда.

Устройството трябва да се монтира от страната на налягането на помпата във вертикално положение между помпата и първия консуматор на вода (вижте фиг.).

За да увеличите гъвкавостта на работа, инсталирайте малък разширителен резервоар, например 5 литра.

При монтажа обърнете внимание на посоката на водния поток през устройството. На корпуса има релефна стрелка, показваща правилната посока на потока.

Ако устройството ще работи в инсталация, където налягането е над 10 бара, преди устройството трябва да се монтира редуктор на налягането, за да се намали налягането в него.

Връзките на машина SK-30 към тръбите се уплътняват най-добре с тефлонова лента. Налягането на включване на устройството може да се регулира в диапазона от 0–10 бара. Устройството може да работи с помпа, която ще генерира налягане не по-малко от 2 бара на входа на машина SK-30.

Поради възможни прекъсвания на потока между помпата и устройството, не трябва да се монтират възвратни клапани между тези устройства.

Захранващо напрежение: AC100-240V / 50/60Hz
Максимален ток: 30A
Максимална мощност на контролираната помпа : 0,1-2,2 kW
Степен на защита: IP 65
Максимална температура на водата: 100°C
Допустимо системно налягане: 10 bar
Височина на повдигане: 0-100 м
Вход и изход: 1"
Максимално налягане: 10 bar
