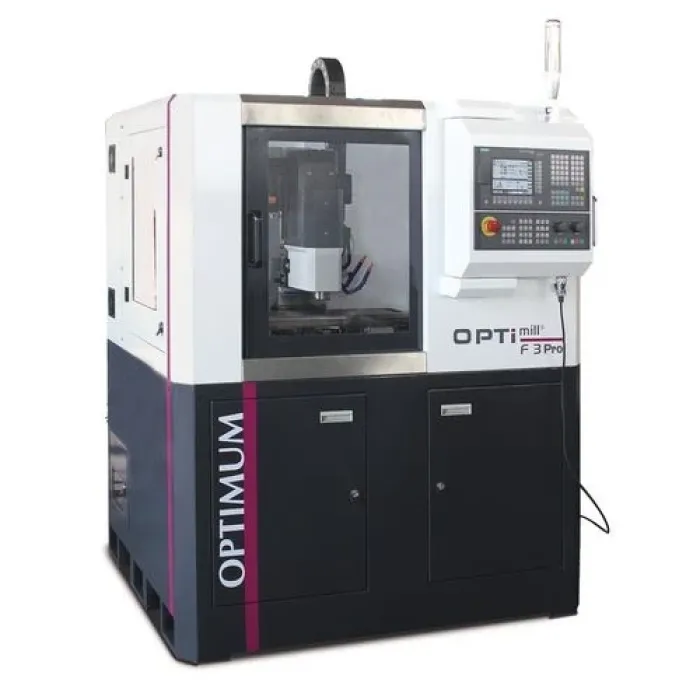

CNC фреза OPTIMUM OPTImill F 3 Pro/ 4.5 kVA/ 400V

CNC фреза OPTIMUM OPTImill F 3 Pro/ 4.5 kVA/ 400V

Тази машина е проектирана за прецизна, автоматизирана обработка на детайли в професионални производствени среди, като предлага изключителна точност и ефективност благодарение на модерните си компоненти. Високотехнологичен, индустриален 3-осов CNC фрезов център (машина с цифрово управление).

Линейно направляващо устройство по всички оси (X, Y и Z): Осигурява изключително бързо движение, висока точност на позициониране и минимално триене, което е от съществено значение за CNC обработката.
Сферичен винт по всички оси (Ball Screws): Осигурява прецизно и плавно движение на масата и шпиндела, елиминира луфта (backlash) и позволява висока динамика и точност на контуриране.
Серво задвижване по всички оси: Мощни и прецизни серво мотори контролират движението по X, Y и Z оси, осигурявайки бързо ускорение и прецизен контрол на позицията.

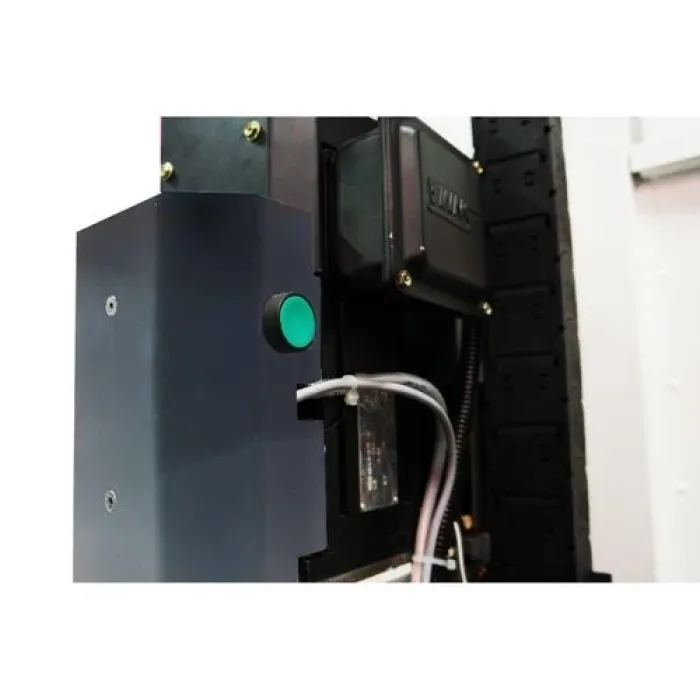

Смяна на инструмента с натискане на бутон (електропневматично устройство за затягане на инструмента): Значително улеснява и забързва процеса на смяна на инструментите (в сравнение с ръчно затягане), което е ключово за ефективна CNC работа.

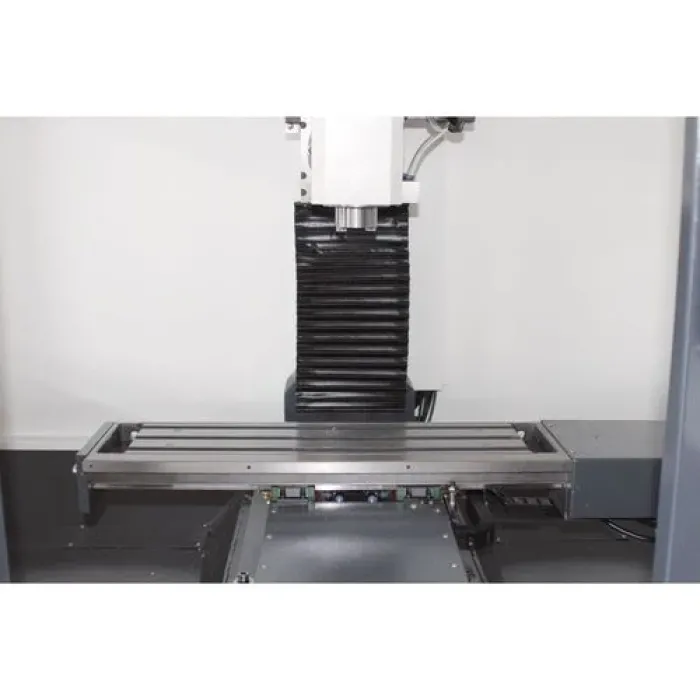

Масивна, прецизна фрезова маса: Голямоформатна и стабилна маса с прецизна повърхностна обработка, осигуряваща здрава основа за закрепване на детайлите.
Системи за поддръжка:

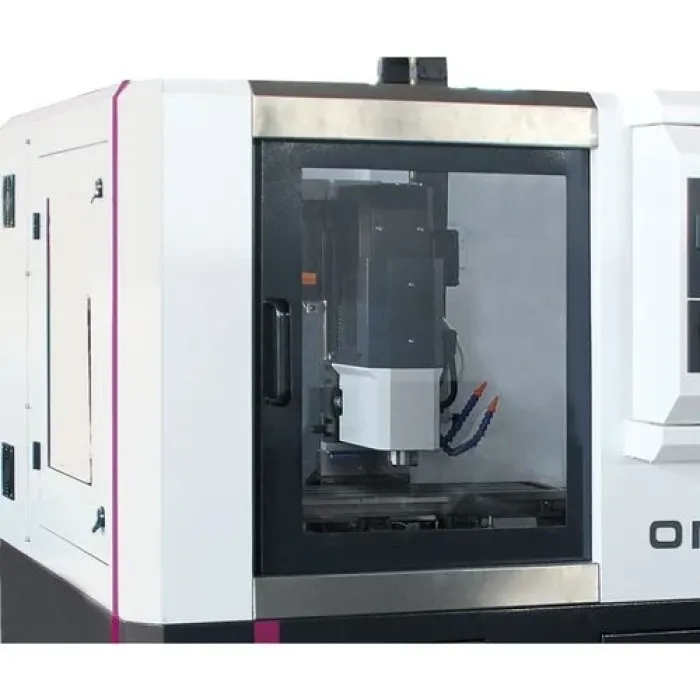

Охлаждаща система: Интегрирана система за подаване на охлаждаща течност, необходима при обработка на метали за удължаване на живота на инструмента и подобряване на качеството на повърхността.
Централно смазване: Автоматизирана система за смазване на всички критични движещи се части, която намалява износването и изисква минимална поддръжка.
Управление:

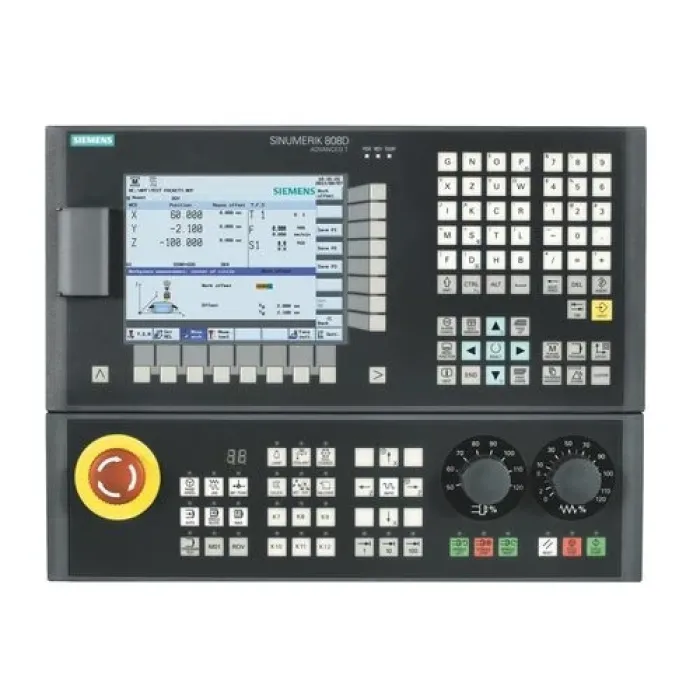

Въртящ се контролен панел: Позволява ергономично позициониране на управлението според нуждите на оператора.

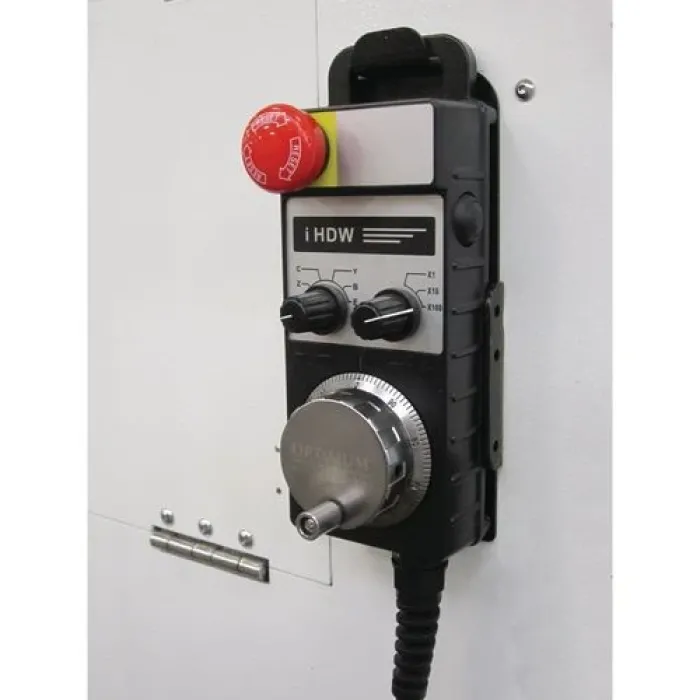

Преносимо електронно ръчно колело (Handwheel): Улеснява значително ръчната настройка и работата с програми, особено при фино позициониране или измерване на нулева точка.

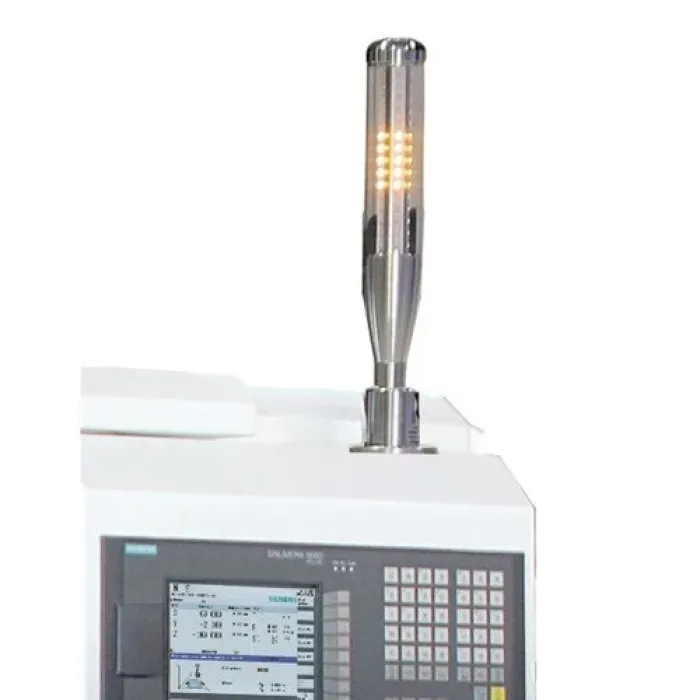

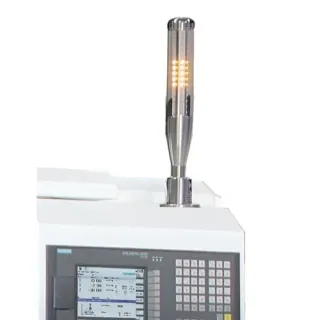

Сигнална светлина: Осигурява визуална индикация за състоянието на машината (напр. работи, приключила е, авария).
OPTIMUM OPTImill F 3 Pro е цялостно решение за автоматизирана, високоточна металообработка.

Система за охлаждане и смазване
Задвижваща мощност на помпата(ите) за охлаждаща течност    95 W
Капацитет на резервоара    50 л
Пробиване/фрезоване
Максимален размер на фрезовата глава    50 мм
Максимален размер на вала на фрезата    25 мм
Електрически връзки
Обща номинална стойност    4,5 kVA
Захранващо напрежение    400 V
Честота на мрежата    50 Hz
Изход на задвижващия двигател с непрекъсната работа S1    1,5 kW
Непрекъсната работа на задвижващия двигател с въртящ момент S1 9,5 Nm
Въртящ момент на двигателя за подаване
Непрекъсната работа по оста X S1    3,5 Nm
Непрекъсната работа по оста Y S1    3,5 Nm
Непрекъсната работа по ос Z S1    6 Nm
Скорост на подаване
X ос    15 м/мин
Y ос    15 м/мин
Z-ос    10 м/мин
Хоризонтална фрезова маса
Дължина на масата    460 мм
Ширина на масата    200 мм
Достигане    270 мм
Мин. хлабина вертикален шпиндел - фрезова маса    50 мм
Максимален клирънс вертикален шпиндел - фрезова маса    295 мм
Размер на Т-образния канал    12 мм
Номер на Т-канала    3
Разстояние между Т-образните канали    60 мм
Максимална товароносимост    50 кг
Прецизност
Точност на повторение    ± 0,01 мм
Точност на позициониране    ± 0,02 мм
Информация за продукта ЕС 2023/2854
Тип на генерираните данни    Данни за употреба
Формат на генерираните данни    Често срещани, машинно четими формати, като например JSON
Количество данни    До 5 МБ
Непрекъснато генериране на данни в реално време    Да
Място за съхранение на данни    На устройството
Достъп до данни    Чрез физически интерфейси
Автоматично по ос X    360 мм
Автоматично по оста Y    170 мм
Автоматична ос Z    250 мм
Брой слотове за инструменти    8
Максимален диаметър на инструмента, съседни свободни слотове    180 мм
Максимален диаметър на инструмента    100 мм
Максимално тегло на инструмента    6 кг
Време за смяна на инструмента от стружка до стружка (от C до C)    6 сек.
Вертикален шпиндел
Патронник на шпиндела    ISO 30 / BT 30 x 45°
Скорост    6000 мин¯¹
Обяснение на диапазона на скоростта    Моля, обърнете внимание, че максималната скорост на шпиндела трябва да бъде намалена с приблизително 20% при непрекъсната работа.

Размери и тегло
Дължина приблизително.    1410 мм
Ширина/дълбочина приблизително    1522 мм
Височина приблизително.    2237 мм
Тегло приблизително    720 кг
