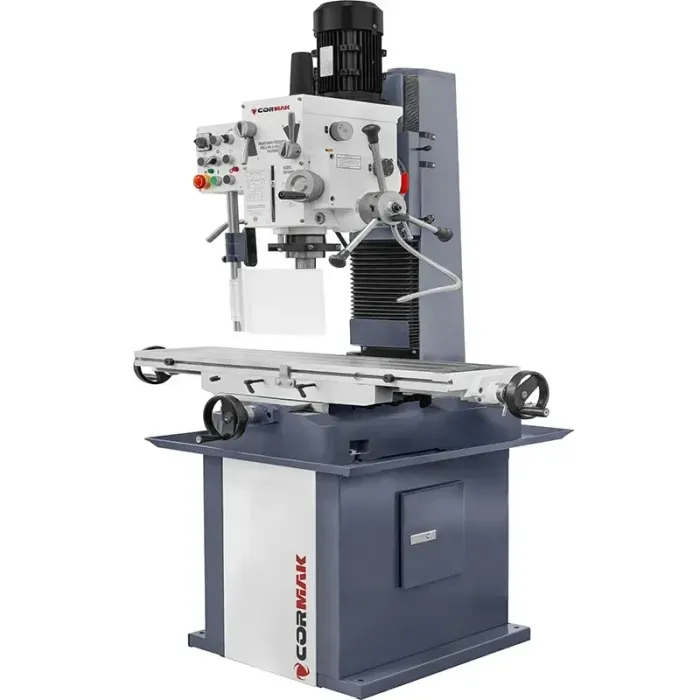

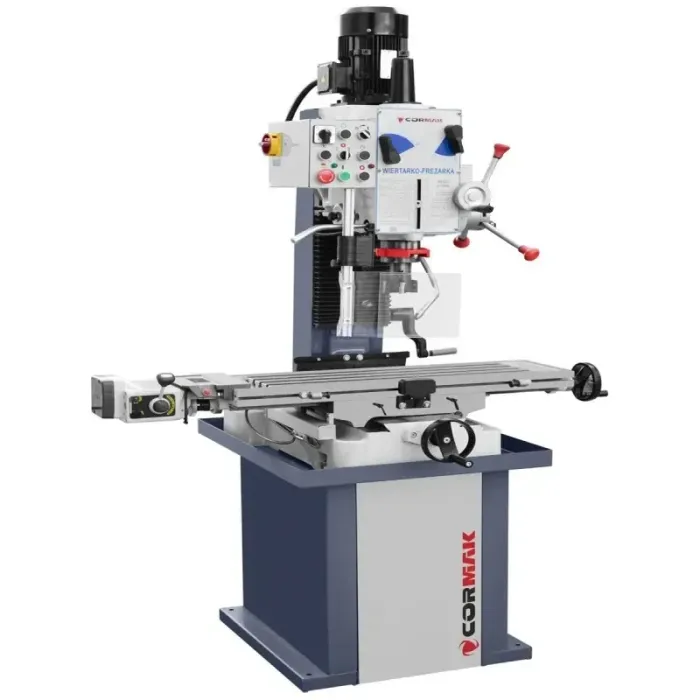

Универсална фреза CORMAK ZX7045 B1L/ 400V/ 1.8 kW

Универсална фреза CORMAK ZX7045 B1L/ 400V/ 1.8 kW

Версията ZX7045 B1L е стандартно оборудвана с автоматично подаване на шпиндела и ефективна система за охлаждане, осигуряващи не само отлична производителност, но и оптимални условия на работа. С капацитет на фрезоване до 80 мм, каналиране до 22 мм и възможност за извършване на операции по рязане и челно фрезоване, тази машина се превръща в незаменим инструмент в широк спектър от приложения. Тази пробивно-фрезова машина ZX7045 B1L с мощен двускоростен двигател с мощност 1,8 kW е проектирана за пробиване, нарязване на резба, разпробиване, разпробиване и уголемяване на отвори до 45/40 мм в чугун, както и за нарязване на резба до M24 мм.

Пробивно-фрезовата машина ZX7045 B1L е универсална пробивна фреза, предназначена за прецизна обработка на метал в работилница и производствена среда. Машината съчетава функции за пробиване и фрезоване, осигурявайки стабилна работа благодарение на здравата си чугунена конструкция и широкия диапазон на скоростта на шпиндела. Това е решение за съоръжения, които очакват повторяемост, твърдост и истинска производителност.

Основни предимства на машината
Тежко, стабилно чугунено тяло – минимизира вибрациите по време на фрезоване и пробиване.
Автоматично подаване на шпиндела (125 мм) – повишава ефективността при партидни операции.
Регулиране на височината на опората , а не на колоната – по-голяма прецизност на настройката.
12 диапазона на скоростта на шпиндела до 3200 об/мин – адаптиране към вида на материала и инструментите.
Машина, оборудвана с течно охлаждане – стабилни условия на рязане и удължен живот на инструмента.
Направляващи тип „лястовича опашка“ – висока твърдост и точни движения.

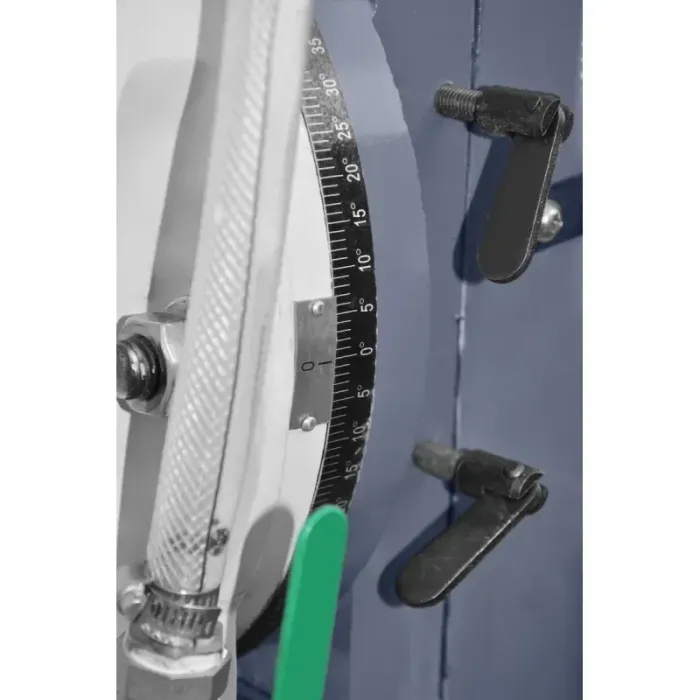

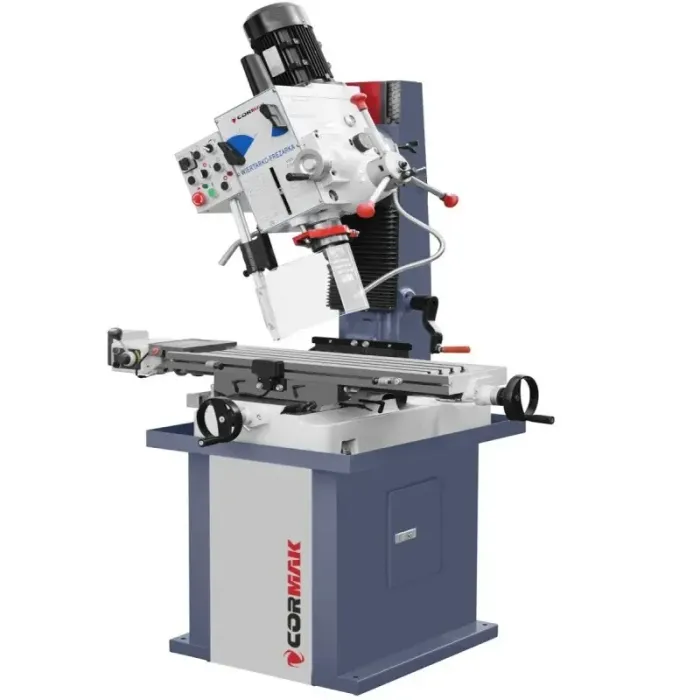

Накланяща се глава ±90° – възможност за ъглова обработка.
Тиха работа благодарение на шлифовани зъбни колела и възможността за въртене наляво и надясно.

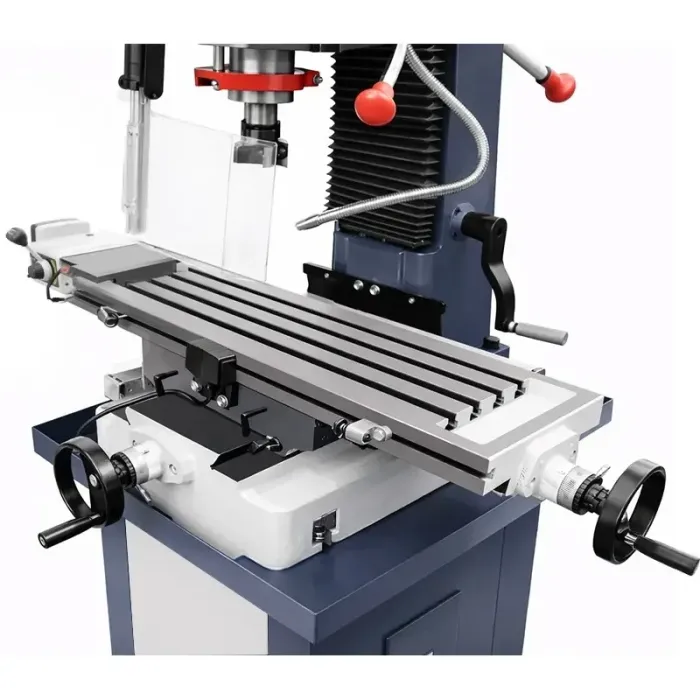

Пробивно-фрезовата машина ZX7045 B1L е проектирана като компактна, но напълно индустриална металообработваща машина . Масивната основа и чугуненият корпус осигуряват висока структурна здравина. Напречната маса с размери 1000 x 240 мм е с прецизно шлифована работна повърхност, което позволява точно затягане на детайлите.

Стандартният конус на шпиндела MT4 позволява използването на широка гама от инструменти – крайни фрези, фрезови глави и свредла с конусна опашка. Двигателят с мощност 1,8 kW (2,5 к.с.), захранван с 400 V, осигурява стабилна работа дори при по-големи диаметри на фрезоване.

Прецизност и производителност
С ходове по осите X/Y/Z 560/190/430 мм , пробивната фреза позволява широк спектър от операции: пробиване до 32 мм в стомана и 45 мм в отливки, челно фрезоване до 80 мм и челно фрезоване до 28 мм. Регулируемите скорости на подаване на пинолата (0,12; 0,18; 0,25 мм/оборот) позволяват параметрите да бъдат адаптирани към вида на материала и изискванията за качество.

Приложения
Тази пробивно-фрезова машина се използва в инструментални цехове, металообработващи работилници, отдели за поддръжка и малки до средни производствени предприятия. Подходяща е за обработка на канали, плоски повърхности, прецизно пробиване, зенкеруване и нарязване на резба с помощта на подходящи глави.

Стандартно оборудванеОпорен патронник MT4/B18
Патронник за свредло 3-16 мм/B18
Редукционна втулка MT4/MT3
Редукционна втулка MT3/MT2
Сервизни инструменти
Ръководство за потребителя
Допълнително оборудване
Стойка за машина
Автоматично подаване по оста X
Ротационни, накланящи се и прецизни менгемета
Въртящи се маси и разделителни глави
Глави за нарязване на резба и фрезоване
Държачи за инструменти, задвижващи валове

Максимален диаметър на пробиване в стомана: 32 mm
Максимален диаметър на пробиване в чугун: 45 mm
Максимален диаметър на челно фрезоване: 80 mm
Максимален диаметър на фрезоване с опашкова фреза: 28 mm
Обороти на шпиндела: 95, 170, 190, 280, 340, 540, 570, 960, 1100, 1600, 1950, 3200 об./мин. (12 степени)
Конус на шпиндела: MT 4 (Морзов конус 4)
Ход на пинолата: 125 mm (автоматично подаване)
Размери на работната маса: 1000 mm x 240 mm
Размери на основата: 440 x 600 mm
Макс. разстояние от шпиндела до масата: 445 mm
Разстояние от оста на шпиндела до колоната: 262.5 mm
Ход по оси X/Y/Z: 560 / 190 / 430 mm
Скорост на подаване на пинолата: 0.12; 0.18; 0.25 mm/об.
Наклон на главата (ляво/дясно): 90°
Мощност на двигателя: 1.8 kW (2.5 HP)
Електрозахранване: 400 V
Тегло: 375 kg
