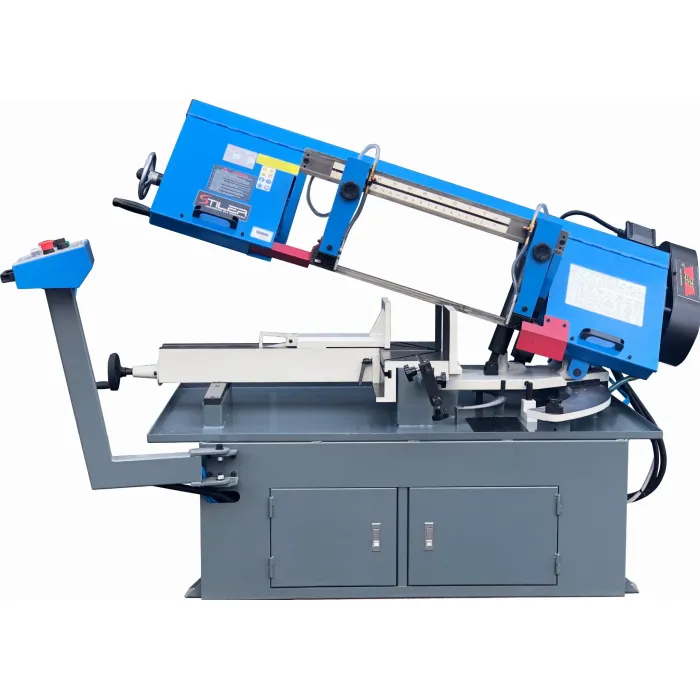

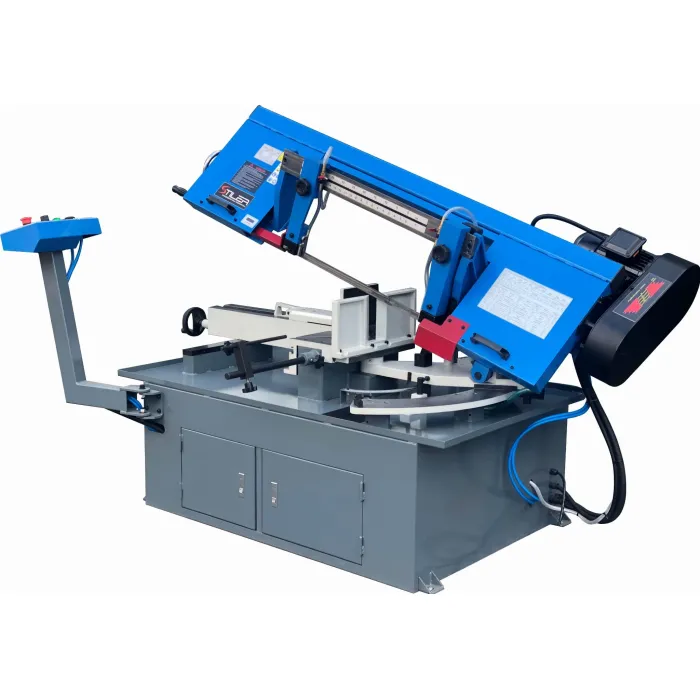

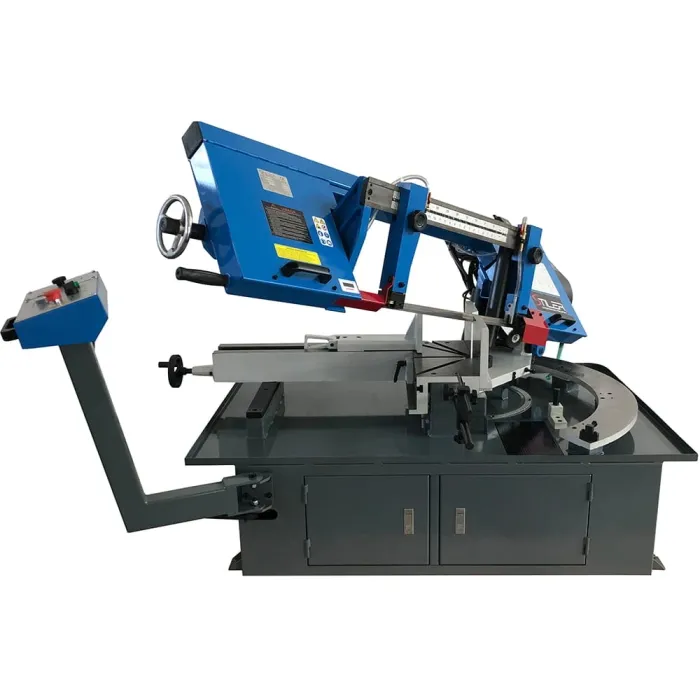

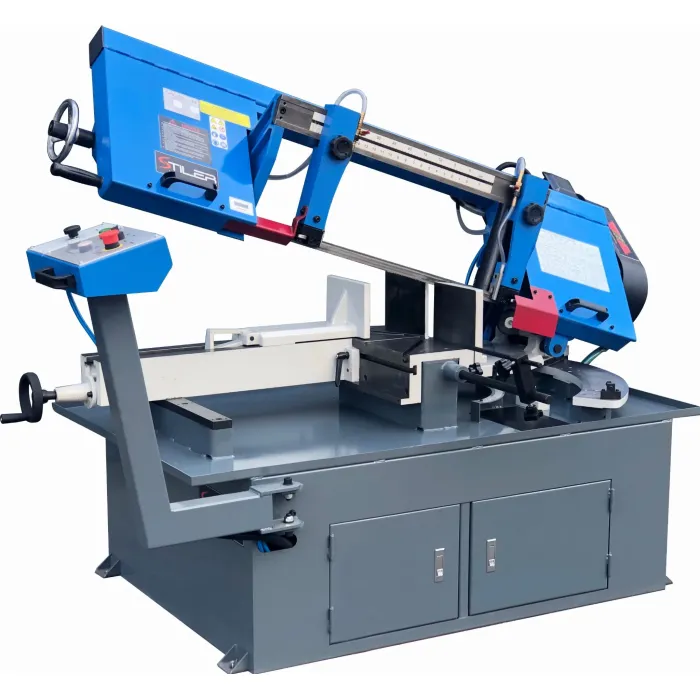

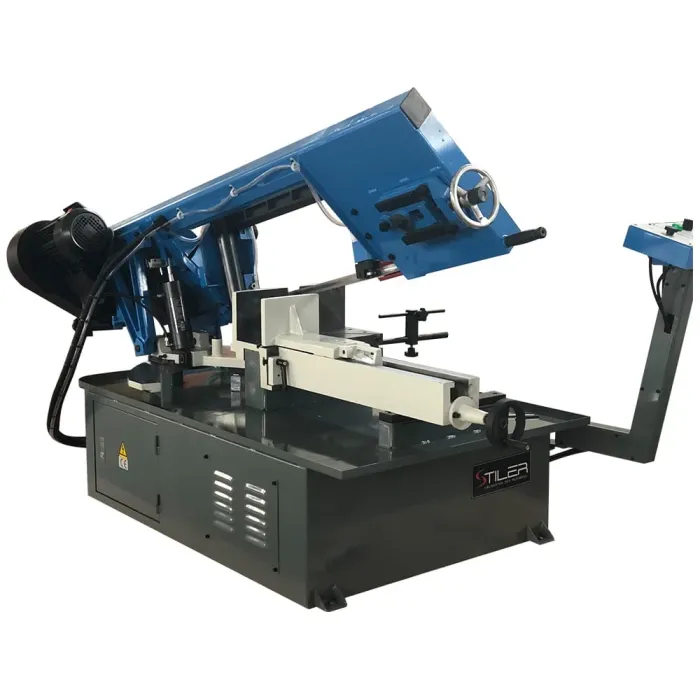

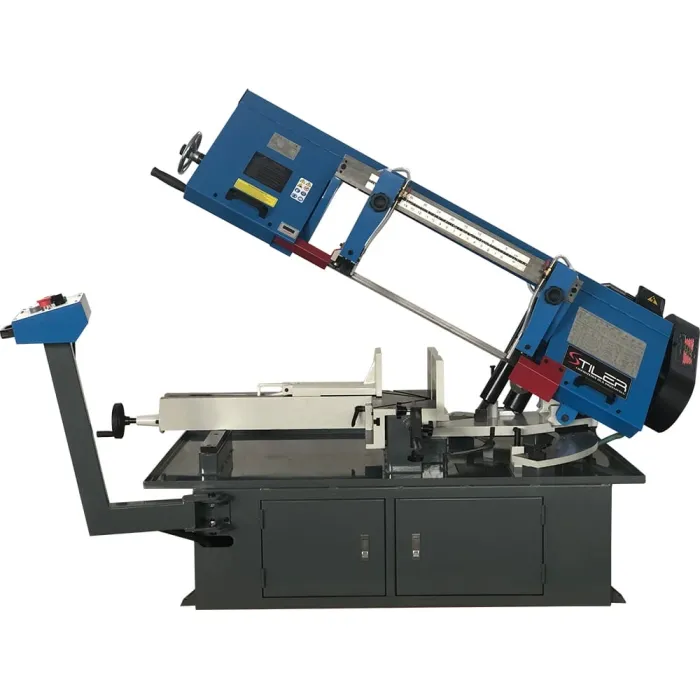

Лентов трион STILER BS 430DG/ 1.5 kW/ 400V

Лентов трион STILER BS 430DG/ 1.5 kW/ 400V

Масивната, стабилна и изпипана конструкция и рамото, изработено от масивни заварени стоманени листове, осигуряват на машината много висока твърдост и стабилност по време на рязане, което гарантира прецизно рязане и дълга безпроблемна работа. Конструкцията и използването на режеща лента с ширина 27 мм позволяват пълното изпълнение на многосерийни разрези както на профили, така и на пълни детайли.

Водачите на лентата са оборудвани със специални карбидни вложки и лагери. Това има огромно влияние върху воденето на лентата, нейния експлоатационен живот, праволинейност, точност и качество на рязането.
Резачката е оборудвана с модерна система за затягане на материала с бързо заключване.

Скоростта на рязане се регулира от хидравличен цилиндър.
Машината е оборудвана с мощна охлаждаща помпа с голям резервоар.
Скоростта на рамото се регулира на контролния панел на режещата машина.

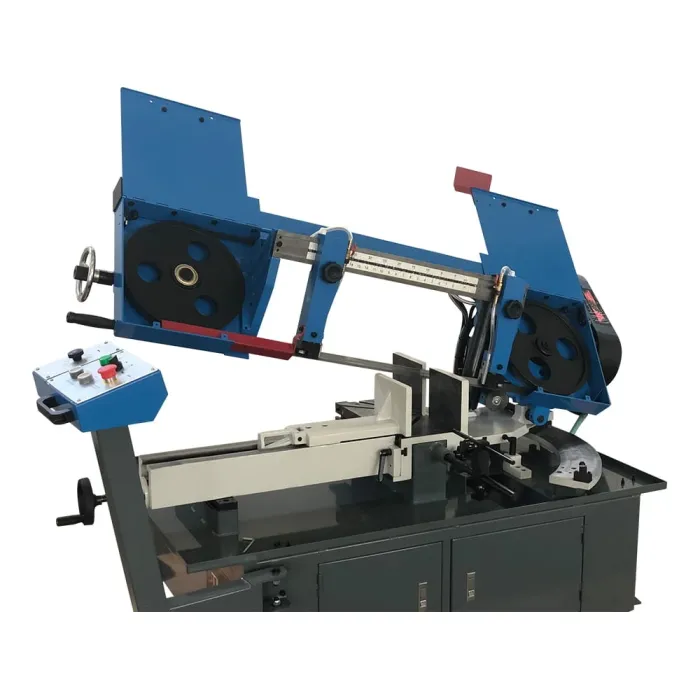

Скоростта на лентата се регулира чрез промяна на позицията на лентата върху шайбите. Можем да избираме от четири скорости на режещата лента: 24, 52, 78, 109 м/мин.

В долно положение на рамото (след рязане на материала), задвижването на режещата лента и охлаждащата система се изключват автоматично.

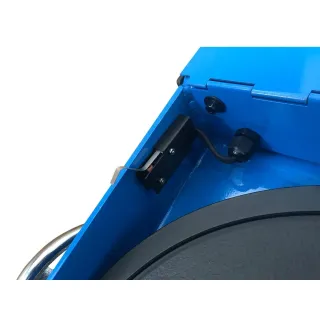

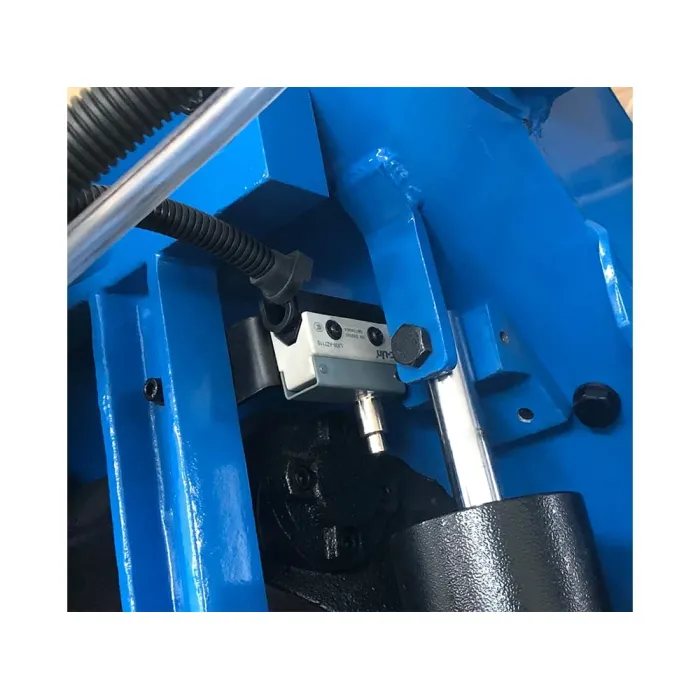

Безопасността се осигурява от капаците на режещата лента и микропревключвателите, които спират работата на двигателя след завършване на цикъла на рязане или отваряне на някой от капаците.
Двигателят е оборудван с термични предпазители от ново поколение.
Основата е изградена като твърдо тяло, заварено от стоманени листове. Вътре има отделен резервоар за охлаждаща течност с електропомпа и голям дренажен съд.
Конструкцията на горната част на основата осигурява басейн за оттичане на охлаждащата течност и улавяне на стружките, образувани по време на рязането на материала.
Към основата е прикрепена СТОМАНЕНА конструкция с въртящо се рамо и контролен панел на отделен пиедестал.
В процеса на рязане основното движение на рязане е движението на режещата лента и движението на рамото надолу.
Скоростта на падане на рамото (скорост на рязане) се регулира от хидравличен задвижващ механизъм.
Задвижването от двигателя към ремъчната задвижваща ролка се предава посредством червячна и ремъчна предавка, която не изисква поддръжка.

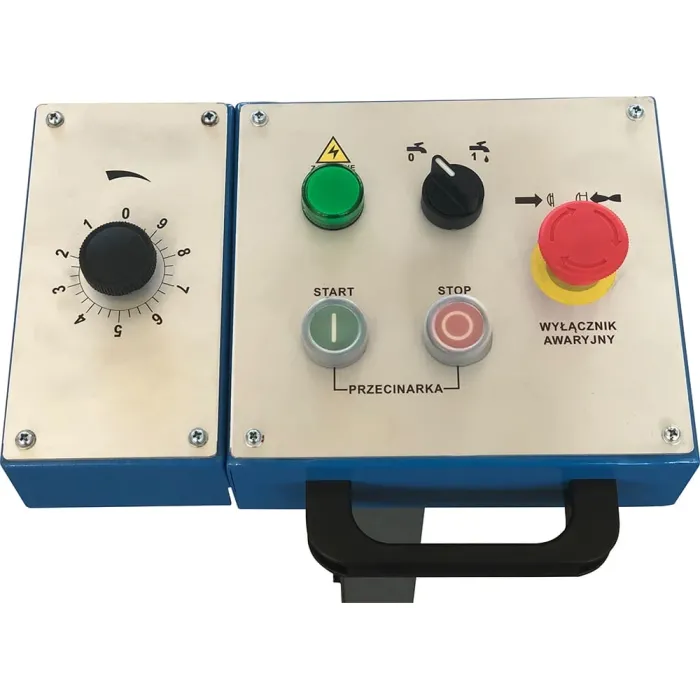

Скоростта на спускане на рамото и активирането на охлаждащата система могат лесно да се регулират от контролния панел.

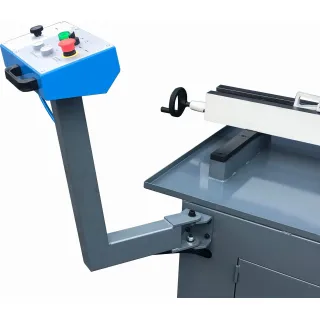

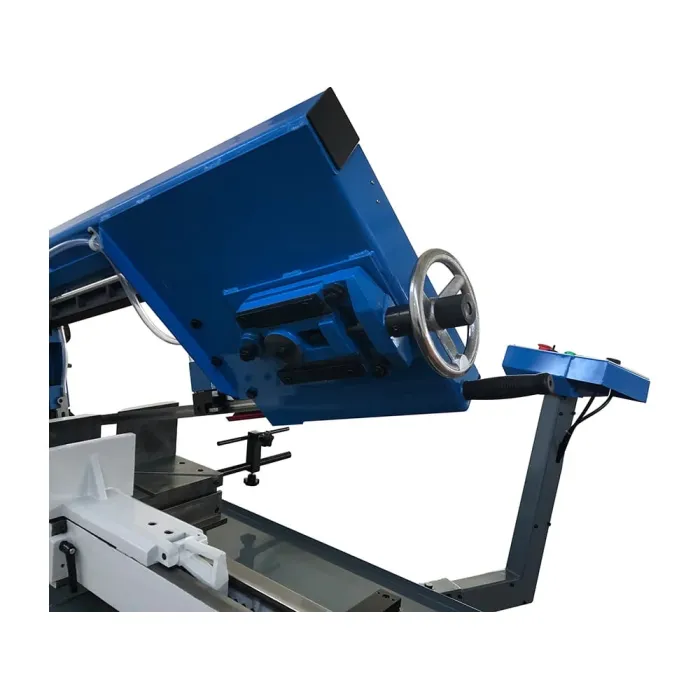

Контролният панел е разположен на въртящо се рамо и може да се завърта до 180°.

Рамото може да се завърта в две посоки. Наляво на 45° и надясно на 60°.

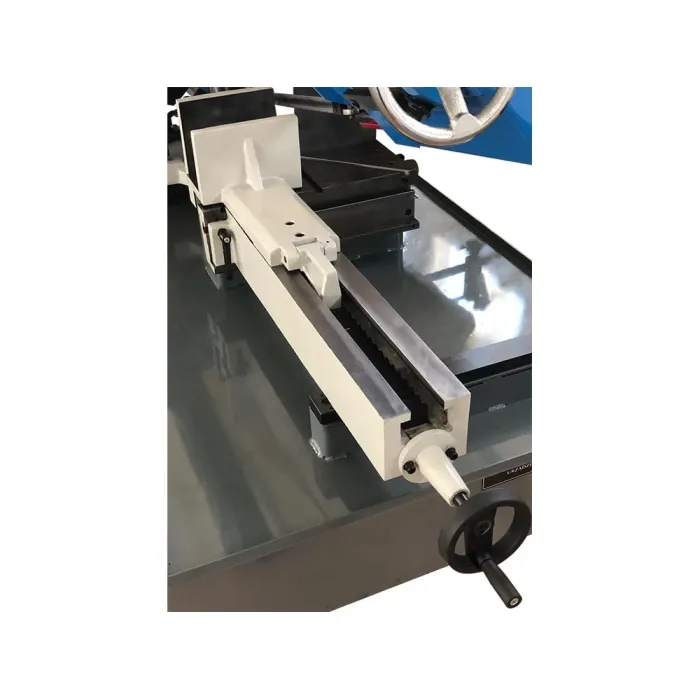

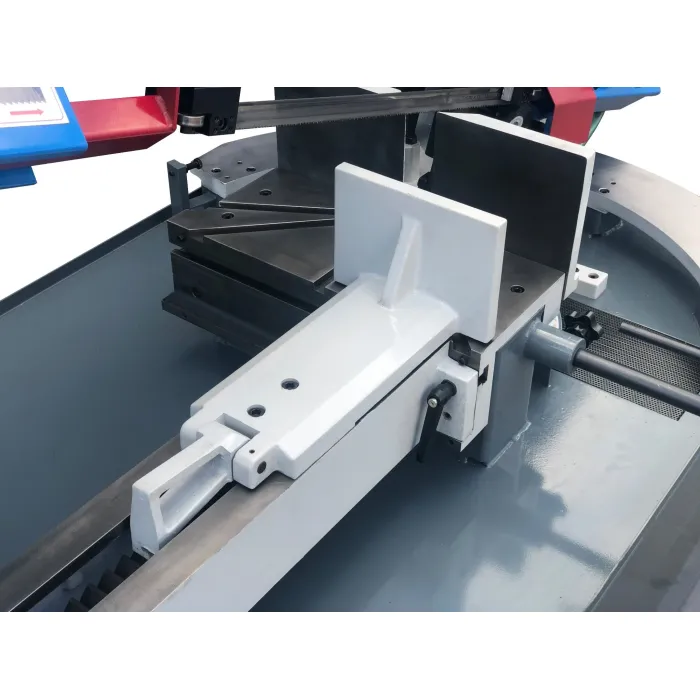

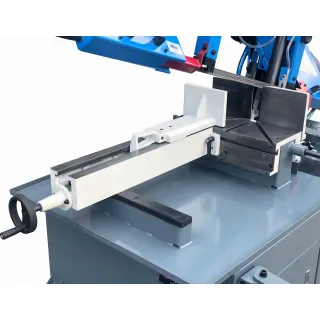

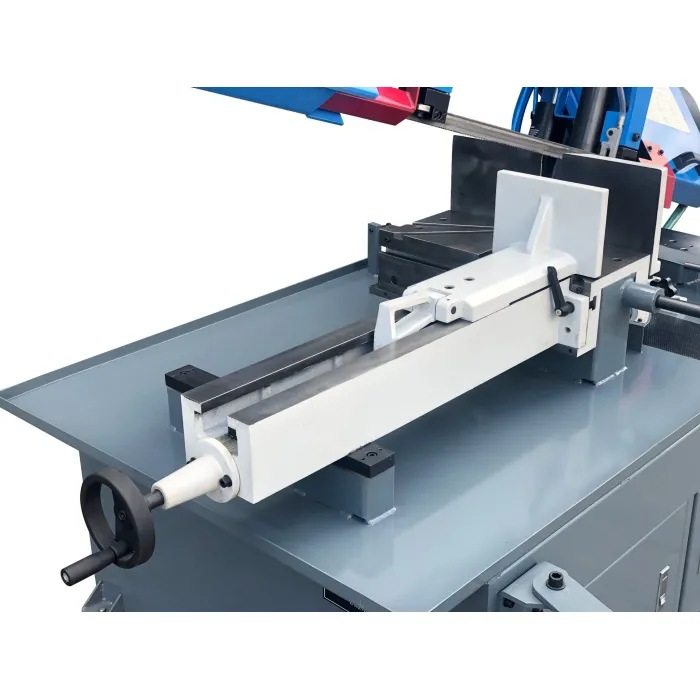

Банцига има регулируем менгеме.

Машината е оборудвана с проста система за бързо налягане.

Водачите са оборудвани с водещи лагери и синтеровани карбидни плочи. Това решение гарантира висока прецизност на рязане дори при пълни материали. Охлаждащата течност се насочва директно върху ремъка от водача.

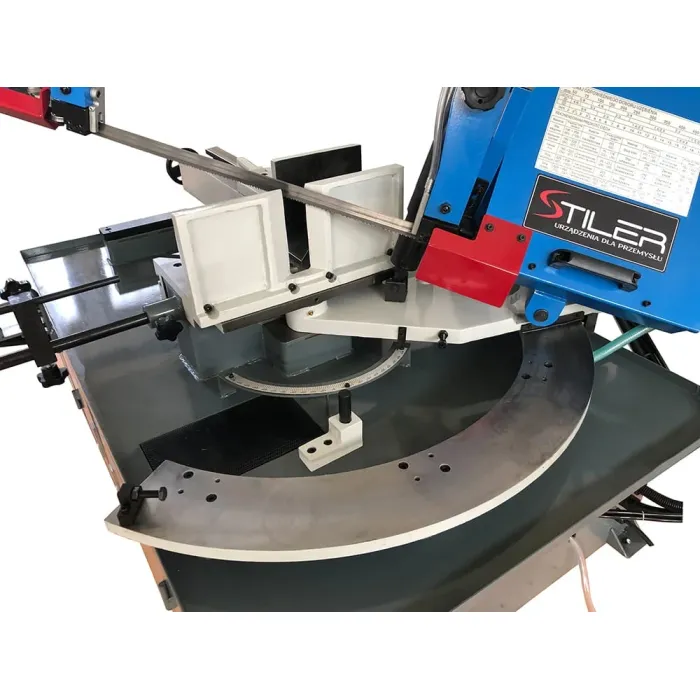

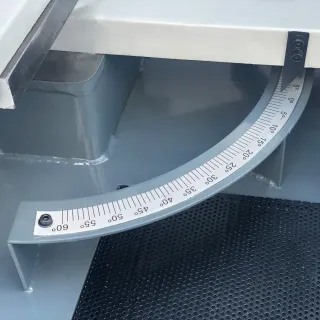

Рамото има редица регулируеми ограничители, които улесняват бързата промяна на ъгъла на рязане без необходимост от прецизни измервания.

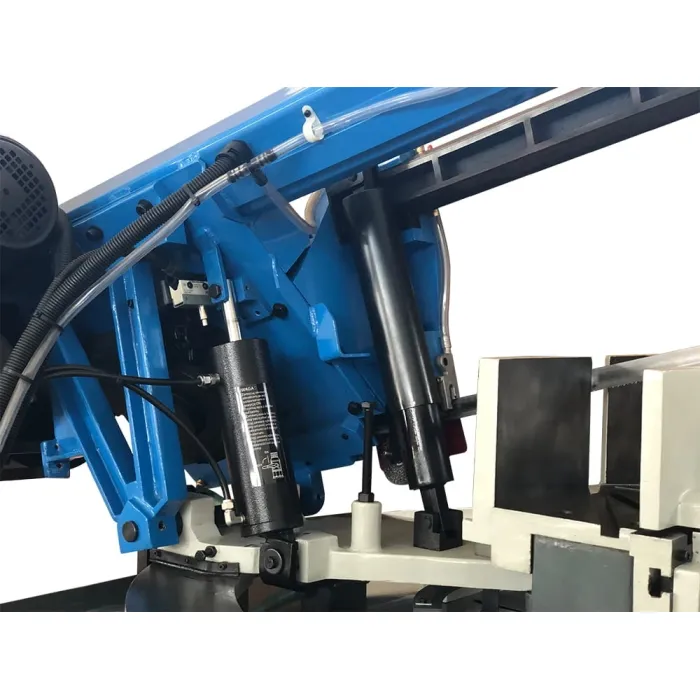

Рамото се спуска надолу с помощта на хидравличен цилиндър. Скоростта на падане може удобно да се променя от контролния панел.

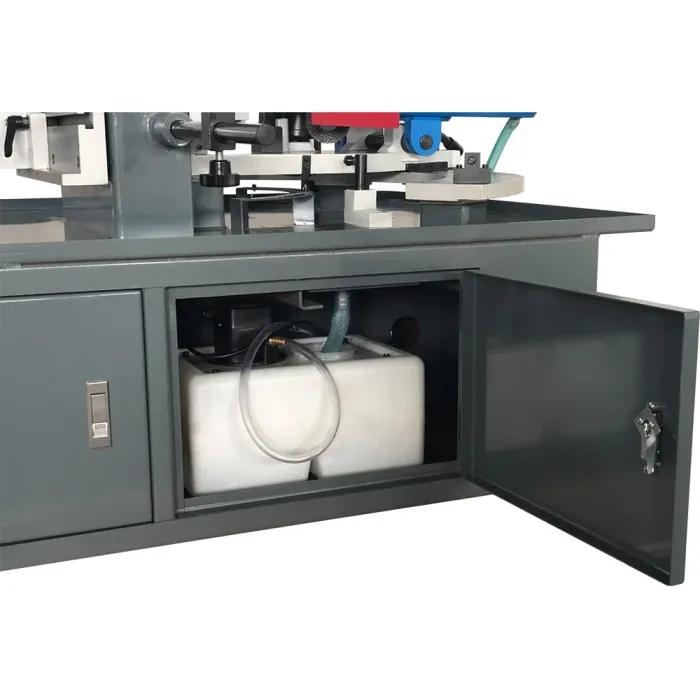

В основата има резервоар за охлаждаща течност. Охлаждащата течност се прехвърля директно към водачите чрез помпа.

Tрифазен двигател, оборудван с допълнителна сигурност, хидравличен цилиндър от ново поколение, който не изисква поддръжка, течно охлаждане в затворена система с голям дренажен съд.

Основните предимства на машината са: Рамото може да се завърта до 60º надясно или до 45º наляво, хидравличен цилиндър от ново поколение, по-мощен двигател с мощност 1,5 kW, по-ефективна охладителна система.

Освен това, водачите са оборудвани със синтеровани карбиди, което води до по-голяма точност при серийни разрези.

Комплекта включва:
BS 430DG
Режеща лента
Концентрат за охлаждаща течност
Ръководство за употреба
CE сертификат

Захранване: 3 фази 400V 1.5 kW
Ø макс.: 260 мм
В x Ш макс.: 260 x 430 мм
Размер на режещата лента: 3660x0.9x27 мм
Нормално спускане на рамото: Хидравличен цилиндър
Линейна скорост на лентата: 24, 52, 78, 109 м/мин
Въртящо се рамо надясно: до 60º (дясно), до 45º (ляво)
Височина на основата на менгемето: 68 см
Размери на машината: 1900 x 1250 x 1100 мм
Тегло: 550 кг

Диапазон на рязане:
Ъгъл 0°:

тръба-  ø260 мм
Профил - 430 x 260 мм
Ъгъл 45° (надясно):

тръба-  ø260 мм
Профил -  300 x 200 мм
Ъгъл 45° (ляво):

тръба-  ø260 мм
Профил -  260 x 130 мм
Ъгъл 60° (ляво):

тръба-  ø155 мм
Профил -  125 x 125 мм
