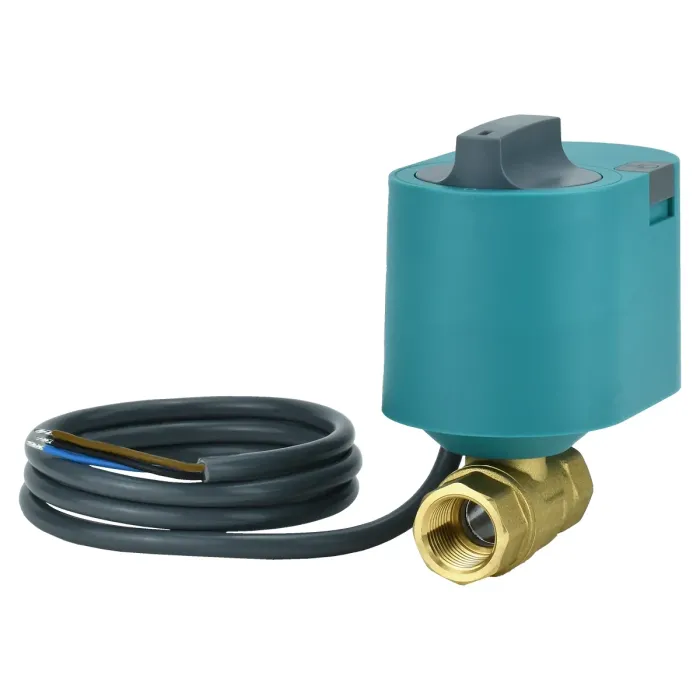

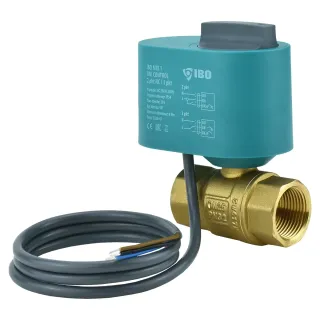

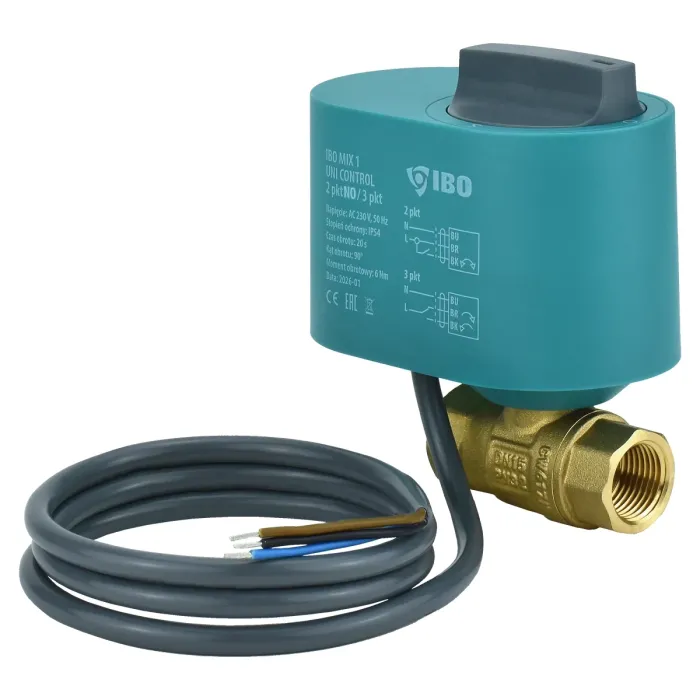

Спирателен вентил със задвижка - затворен IBO MIX 1 UNI CONTROL DN15/ 230V

Спирателен вентил със задвижка - затворен IBO MIX 1 UNI CONTROL DN15/ 230V

Управляващият сигнал на задвижващия механизъм е наличен в един корпус, както в 2-проводна , така и в 3-проводна (2P/3P) конфигурация , което позволява на инсталатора да избере подходящия метод на управление за даденото приложение или система за управление. Задвижващият механизъм автоматично разпознава типа на свързване на проводника. Предлагат се две версии на 2-точковото управление: NO (нормално отворено) и NC (нормално затворено), които определят положението на вентила при липса на управляващ сигнал. По време на нормална работа вентилът винаги се нуждае от захранване.

Зоновият вентил IBO MIX 1 UNI CONTROL е спирателен вентил с електрически задвижващ механизъм, предназначен за спиране на потока на флуид във водни, отоплителни, климатични и вентилационни системи, както и в термопомпени системи и системи за контрол на течове. Вентилът се доставя в комплект с електрически контролер (задвижващ механизъм), който позволява автоматична работа според нуждите на свързаното устройство или регулатор.

Механизмът на задвижващия механизъм позволява и ръчно управление – просто натиснете бутона на превключвателя, за да отключите копчето и да промените позицията на сферата на вентила; освобождаването на бутона автоматично възстановява автоматичния режим. Ергономичната форма на копчето осигурява удобна работа, а дизайнът на задвижващия механизъм предотвратява спонтанното му разединяване от вентила. Максималното диференциално налягане за вентила MIX 1 е 600 kPa (6 бара) .

Задвижващият механизъм STER Z 1 UNI се захранва от 230 V / 50 Hz , има степен на защита IP54 , диапазон на околната температура от 0–60°C и захранващ кабел 3 × 0,75 mm с дължина 100 cm . Времето за въртене е 20 s при ъгъл на завъртане от 90° , корпусът е изработен от PC+10%GF , а въртящият момент на двигателя е 6 Nm .

Вентилът MIX 1 UNI се характеризира с максимално работно налягане от 32 бара (3,2 MPa) и максимална работна температура от 120°C , с допустима концентрация на гликол до 50% . Максималното диференциално налягане е 6 бара (0,6 MPa) . KVS коефициентите за отделни диаметри са: DN15 (½") – 20 m³/h , DN20 (¾") – 45 m³/h , DN25 (1") – 60 m³/h . Корпусът на вентила и сферата/валът са изработени от месинг EN 12165, CW617N , а резбата на вентила е вътрешна резба (Rp).

Ръководството включва също описание на електрическите връзки за 2-точково (NC/NO) и 3-точково управление , заедно с маркировки на клемите ( C, N, L, L1 ) и цветове на проводниците ( BK, BU, BR ), както и описание на посоката на въртене при подаване на фаза към съответните клеми. От съображения за безопасност, всички монтажни, сервизни и електрически връзки трябва да се извършват само от квалифицирани електротехници и водопроводчици, в съответствие с приложимите разпоредби.

Използва се във водопроводни и отоплителни инсталации в жилищни сгради и търговски обекти, където се изисква зоново спиране на подаването на вода или гликолов разтвор. Климатизационни и вентилационни системи, използващи охладена вода или други течни среди, изискващи прецизен контрол на потока в отделни секции. Термопомпени системи и гликолови инсталации (до 50% концентрация), където безопасното затваряне и отваряне на вериги е важно. Системи за контрол на течове на вода, при които вентилът IBO MIX 1 UNI CONTROL автоматично изключва флуида след получаване на сигнал от сензорите. Системи за автоматизация на сгради, използващи 2-точково или 3-точково управление за управление на потока в инсталационните зони.

Капацитет: 333,0 л/мин.
Захранване: 1~230V
Честота: 50 Hz
Размери: 123/105/65 мм
Тегло: 0,6 кг
