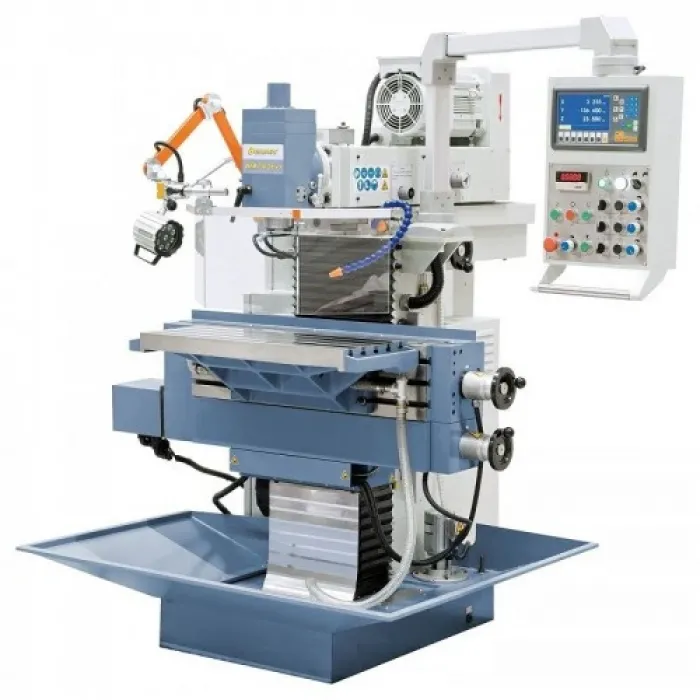

Инструментална фреза BERNARDO WFM Servo 850

Инструменталната фреза BERNARDO WFM 850 Servo е висококапацитетно съоръжение, предназначено за работа с елементи тежащи до 300 kg, като качеството на конструкцията и прецизността на работа отговарят на най-високите професионални стандарти. Конкретният модел има функция за тристранно подаване, осъществено чрез серво мотор. Честотен инвертор се грижи за постоянството на оперативни параметри, като скорост на вала и въртящ момент, дори при големи натоварвания. За ръчна регулация на подаването разполагате с 3 кръгли ръкохватки. Дизайнът на машината елиминира вибрациите, за да работите без смущения. Зъбчатите механизми в системата са третирани с маслена баня, а за плъзгачите има вградено централно смазване.

Вертикална фрезова глава:
Обороти - 40 - 260 / 260 - 2000 minˉ¹
Конус на вала - ISO 40
Ход на вала - 60 mm
Разстояние от вала до колоната - 170 - 620 mm
Разстояние от вала до масата - 70 - 520 mm
Наклон на фрезовата глава - от -90° до +90°
Хоризонтална фрезова глава:
Обороти - 40 - 260 / 260 - 2000 minˉ¹
Конус на вала - ISO 40
Мощности:
Главен мотор - 5,5 kW
Подаващ мотор по X - 1,5 kW
Подаващ мотор по Y - 1,5 kW
Подаващ мотор по Z - 2,3 kW

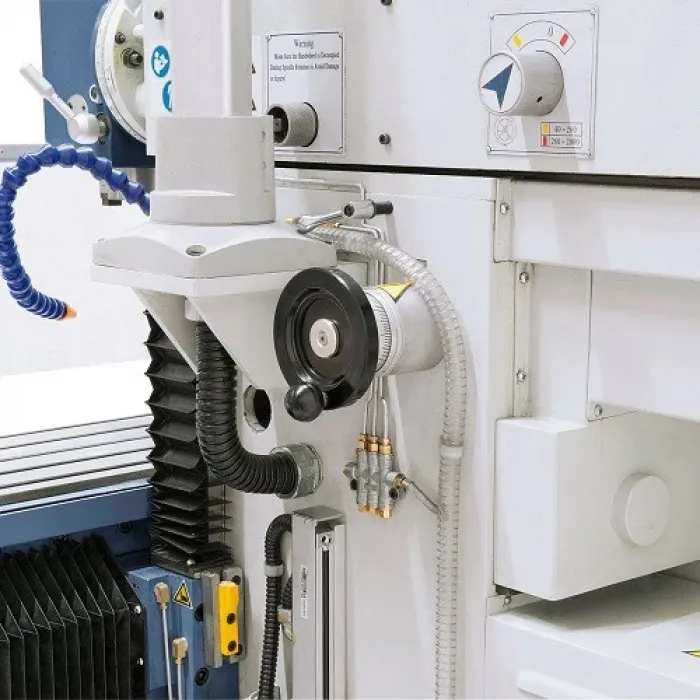

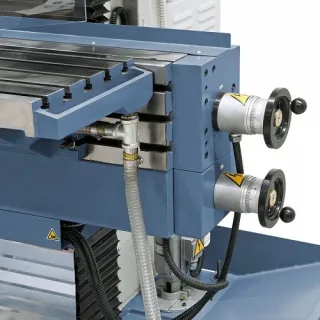

Снимките са примерни

Мощност, kW    5,5
Скорост на подаване, mm/min    X - 10 – 1000 (бързо - 1200); Y - 10 – 1000 (бързо - 1200); Z - 10 – 1000 (бързо - 1200)
Размер на Т-канала, mm    по хоризонтала - 14 (6 канала на разстояние 63 mm един от друг); по вертикала 14 (3 канала на разстояние 63 mm един от друг)
Конус на вала    ISO 40
Товароносимост на платформата    300 kg
Наклон на фрезовата глава    -90° до + 90°
Надлъжно изместване    X - 600 mm
Напречно изместване    Y - 450 mm
Вертикално изместване    Z - 450 mm
Размер на масата, mm    по хоризонтала - 800 x 450; по вертикала - 1190 x 250
Размери Д/Ш/В, cm    160 x 180 x 200

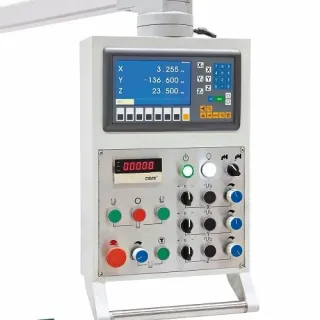

Окомплектовка    триосно цифрово отчитане с LCD дисплей ES-12 H, LED работно осветление, охлаждащо устройство, електронни ръкохватки, хоризонтално лагерно гнездо, работна клетка, сачмени винтове на всички оси, захватен болт M 16, централно смазване, стоманен капак, дълъг фрезови дорник ISO 40 / 16, 40 / 22, 40 / 27 и 40 / 32 mm, преходни втулки ISO 40 / MK 3, ISO 40 / MK 2 и ISO 40 / MK 1, крачета, универсален предпазител, инструменти
Тегло, kg    1700
