Универсална фреза за метал BERNARDO UWF 130 Servo

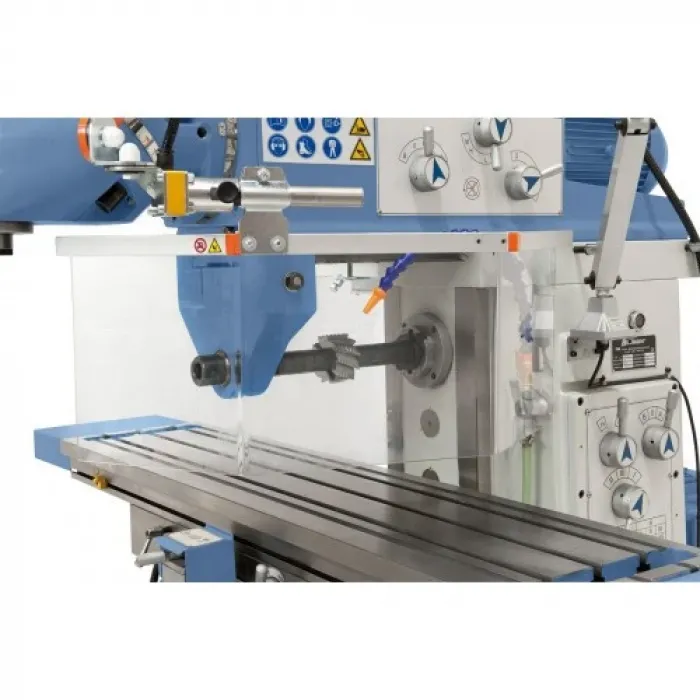

BERNARDO UWF 130 Servo е универсална фреза със сервомотор за подаване по оси X,Y, Z и настройка на масата по ос Х. Благодарение на наличието на хоризонтален вал машината предлага голямо разнообразие в операциите. Контролния панел е разположен удобно на въртящо се рамо, а масата е голяма, прецизно изработена с Т-канали. Фрезата е с централно смазване на водачите, а фрезовата глава и хоризонталния вал се управляват от два независими един от друг двигателя. Машината е със стабилна конструкция елиминираща вибрациите по време на работа.

Мощности:
Мотор по хоризонтала - 3,0 kW
Мотор по вертикала - 3,0 kW
Сервомотор - 1,5 kW

Мощност, kW    3,0
Обороти    по хоризонтала - (12) 35 - 1500 minˉ¹ / по вертикала - (11) 45 - 1660 minˉ¹
Въртящ момент, Nm    на сервомотора - 10
Скорост на подаване, mm/min    X - (8) 30 - 830 (бързо - 1000); Y - (8) 30 - 830 (бързо - 1000); Z - (8) 23 - 625 (бързо - 750)
Мощност на охлаждащата помпа, W    90
Размер на Т-канала, mm    3 броя/ ширина - 14/ дълбочина - 80
Конус на вала    по хоризонтала - ISO 40; по вертикала - ISO 40
Разстояние от вала до колоната, mm    305 - 805
Ъгъл на завъртане на масата    -45° до + 45°
Разстояние от вала до масата, mm    по хоризонтала - 30 - 430; по вертикала - 210 - 610
Ход(X,Y,Z)    1000 mm / 360 mm / 400 mm
Размер на масата, mm    1370 x 320
Максимално тегло на обработвания детайл, kg    300
Размери Д/Ш/В, cm    183 х 184 х 205
Окомплектовка    триосно цифрово отчитане с LCD дисплей ES-12 H, захватен винт M 16, LED работно осветление, подаване по X, Y и Z-оста, охлаждащо устройство, хоризонтално лагерно гнездо, дълги фрезови дорници ISO 40 / 27 mm и ISO 40 / 40 mm, конусовиден държач за фрезовата глава ISO 40 / 32 mm, преходни втулки ISO 40 / МК 4, ISO 40 / МК 3 и ISO 40 / МК 2, ваничка за охлаждаща течност, универсален предпазител, централно смазване по X, Y и Z-оста, инструменти
Тегло, kg    1540
