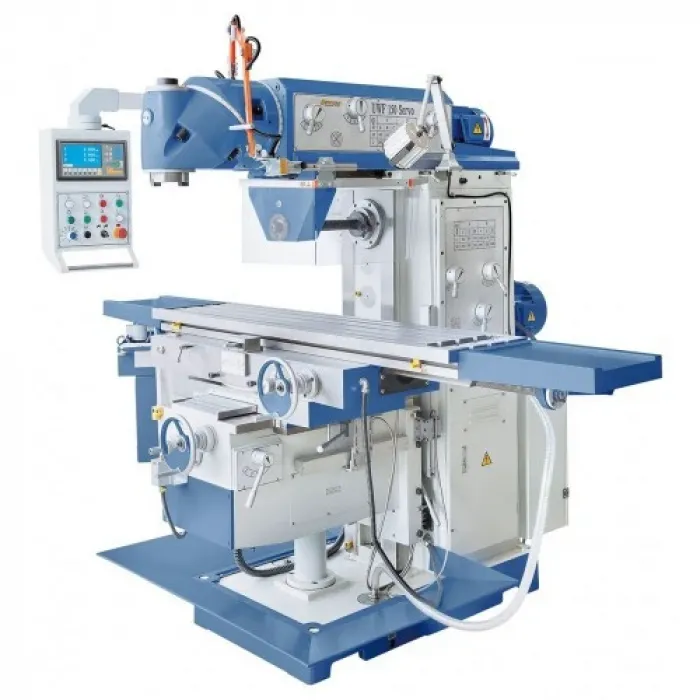

Универсална фреза за метал BERNARDO UWF 150 Servo

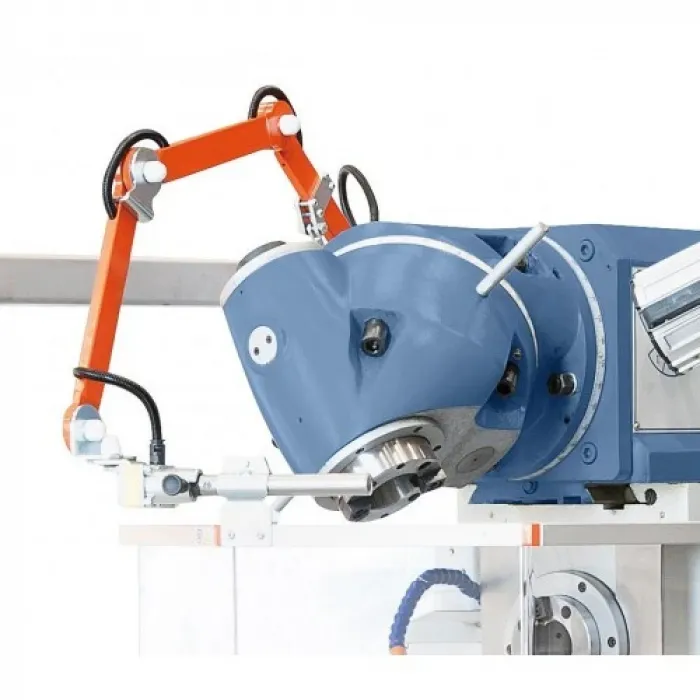

Универсалната фреза за метал BERNARDO UWF 150 Servo е солидно конструирана машина с подвижно рамо и голяма захващаща площ. Голямо габаритните водачи по всички оси гарантират абсолютна прецизност и стабилност. Машината е с настройка на променливите скорости (вертикален вал) чрез Delta честотен инвертор с оптимален въртящ момент. Това с което впечатлява фрезата е прецизния дизайн на контрола на скоростите и подаването, фино градуираните подавания по всички оси, като задвижването е със сервомотор, и бързото подаване по X-, Y-, и Z-, оси с цел намаляване на престоя и спиранията. Универсалната фрезова глава "Huron" настройва отделните ъгли, а оптималната настройка на скоростите на вала и подаванията позволява икономичната машинна обработка на различни материали. С централно смазване по Х-, и У-, оси.

Мощности:
Мотор по хоризонтала - 5,5 kW
Мотор по вертикала - 4,0 kW
Сервомотор - 1,5 kW

Мощност, kW    5,5
Обороти    по хоризонтала - (12) 60 - 1800 minˉ¹
Скорост на подаване, mm/min    X - (8) 30 - 830 (бързо - 1200); Y - (8) 30 - 830 ( бързо - 800); Z - (8) 23 - 625 (бързо - 600)
Мощност на охлаждащата помпа, W    90
Размер на Т-канала, mm    18 (3 канала на разстояние 80 mm един от друг)
Конус на вала    по хоризонтала - ISO 50; по вертикала - ISO 50
Разстояние от вала до колоната, mm    215 - 840
Разстояние от вала до масата, mm    по хоризонтала - 15 - 415; по вертикала - 185 - 585
Ход(X,Y,Z)    1300 mm / 300 mm / 400 mm
Наклон на масата    -45° до +45°
Размер на масата, mm    1600 x 360
Максимално тегло на обработвания детайл, kg    300
Размери Д/Ш/В, cm    220 х 253 х 230

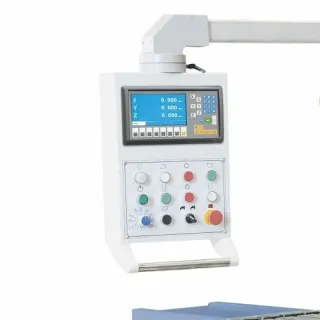

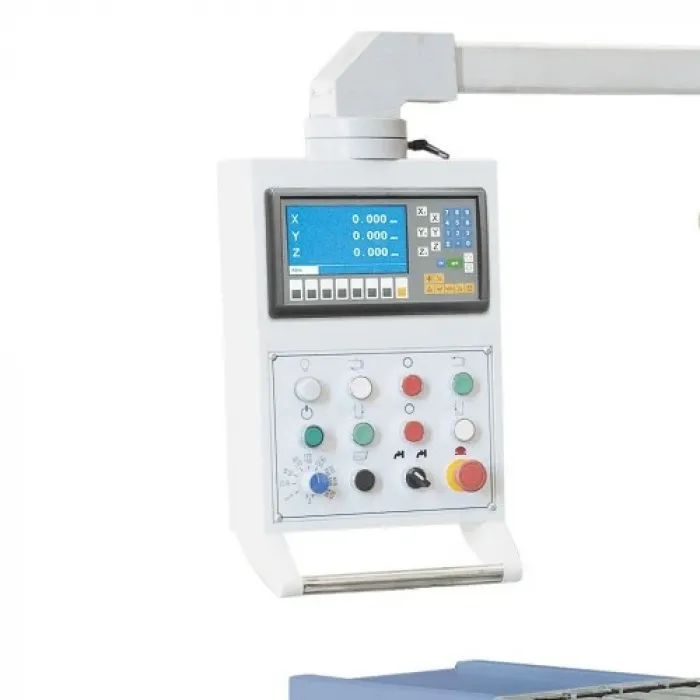

Окомплектовка    триосно цифрово отчитане с LCD дисплей ES-12 H, захватен болт M 24, LED работно осветление, охлаждащо устройство, хоризонтално лагерно гнездо, ваничка за охлаждаща течност, подаване по X, Y и Z осите, универсален предпазител, дълги фрезови дорници ISO 50 / 27 mm и ISO 50 / 32 mm, конусовиден държач за фрезовата глава ISO 50 / 32 mm, преходна втулка ISO 50 / MK 4, централно смазване по X и Y-оста, инструменти
Тегло, kg    2650
